Beskrivelse

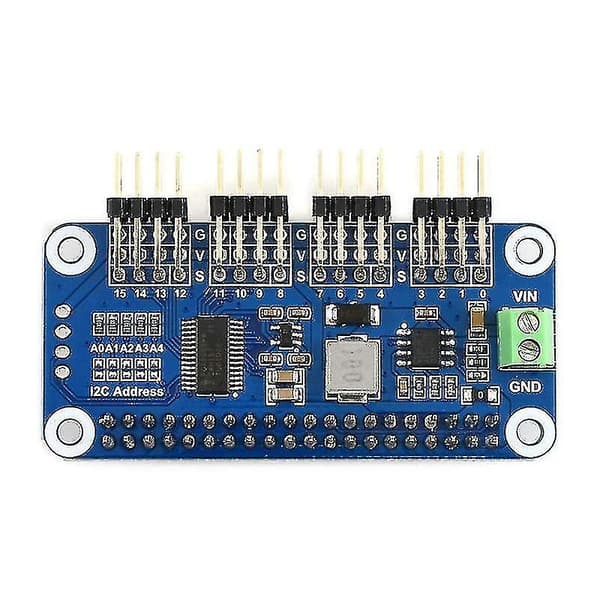

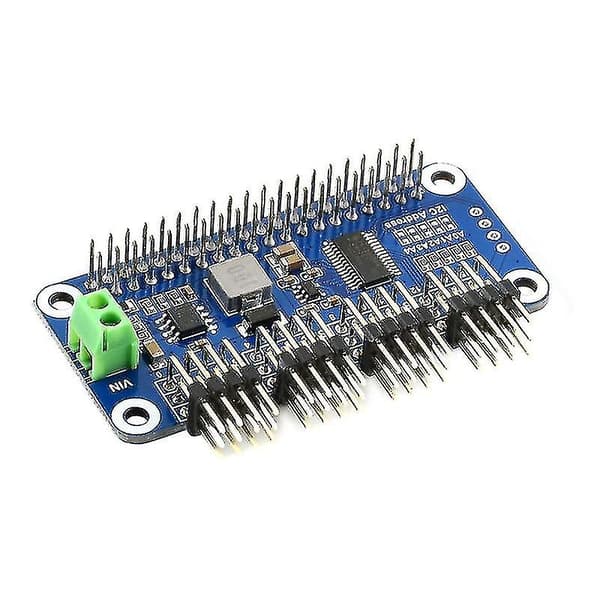

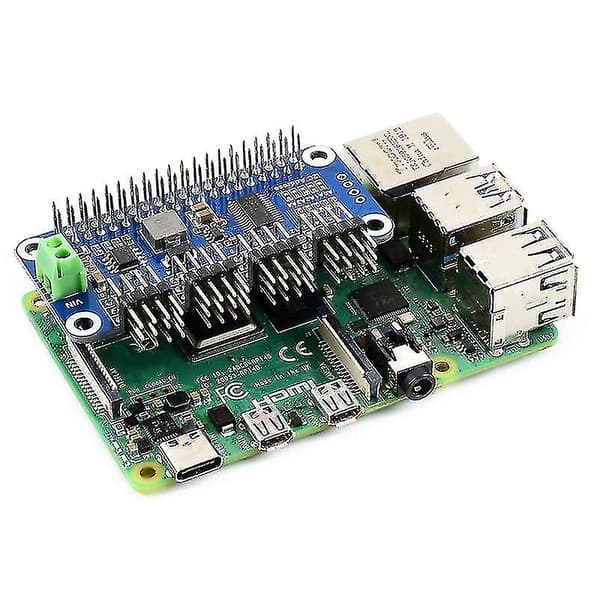

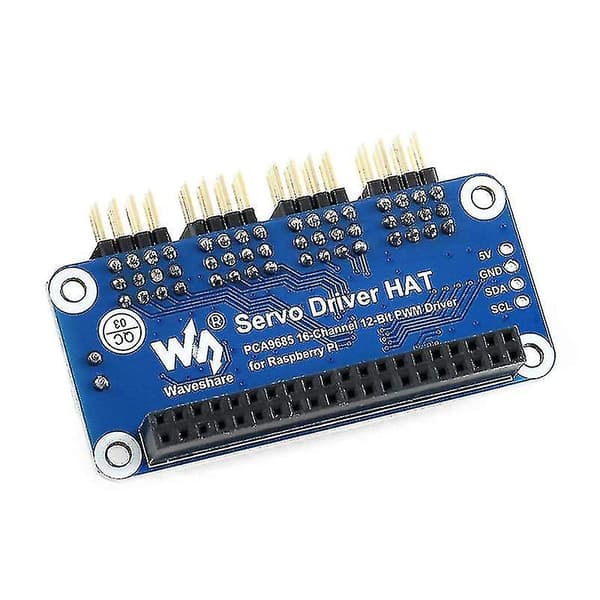

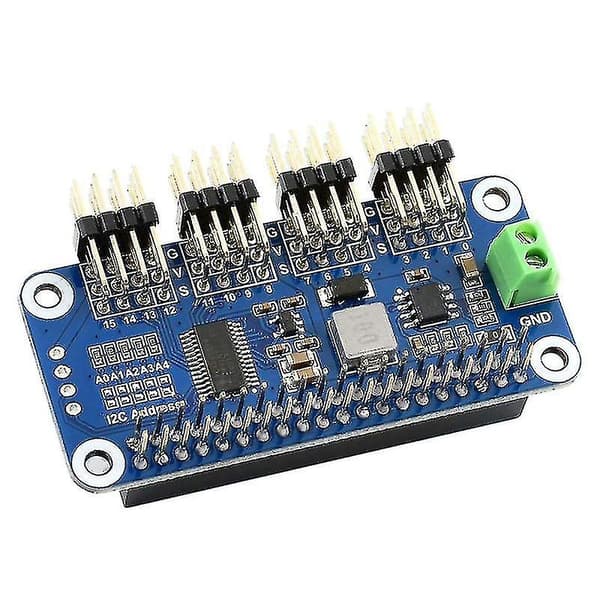

Dette produkt er et PWM/servo-udvidelseskort baseret på . Det kan udvide 16-servo-kontrol eller PWM-output via PCA9685-chippen, og hver kanal har en 12-bit opløsning. Med I2C-interfacet til styring kræver det ikke nogen andre pins. Den indbyggede 5V spændingsregulatorchip kan tilsluttes batteriet, og den maksimale udgangsstrøm er 3A. Den er velegnet til styring af robotarme og forskellige servorobotter. Med højre vinkel stiftheader gør det muligt at tilslutte servoer, selv når de stables oven på hinanden. Det siger sig selv, at er kraftfuld nok i de fleste tilfælde, men den er ikke så god til at levere præcis PWM-output. Du har måske prøvet at styre en robotarm eller en hexapod walker ved hjælp af Pi, men er til sidst blevet frustreret over det begrænsede antal PWM-udgange og den rystende servo. Nu får du en ny mulighed for at føre dine ideer ud i livet, vi forbereder denne nyttige Servo Driver HAT til dig.Standard 40PIN GPIO-udvidelsesheader, understøtter seriekort, Jetson NanoI2C-styret, bruger kun 2 pinsOp til 16-kanals servo/PWM-udgange, 12-bit opløsning for hver kanal (4096 skalaer)Integrerer 5V regulator, op til 3A udgangsstrøm, kan drives fra batteri via VIN-terminalStandard servointerface, understøtter almindeligt anvendte servoer såsom SG90, , , osv.Reserverede I2C-styrepinde, gør det muligt at arbejde med andre kontrolkortForsyning: 5V (Pi-stik) ELLER 6V~12V (VIN-terminal)Servospænding: 5VLogisk spænding: 3.3VDriver: PCA9685Kontrolinterface: I2CDimension: 65mm x 30mmMonteringshulstørrelse: 3.0mmFarve: blåMateriale: PCBIndhold i pakken:1 x Servo Driver HAT (B)Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
