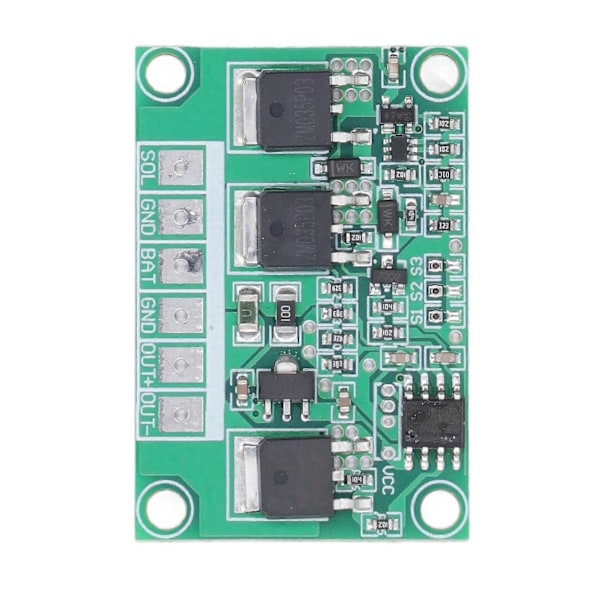

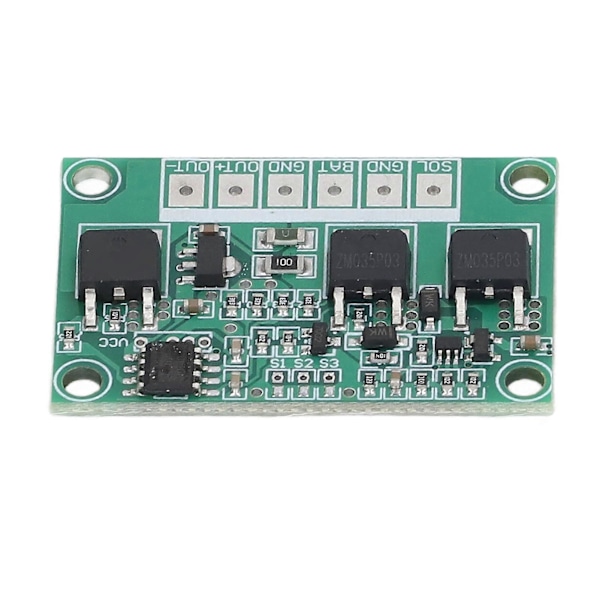

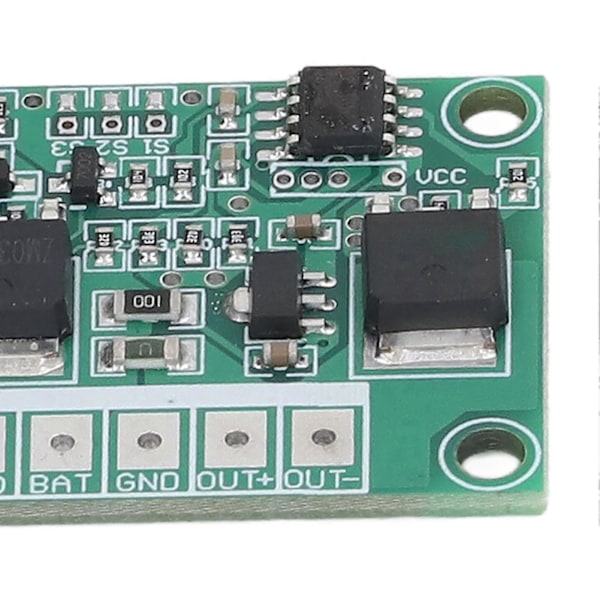

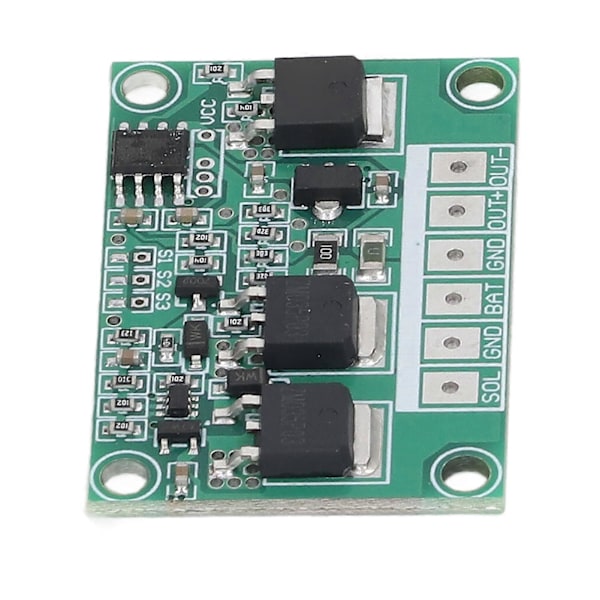

Varetype: Solar Charge Controller Board\r
Materiale: PCB\r
Lade- og afladningsstrøm:\r
6V Syrebatteri: 5A\r
12V Syrebatteri: 5A\r
3.7V Enkelt Li Polymer: 5A\r
3.2V Enkeltcelle Lithiumjernfosfat: 5A\r
Lade- og afladningsbeskyttelse:\r
Batteritype Ladebeskyttelse Ladebeskyttelse Frigivelse Afladningsbeskyttelse Afladningsbeskyttelse Frigivelse \r
6V Syre 7.1V 6.8V 5.4V 6.2V\r
12V Syre 14.2V 13. 7V 11V 12.4V\r
3.7V Enkelt Li Polymer 4.2V 3.9V 3.2V 3.5V\r
3.2V Enkeltcelle Lithiumjernfosfat 3.6V 3.4V2.8V 3.2V\r
\r
Batteritypeindikation:\r
Efter at batterisiden af ​​printkortet er tændt, indikerer udgangssiden batteritypen ved at blinke med lys. Hvis den blinker én gang, tror kortet, at det er et serielt lithiumjernfosfatbatteri, og kører programmet relateret til et enkelt serielt lithiumjernfosfatbatteri; blinker den to gange, tror kortet, at det er et enkelt serielt lithiumbatteri, og kører programmet relateret til et enkelt serielt lithiumbatteri; blinker den tre gange, tror kortet, at det er et 6V blysyrebatteri, og kører programmet relateret til et 6V syrebatteri; blinker den fire gange, tror kortet, at det er et 12V syrebatteri, og kører programmet relateret til et 12V syrebatteri. Når du bruger det, skal du kontrollere, om batteriet er tilsluttet forkert, eller om printkortet identificerer forkert i henhold til antallet af blinkende lys ved udgangen. Hvis batteritypen, der foreslås af printkortet, ikke stemmer overens med det faktiske batteri, der bruges, skal du straks frakoble batteriet og stoppe med at bruge det.\r
Batteritype Identifikationsspændingsområde:\r
3.2V enkelt serie lithiumjernidentifikationsområde er 2.5-4.0 volt.\r
Identifikationsområde for 3.7V enkelt streng lithium er 3.0-4.4 volt.\r
6.0V syrebatterier identificeres i området 5.0 til 7.5 volt\r
12.0V syrebatterier identificeres i området 9.0 til 15.0 volt.\r
Når batterienden af ​​printkortet er tændt, skal batterispændingen være tæt på standardbatterispændingen for at forhindre, at programmet fejlagtigt identificerer batteriet. Ved samling af armaturet skal det registrere, om batteriet er forkert identificeret, og hvis det er forkert identificeret, skal det kontrollere batterispændingen og sikre, at batterispændingen er korrekt, før der tændes igen.
