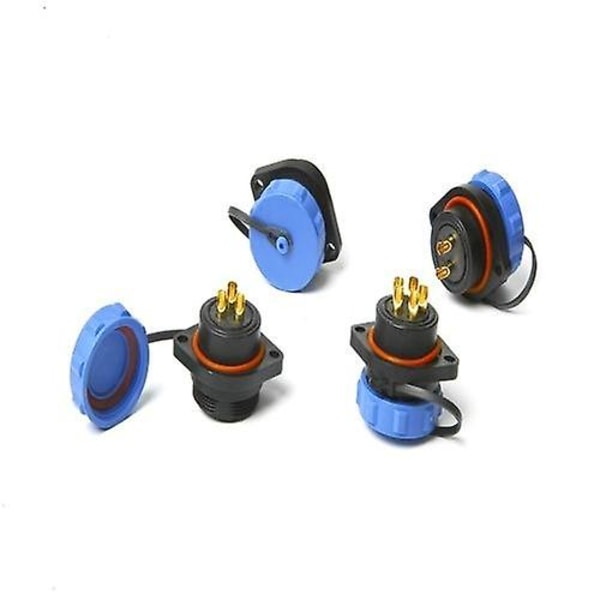

SP17 er mellemstørrelsen i SP-serien. Den er større end SP13 og kan arbejde under højere spænding. Den er lavet af plast med gevindforbindelse og IP68-kontakt udendørs vandtæt. Med forskellige stiftarrangementer fra 2-9 beriger SP17 den IP68 vandtætte SP-familie med et mellemstort panelhul på 17 mm og en maksimal paneltjockelse på 4 mm.

Funktioner:

Flykontaktprop + stik, SP17 vandtæt, guldbelagt messingkontakt, lodning afslutning.

IP68-kontakt til indendørs og udendørs brug.

SP17-kontakter er kun tilgængelige med lodningsforbindelser, men de er lettere at lodde end SP13's.

Isoleret flammehæmmende plasthuse, antioxidation og ingen rust, god tætning.

Funktion med den ene side er stiftflyvning, den anden side er kabelgennemføring, den med vandtæt cap.

Med et lille panelhul på 17 mm og en maksimal paneltjockelse på 4 mm. Den er tilgængelig for forskellige alternativer fra 2 til 9 stifter.

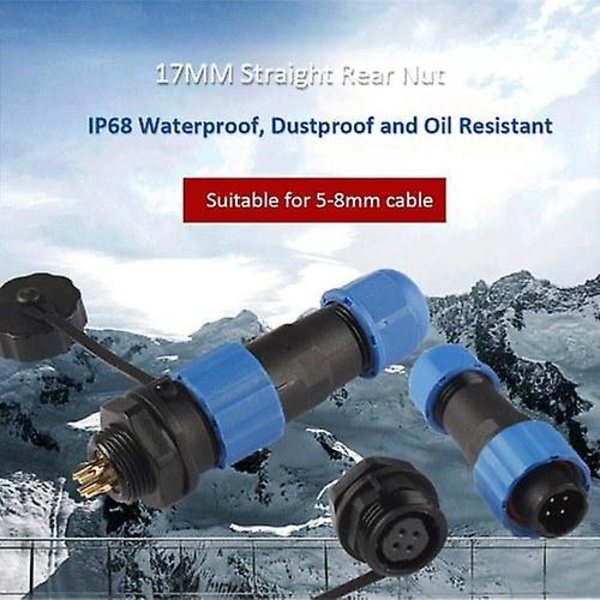

Kabeldiameteren skal ligge inden for det specificerede interval 5 mm til 8 mm.

Hylstens hoved har et vandtæt cover for at forhindre, at vand og støv kommer ind i stikket, når det ikke er tilsluttet.

Guldbelagte kontakter i ren kobber for bedre ledningsevne, korrosionsbestandighed, U-formet design og mere bekvemt til lodning af kabler.

Stjernlåsmutteren er nem at bruge, og hullet er buet for at forhindre skader på ledningen.

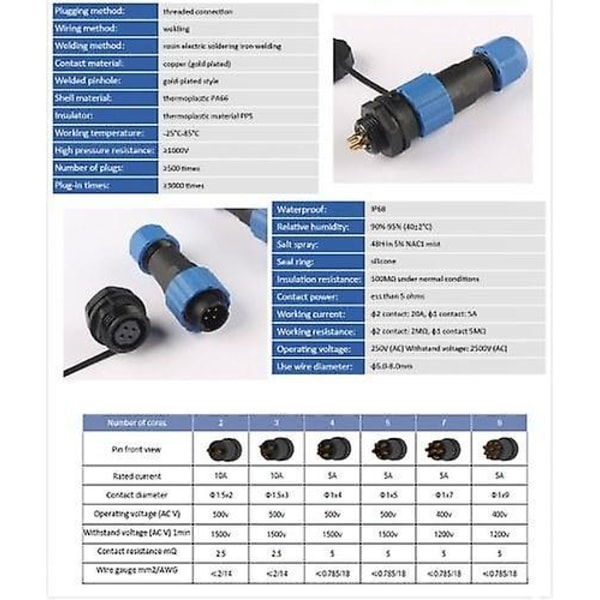

Specifikationer:

Materiale: plast

Pins: 2Pin 3Pin 4Pin 5Pin 7Pin 9Pin (valgfri)

Panelhulstørrelse: 17 mm

Max tjocklek på panel: 4 mm

Tilslutningsmetode: gevindforbindelse

Forbindelsesmetode: svejsning

Svejsningsmetode: kolofonium elektrisk loddekolvsvejsning

Kontaktmateriale: kobber (guldbelagt)

Svejsning nålehul: guldbelagt stil

Skalmateriale: termoplast PA66

Isolator: termoplastisk materiale PPS høj temperatur 260 ° C

Arbejdstemperatur: -25°C-85°C

Højtryksmodstand: ≥1000V

Antal stik: ≥500 gange

Indstiktider: ≥3000 gange

Vandtæt: IP68

Relativ luftfugtighed: 90%-95% (40±2°C)

Saltspray: 48H i 5% NAC1-tåge

Tætningring: silikone

Isolationsmodstand: 500MΩ under normale forhold

Strøm: mindre end 5 ohm

Arbejdsstrøm: φ2 kontakt: 20A, φ1 kontakt: 5A

Arbejdsmodstand: φ2 kontakt: 2MΩ, φ1 kontakt 5MΩ

Driftspænding: 250V (AC) Tål spænding: 2500V (AC)

Anvend tråddiameter: φ5,0-8,0mm

Pakkestørrelse: 12*8*2,5 cm/4,72*3,14*0,98 tommer

Pakkevægt: 26g

Bemærk:

For at opfylde IP68-standarderne skal kabeldiameteren ligge inden for det specificerede interval 5 mm til 8 mm.

Pakkeliste:

1* SP17 IP68 vandtætte kontakter
