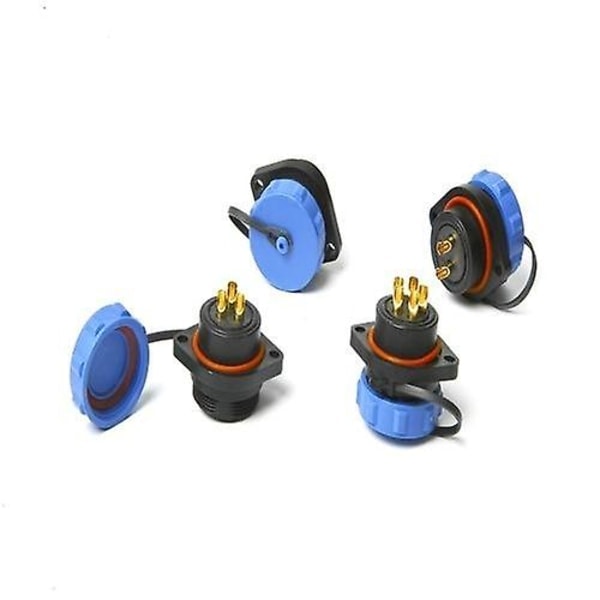

SP17 er mellemstørrelsen i SP-serien. Den er større end SP13 og kan arbejde under højere spænding. Den er lavet af plast med gevindkobling og IP68-stik til udendørs brug, hvilket gør den vandtæt. Med forskellige stiftarrangementer fra 2-9 beriger SP17 den IP68 vandtætte SP-familie med et mellemstort panelhul på 17 mm og en maksimal paneltykkelse på 4 mm.

Funktioner:

Flystikprop + udtag, SP17 vandtæt, forgyldt messingkontakt, loddeafslutning.

IP68-stik til indendørs og udendørs brug.

SP17-stik er kun tilgængelige med loddeforbindelser, men de er lettere at lodde end SP13's.

Isoleret flammehæmmende plasthus, antioxidation og rustfri, god tætning.

Funktion med den ene side er stiftfly, den anden side er kabelgennemføring, den med vandtæt cap.

Med et lille panelhul på 17 mm og en maksimal paneltykkelse på 4 mm. Den er tilgængelig for forskellige muligheder fra 2 til 9 stifter.

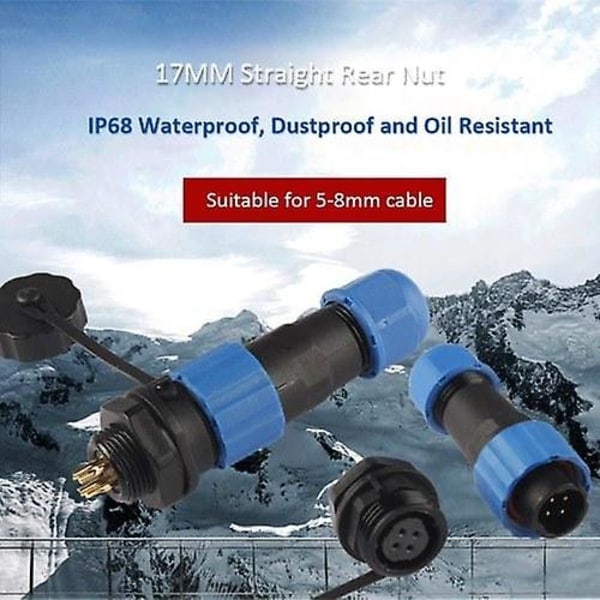

Kabeldiameteren skal ligge inden for det specificerede interval 5 mm til 8 mm.

Bøsningens hoved har et vandtæt cover for at forhindre, at vand og støv kommer ind i udtaget, når det ikke er tilsluttet.

Guldpläterede kontakter i ren kobber for bedre ledningsevne, korrosionsbestandighed, U-formet design og mere bekvem til lodning af kabler.

Stjærtlåsmøtrikken er let at bruge, og hullet er buet for at forhindre skader på vajern.

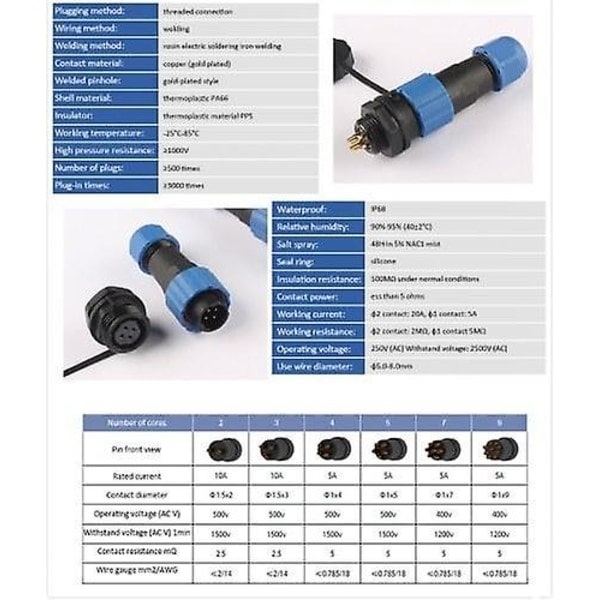

Specifikationer:

Materiale: plast

Stifter: 2Pin 3Pin 4Pin 5Pin 7Pin 9Pin (valgfrit)

Panelens hulstørrelse: 17 mm

Maks. tykkelse på panel: 4 mm

Pluggningsmetode: gevindforbindelse

Koblingsmetode: svejsning

Svejsemetode: kolofonium elektrisk loddekolbesvejsning

Kontaktmateriale: kobber (forgyldt)

Svejset nålehul: forgyldt stil

Skalmateriale: termoplast PA66

Isolator: termoplastisk materiale PPS høj temperatur 260 ° C

Arbejdstemperatur: -25°C-85°C

Højtryksmodstand: ≥1000V

Antal stik: ≥500 gange

Indsættelsestider: ≥3000 gange

Vandtæt: IP68

Relativ luftfugtighed: 90%-95% (40±2°C)

Saltspray: 48H i 5% NAC1-tåge

Tætningsring: silikone

Isolationsresistens: 500MΩ under normale forhold

Effekt: mindre end 5 ohm

Arbejdsstrøm: φ2 kontakt: 20A, φ1 kontakt: 5A

Arbejdsmodstand: φ2 kontakt: 2MΩ, φ1 kontakt 5MΩ

Driftsspænding: 250V (AC) Tåler spænding: 2500V (AC)

Anvend tråddiameter: φ5,0-8,0mm

Pakningsstørrelse: 12*8*2,5 cm/4,72*3,14*0,98 tommer

Pakningsvægt: 26g

Bemærk:

For at opfylde IP68-standarderne skal kabeldiameteren ligge inden for det specificerede interval 5 mm til 8 mm.

Pakkeliste:

1* SP17 IP68 vandtætte stik
