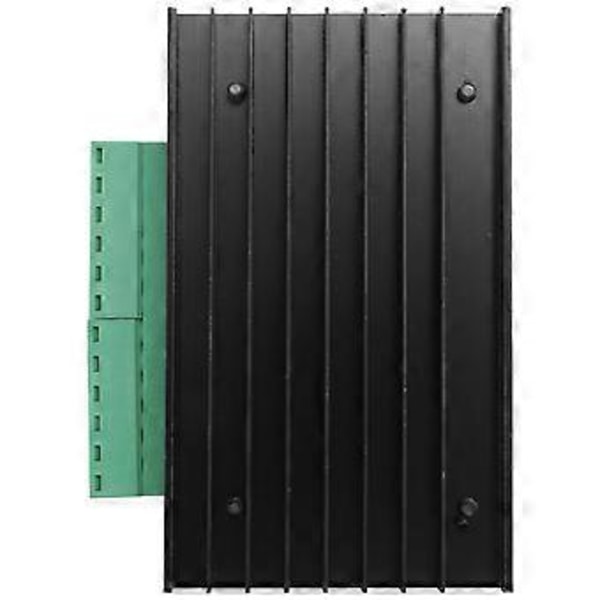

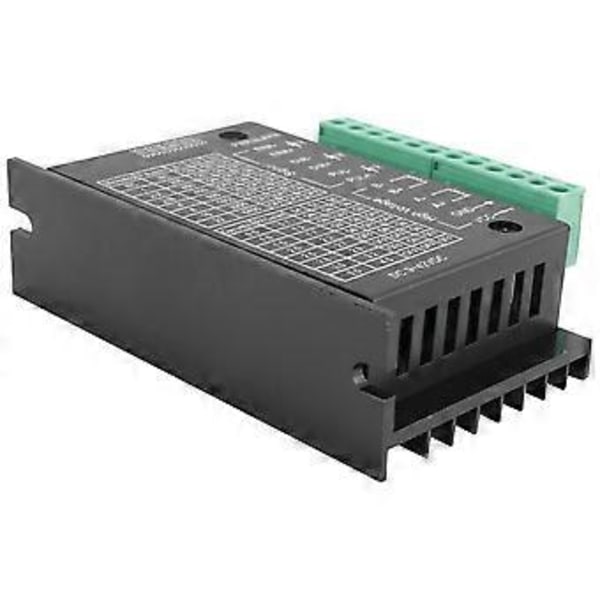

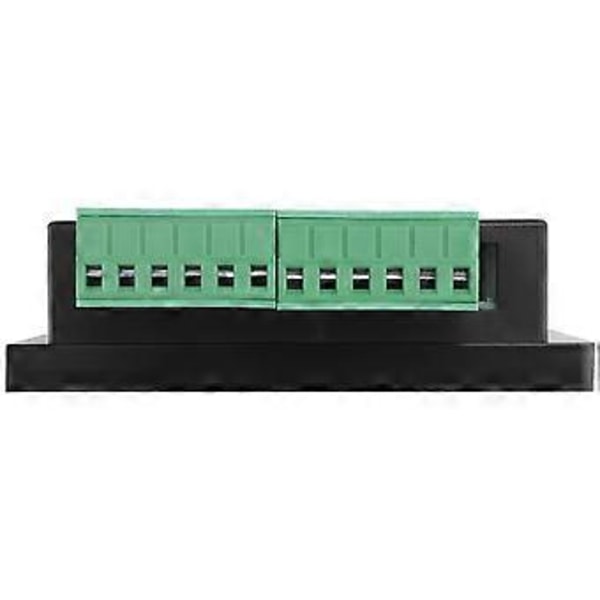

Introduktion: Den opgraderede version af TB6600 er en driver, der er egnet til 57/42 type to-faset hybrid stepmotor med fase strøm 4.0A. Indstil 7 slags underinddelinger (1/2A/2B/4/8/16/32) via 6-bit DIP-switch. Og 8 gear output strøm (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A) Udbredt i små og mellemstore automationsudstyr og hardware,
Såsom: graveringsmaskine, mærkningsmaskine, skæremaskine, laser-fotosættelse, plotter, CNC-værktøjsmaskine, krystalslibemaskine, automatisk samleudstyr osv. Det bedste applikationsobjekt er 57 stepmotorer og 42 stepmotorer med et drejningsmoment på 1.8N.m og .
Produktfunktioner: DC 9-42V strømforsyning, 12-30V strømforsyning er den bedste. Kontrolsignalets indgangsspænding er 3.3-24V universal (ingen seriemodstand kræves). Underinddelingsnøjagtighed 1-32 underinddeling valgfri. Udgangsstrøm 4.0A. H-bro bipolar konstant strømdrev. Indgangssignal højhastigheds optokobler isolation. Indbygget temperaturbeskyttelse og overstrømsbeskyttelse. Automatisk halv flow for at reducere varmegenerering. Motorstøj optimeringsfunktion. Lille størrelse, spar plads
Ofte stillede spørgsmål: 1. Spørgsmål: Hvordan kan jeg komme i gang så hurtigt som muligt, når jeg bruger denne stepper driver for første gang?
Svar: Når strømforsyningen og motoren er korrekt tilsluttet, er kun pulssignalet PUL tilsluttet (indstil først frekvensen til inden for 1K), underinddelingen er indstillet til 16, retningen og offline er suspenderet, og motoren er som standard fremad efter tænding. Når driften er korrekt, testes accelerationen (stigende frekvens), retning, underinddeling og offline funktioner efter tur.

Spørgsmål: Er det nødvendigt at tilføje seriemodstand, hvis kontrolsignalet er højere end 5V?
Svar: Den opgraderede TB6600 behøver ikke at tilføje seriemodstand.
Spørgsmål: Strømindikatorlampen lyser efter ledningsføring, men motoren roterer ikke. Hvad er årsagen?
Svar: Hvis ledningsføringen er korrekt, men stadig ikke drejer, betyder det, at kapaciteten af kontrol delen ikke er nok.
Denne situation forekommer mest i den direkte kontroltilstand af io-porten på single-chip mikrocomputeren.
Vær opmærksom på, at kontrolgrænsefladen har en 5mA drevkapacitet.
Spørgsmål: Hvordan bedømmer man definitionen af de fire linjer i en stepmotor?
Svar: Tilslut to vilkårlige ledninger fra motoren sammen. På dette tidspunkt,
er der modstand, når du drejer motorrotoren i hånden.
Så er de to linjer den samme fase og kan tilsluttes driveren A+, A-;
Der er stadig modstand, når de andre to linjer er kortsluttede, så tilslut disse to linjer til B+ og B-.
Sp: Motorens fremadgående og omvendte rotation er modsat af, hvad der faktisk burde opnås?
Svar: Det er kun nødvendigt at udveksle de to ledninger i en fase af motoren.
Farve som vist
Materiale: Plast+Metal

Pakkeindhold:
1 x Stepper Motor Driver

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
