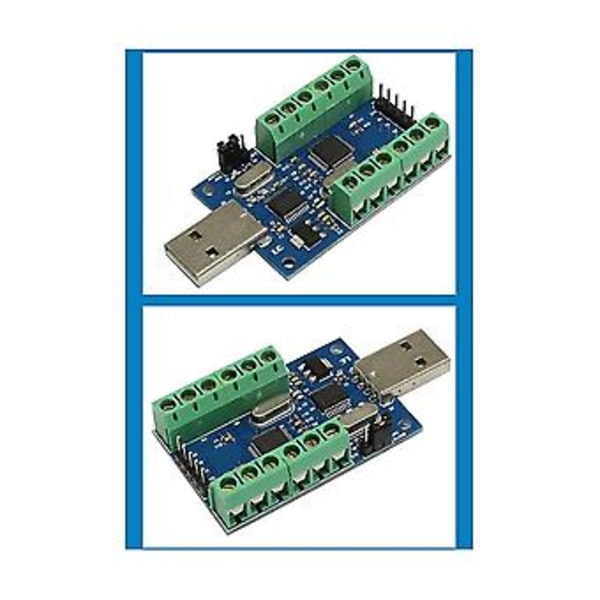

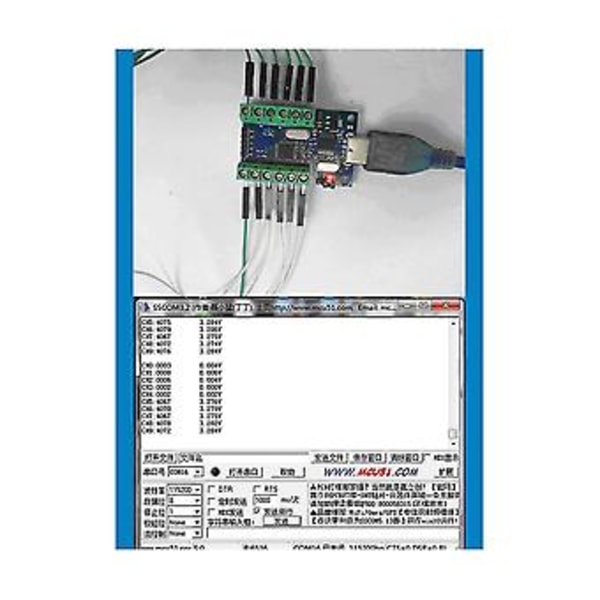

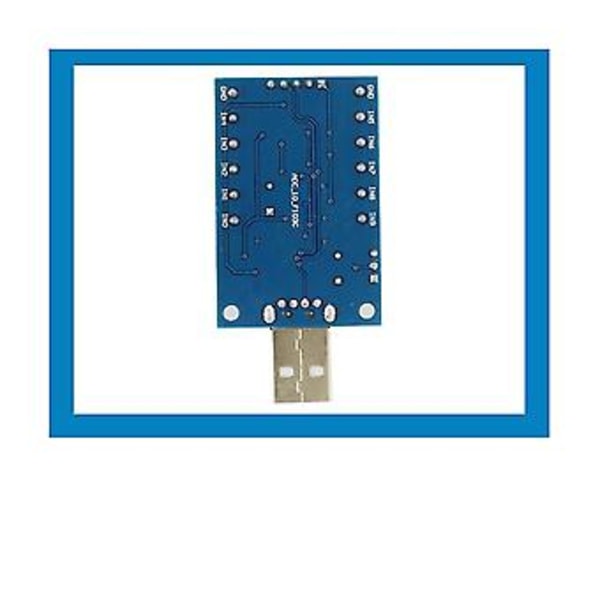

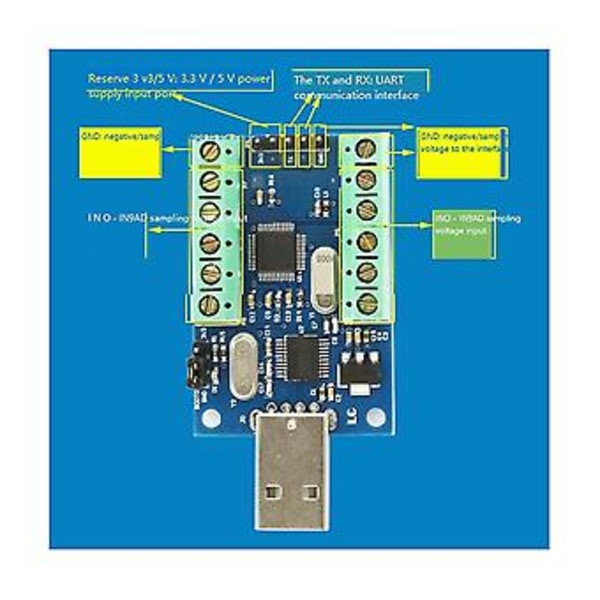

Installer USB til seriel port-chippen CH340-driveren, sæt modulet i computeren, IN0-IN9 er forbundet til samplingsspændingen, GND er forbundet til samplingsspændingens negative (dvs. fælles behandling), åbn seriel debugging-assistenten, vælg port og hastighed (115200), du kan AD-sample, samplingen opdateres én gang i 500ms, kunden kan ændre denne tid på basis af koden. Hvis du vil bruge den eksterne MCU til at hente samplingdata direkte, kan du tilslutte 3.3V, TX, og GND fra MCU'en til 3.3V, TX, og GND fra modulet. Det er selvfølgelig ok at forsyne modulet med 5V. Protokollen for dataoverførsel kan findes ved at kigge på koden. Hvis kunden ønsker at ændre koden, skal . Den er som følger: Indsæt modulet i computerens USB-port, indsæt jumperhætten på modulet til 3V3-enden (bemærk, at den skal sættes tilbage til GND efter programmeringen er fuldført), åbn programmeringssoftwaren FlyMcu, åbn hex-filen, indstil portnummer og bølge. For de relevante parametre som f.eks. hastigheden, klik på \"Programmering\", brug derefter pincetten til at klemme de to ender af kondensatoren C9 (svarende til nulstilling). Samplingsspændingsindgangsterminalerne IN0-IN9 kan tilsluttes eller kun delvist tilsluttes. Når en bestemt kanal ikke har nogen samplingsspændingsindgang, er outputtet fra kanalen en tilfældig værdi, og den ubrugte port kan også modificeres af sig selv som en normal I/O-port. Spændingen, der bruges, bør ikke overstige 3,3V, ellers er der risiko for beskadigelse af chippen. Produktfunktion: 10-kanals modulet bruger de interne 10-kanals ressourcer i STM32F103-serien som samplingkerne og overfører de indsamlede samplingdata til den interne hukommelse via STM32 for at reducere CPU-belastningen og forbedre stabiliteten af AD-samplingen. Nøjagtighed, mens den indbyggede USB til seriel port-chip kan overføre data til computeren. Produktparameter: Indbygget STM32F103C8T6 master chip. Indbygget CH340 seriel port til USB-chip, let at AD-sample resultater på PC via USB-port. Reserveret UART seriel kommunikationsinterface, kan tilsluttes MCU. Analog indgangskanal, 10-kanals single-ended input. Samplingsspændingsindgangsområde: 0~3.3V. Strømforsyningsspænding: 5V/3.3V. Opløsning: 12Bit (4096). Kortstørrelse: 50 x 33mm. Materiale: PC+Metal. Farve som vist. Pakkens indhold: 1 x Modul. Kun ovenstående pakkeindhold, andre er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
