Beskrivelse

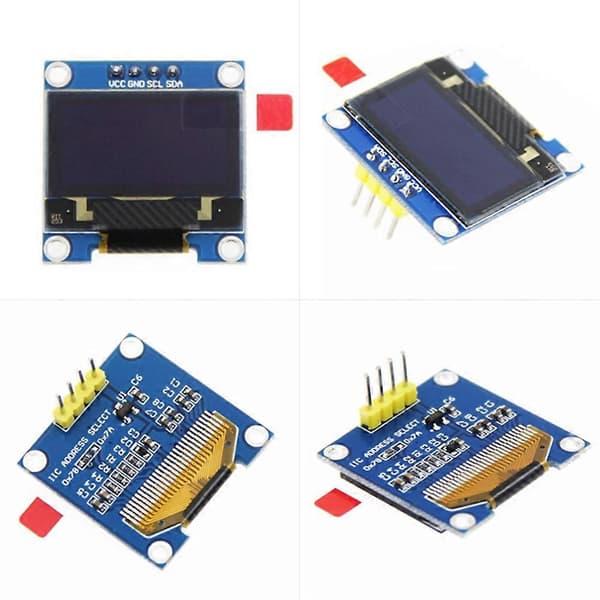

Hovedformålet: Den kan bruges til Raspberry Pi 2B/3B/3B+/4B hele serien af udviklingskort, til Arduino, C51, STM32 og andre platforme. Raspberry Pi leverer programmer, der kan vise CPU, temperatur, hukommelse, harddiskoptagelse, IP-adresse og andre oplysninger. OLED-skærmens pin-header er blevet loddet, og den færdige linje er valgfri, som kan tilsluttes direkte til Raspberry Pi.

Høj opløsning: 128x64 (samme opløsning som 12864, høj PPI); Betragtningsvinkel: større end 160°

Strømforbrug: normal visning 0,06w (langt lavere end TFT-skærm)

Bred spændingsforsyning (3V-5V), kompatibel med 3,3V og 5V niveau logik, uden niveaukonverteringschip

IIC-interface behøver kun 2 IO for nemt at lyse op. Arbejdstemperaturområde er industriel kvalitet (-20℃-70℃); Militære processtandarder, langsigtet stabilt arbejde.



Brugsanvisning:

1. Korrekt ledningsføring

Pins på modulet til Raspberry Pi GPIO

VCC 5V/3V (rød ledning)

GND GND (sort ledning)

SCL SCL (gul linje)

SDA SDA (blå linje)

2. Installer WinSCP-værktøjet på computeren, opret forbindelse til Raspberry Pi og download dataene til home/pi-mappen på Raspberry Pi.

3. Kompilér programfilen

gcc -o oled oled.c ssd1306_i2c.c -lwiringPi

Blandt dem kaldes gcc-compileren, -o betyder den genererede fil, efterfulgt af det genererede filnavn, oled.c og ssd1306_i2c.c er kildeprogrammerne, og -lwiringPi refererer til wiringPi-biblioteket i Raspberry Pi.

4. Kør programmet

./oled

På dette tidspunkt kan du se CPU-belægningsgraden, CPU-temperaturen, kørende hukommelsesbelægningsgraden, diskbelægningsgraden og IP-adressen på Raspberry Pi vist på oled-skærmen.

På grund af forskellige partier kan der være forskelle i produktets udseende, farve og trykte tekst, hvilket ikke vil påvirke brugen.

Farve: forældre Shell

Materiale: Plast



Pakkeindhold:

1 x 0,96 tommer OLED
