Funktioner:

1. Understøtter intel / AMD bundkort med DDR2 og DDR3 grænseflader uden ekstern strømforsyning.

2. Brug LED til at indikere den åbne og kortslutning af datalinjeadresseledningen, der bruges til at reparere bundkortet, der ikke er tændt.

3. På grund af forskelligt bundkortdesign er nogle lys muligvis ikke tændt. Kan bruge det samme bundkort til at bedømme fejlen.

4. Når du tester bundkortet til DR3, så længe lampen er tændt, betyder det normalt, at du ikke behøver at teste modstanden på adresselinjen.

5. Færdig med varmebehandling, det er høj hårdhed og holdbart.



Specifikation:

Materiale: PCB

Grænseflade: til AMD / intel bundkort DDR2 DDR3

Anvendelsesområde: stationær

Størrelse: 13,3 * 6 * 1 cm / 5,2 * 2,4 * 0,4 tommer

Vægt: ca. 28g



Pakkeliste:

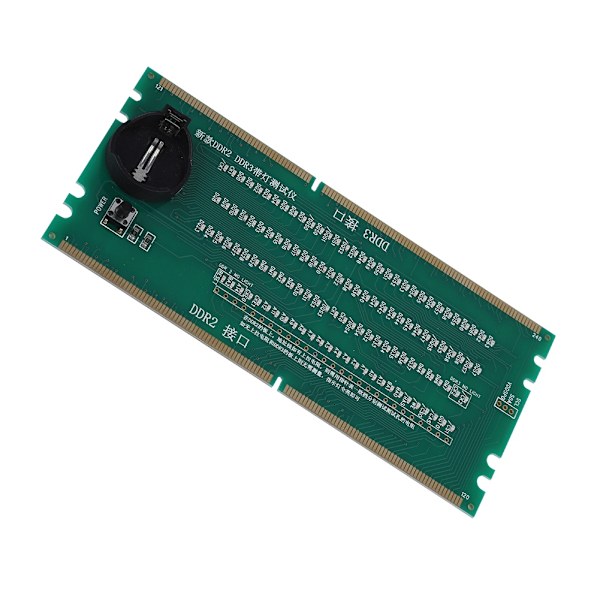

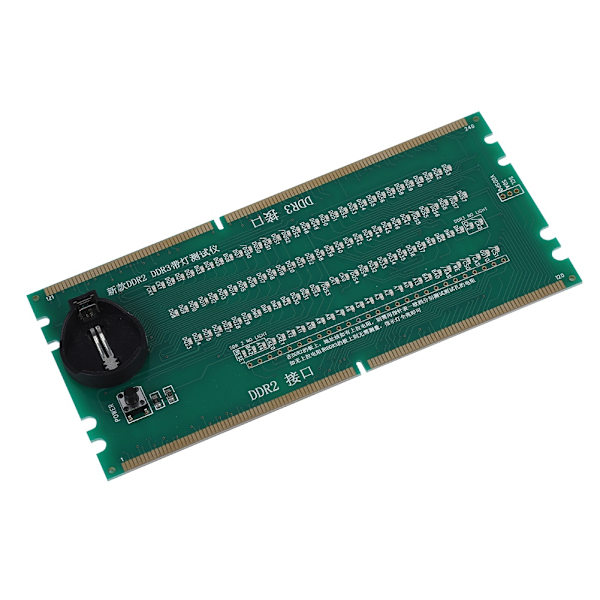

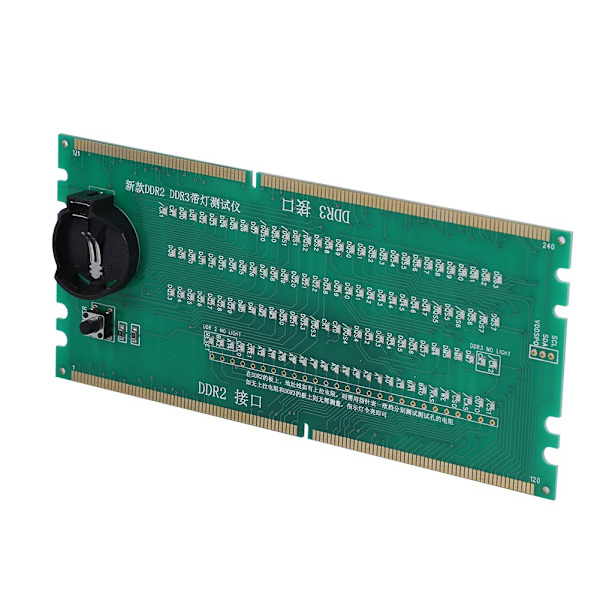

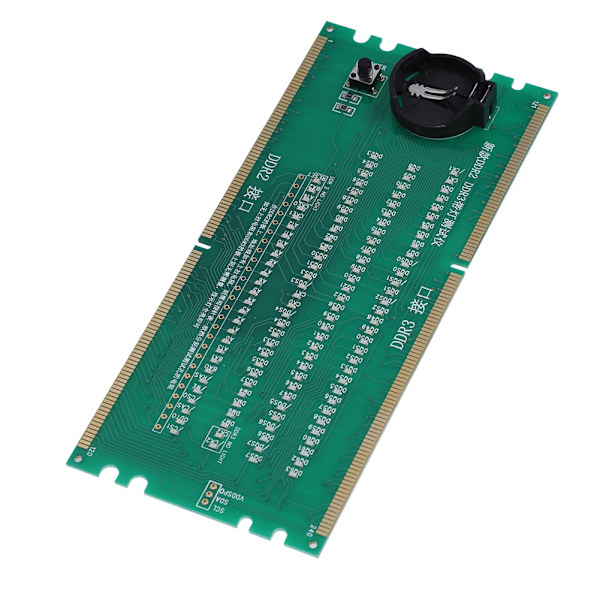

1 * Testerkort



Brugsanvisning:

1. Installer 3V (CR2032) batteriet på testeren, test hver hukommelsesslot på det tilsvarende DDR2, DDR3 bundkort. Bundkortet har ikke strøm, tryk på knapkontakten på testeren, testlampen er alle lyse, og lysstyrken er den samme. Signallinjen er normal, hvis lyset ikke skinner eller er specielt lyst, har dette signal åben kortslutningsfejl. (Bemærk: I testen til intel bundkort, bundkort forbinder ikke CPU'en, og en række forbindelseskort kan måles i testen til AMD bundkort (såsom 940 bundkort, AM2 bundkort, 1207 bundkort, 1366 bundkort), for at sætte i CPU, testlys vil være lyse.

2. I test DDR2 bundkort, adresselinjen ingen pull-up udelukkelse, alle lysene alle lyse, at normalt, hvis pull-up udelukkelse, adresselinjen lys, kun at udelukkelse ingen åben, men også med pegebordet til yderligere at afgøre, om BGA adresselinjen åben. (Sådan afgøres det, om pull-up-udelukkelsen, pull-up-udelukkelsen generelt er designet i hukommelsesslottet ved siden af ​​den generelle Der er flere udelukkelser, den ene ende forbundet til adresselinjen, den ene ende af strømforsyningen)

3. Pegetabel til at bestemme adresselinjemetoden: pegetabellen trækkes til X1, der er en ohm af boderne, sort bordpen derefter bundkort, målt med en rød bordpen, henholdsvis DDR2 adresselinjemålehul, adresselinjemodstand, der BGA adresselinje uden svejsning, såsom en større svingning, hvilket indikerer, at der er BGA loddeligt PCB eller brudtrådssvigt.
