Funktioner:
VL53L0X er et tid-til-flyvning-afstandsmålingssystem integreret i en kompakt modul. Dette kort er en bærer for VL53L0X, så vi anbefaler at du læser VL53L0X datablad omhyggeligt, før du bruger dette produkt.
VL53L0 bruger flyvesansteknologi til præcist at måle, hvor lang tid det tager for udsendte impulser af infrarødt laserlys at nå det nærmeste objekt og reflekteres tilbage til en detektor, så det kan betragtes som et lille, selvstændigt lidar-system.
Denne tid-til-flyvning (TOF) måling gør det muligt at bestemme den absolutte afstand til et mål præcist uden at objektets refleksion påvirker målingen i væsentlig grad.
Sensoren kan rapportere afstande på op til 2 m (6,6 ft) med 1 mm opløsning, men dens effektive rækkevidde og nøjagtighed (støj) afhænger stærkt af omgivelsesforhold og målkens egenskaber som refleksion og størrelse, samt sensoropsætningen. (Sensorens nøjagtighed er specificeret til at variere fra ¡À3% i bedste fald til over ¡À10% under mindre optimale forhold.)
Afstandsmålinger er tilgængelige via sensorens I2C (TWI) interface, som også bruges til at konfigurere sensorindstillinger, og sensoren leverer to yderligere ben: en nedlukningsindgang og en afbrydelsesudgang.
VL53L0X er en fantastisk IC, men dens lille, blyfrie, LGA-pakke gør det vanskeligt for den typiske studerende eller hobbyist at bruge.
Den fungerer også ved en anbefalet spænding på 2,8 V, hvilket kan gøre interfacing vanskeligt for mikrokontrollere, der arbejder ved 3,3 V eller 5 V. Vores breakout-kort løser disse problemer, hvilket gør det lettere at komme i gang med at bruge sensoren, samtidig med at den samlede størrelse holdes så lille som muligt.
PIN-beskrivelse:
VDD Reguleret 2,8 V udgang. Næsten 150 mA er tilgængelig til at drive eksterne komponenter. (Hvis du vil omgå den interne regulator, kan du i stedet bruge dette ben som en 2,8 V indgang med VIN frakoblet.)
VIN Dette er den primære 2,6 V til 5,5 V strømforsyningsforbindelse. SCL- og SDA-niveauforskydere trækker I2C-linjerne højt til dette niveau.
GND Jordforbindelsen (0 V) til din strømforsyning. Din I2C-styringskilde skal også dele en fælles jord med dette kort.
SDA Niveauforskudt I2C-datalinje: HØJ er VIN, LAV er 0 V
SCL Niveauforskudt I2C-klokkeledning: HØJ er VIN, LAV er 0 V
XSHUT Dette ben er en aktiv-lav nedlukningsindgang; kortet trækker det op til VDD for at aktivere sensoren som standard. At drive dette ben lavt sætter sensoren i hardware-standby. Denne indgang er ikke niveauforskudt.
Pakken indeholder:

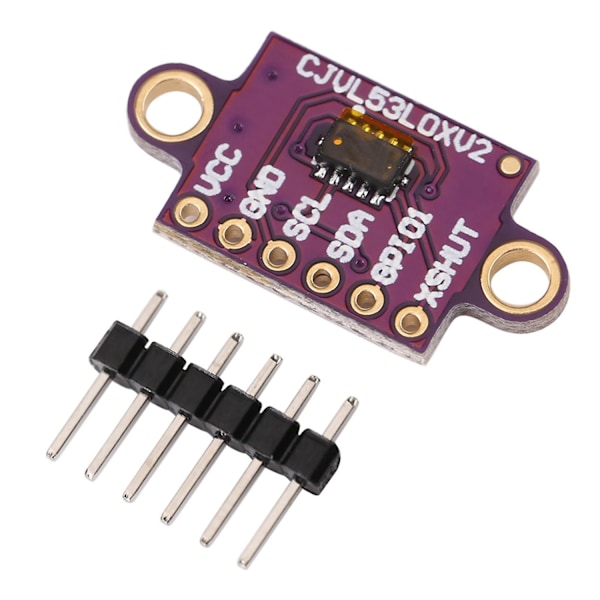

1x GY-VL53L0XV2V L53L0X Tid-til-flyvning Afstandssensor
1¡¢VL53L0X er et tid-til-flyvning-afstandsmålingssystem integreret i en kompakt modul. Dette kort er en bærer for VL53L0X, så vi anbefaler at du læser VL53L0X datablad omhyggeligt, før du bruger dette produkt
2¡¢VL53L0 bruger flyvesansteknologi til præcist at måle, hvor lang tid det tager for udsendte impulser af infrarødt laserlys at nå det nærmeste objekt og reflekteres tilbage til en detektor, så det kan betragtes som et lille, selvstændigt lidar-system
3¡¢Denne tid-til-flyvning (TOF) måling gør det muligt at bestemme den absolutte afstand til et mål præcist uden at objektets refleksion påvirker målingen i væsentlig grad
4¡¢Sensoren kan rapportere afstande på op til 2 m (6,6 ft) med 1 mm opløsning, men dens effektive rækkevidde og nøjagtighed (støj) afhænger stærkt af omgivelsesforhold og målkens egenskaber som refleksion og størrelse, samt sensoropsætningen. (The
5¡¢Afstandsmålinger er tilgængelige via sensorens I2C (TWI) interface, som også bruges til at konfigurere sensorindstillinger, og sensoren leverer to yderligere ben: en nedlukningsindgang og en afbrydelsesudgang
