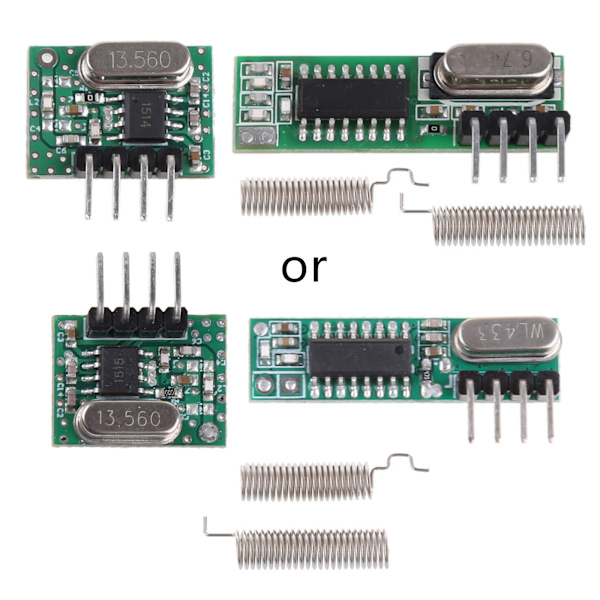

Referencetitel: 1 sæt 433Mhz RF Superheterodyne-modtagersendermodulsæt med antenne til Arduino/ARM/MCU
Beskrivelse:
1. Modtagermodul:
Funktioner:
WL101-341 superheterodyne trådløst modtagermodul modtager UHF ASK-demodulatorer, der understøtter ASK- og OOK-modulation.
Modtagermodulet har høj følsomhed (-110dBm),
Effektiv ydeevne sammen med højt dynamisk område (større end 60dB).
Modulet bruger stærkt integreret chip, indbygget front-end lavstøjsforstærker, mixere, filtre, frekvenssynthesizerkredsløb osv., kan maksimere signaloptimeringen.
Lavt strømforbrug
God selektivitet og undertrykkelse af falsk stråling.
God lokaloscillator strålingsundertrykkelse, flere modtagermoduler at arbejde med (dvs. mere end en enkelt indkomst) og vil ikke forstyrre hinanden, brugt sammen uden at påvirke modtageafstanden.
Flere transmissionshastigheder, det generelle modul for 2KHz, op til 10KHz.
Applikationsmiljø:
Fjernbetjeningskontakt, modtagermodul, motorcykler, tyverisikringsprodukter til biler, sikkerhedsprodukter til hjemmet, elektriske døre, lukkerdøre, til vinduer, fjernbetjeningsstik, fjernbetjenings-LED, fjernbetjening til lydfjernbetjening elektriske døre, fjernbetjening til garagedøre, fjernbetjening optrækkelige døre, fjernbetjening volumen låge, gryde døre, fjernbetjening døråbner, dør lukke enhed kontrol system, fjernbetjening gardiner, alarm vært, alarm, fjernbetjening motorcykel fjernbetjening elektrisk til biler, fjernbetjening MP3.
Specifikationer:
Model: WL101-341
Materiale: Plast + Metal
Farve: vist som billeder
Størrelse: 30,25×8,5×1mm
Driftsfrekvens: 433,92 MHz
Båndbredde: ca. ± 150KHz;
Netindgangsspændingsområde: 3,0V-5V;
Arbejdsstrøm: Type: 5,0mA (Krav:VDD=5V) ; Type: 6,0mA (Krav:VDD=3V)
Stillestrøm: 1uA
Temperaturområde: -40℃～85℃
Ekstern antenne: 32 cm enkeltkernetråd, viklet ind i en spiral
Definition af modtagermodulets PIN-kode:
pin funktion:
1. ANT: Antennestift
2. GND: Power jordstift
3. VIN(VDD): Strømindgangsben
4. DO(DATA): Dataudgangspin
5. DO(DATA): Dataudgangspin
6. GND: Power jordstift
2. Sendermodul:
Funktioner:
WL102-341 sendermodul er UHF ASK modulerede sendere, understøtter ASK og OOK modulering.
Sendermodulet integrerer et analogt PLL-kredsløb og ASK-modulationskredsløb, med et højt integrationsniveau osv., kan anvendes med en kortrækkende trådløs kommunikation.
Driftsfrekvens 433MHz, sendeeffekt er større end 11dBm.
Ansøgninger
1.trådløs strømafbryder, stikkontakt, fjernbetjeningskontakt, modtagermodul,
2. adgangskontrol, elektrisk til biler, motorcykler, tyverisikringsprodukter til biler, fjernbetjente døråbnere, lukkerkontrolsystem
3. sikkerhed, overvågningssystemer, hjemmesikkerhedsprodukter, elektriske døre, alarmvært, alarm
4. rumstyringer, lukkerdøre, til vinduer, fjernbetjeningsstik, fjernbetjenings-LED, fjernbetjening til lyd-fjernbetjening elektriske døre, fjernbetjening til garagedøre, fjernbetjening optrækkelige døre, fjernbetjente rulleporte, skydedør
5. til smarte hjem produkter, fjernbetjening gardiner, fjernbetjening MP3, lyd
Specifikationer:
Model: WL102-341
Materiale: Plast + Metal
Farve: vist som billeder
Størrelse: 16×12×1 mm
Driftsfrekvens: 433,92 MHz
Netindgangsspændingsområde: 2,0V-3,6V
Strømmen i nedlukningstilstand er mindre end 1uA
Overførselshastighed: op til 20KHz
for Launch distance: 20-100 meter
Ekstern antenne: 25 cm almindelig multi-core eller single-core line
Temperaturområde: -45℃～85℃
Sendermodul PIN-definition:
DAT - Bølgesignalindgang.
OUT - Antennestift. RF-signaludgang, kan tilsluttes direkte til antennen.
DA - Aktiver pin. Men dette produkt EN-pin er tilsluttet strømforsyningen, ingen funktion.
- - Power- jordstift. Jordledningen forbinder strømforsyningen.
+ - Strømforsyningsstift. Strømindgang.
Antal: 1 sæt (andet tilbehør demo på billedet er ikke inkluderet)
Bemærk:
1. Trans
