AX99100 er en enkelt-chip løsning, der fuldt ud integrerer PCIe 2.0 slutpunktscontroller og SerDes med perifere enheder, såsom to/fire højhastighedsserielle porte, en parallel port, I2C-master, højhastighed SPI, lokal bus (ISA-lignende) og GPIO.

Den består af fire hovedkonfigurationer, såsom 2S (PCIe til dobbelt seriell), 2S+1P (PCIe til dobbelt seriell og enkelt parallel), 2S+SPI (PCIe til dobbelt seriell og SPI) og LB (PCIe til dobbelt seriell og SPI) Lokal bus/ISA) - lignende)

Egnet til forskellige typer applikationer.

AX99100 er pakket i en 68-bens QFN-pakke og er RoHS-kompatibel. Den understøtter driftstemperaturinterval i kommerciel kvalitet fra 0 til 70 og industrielt temperaturinterval fra -40 til 85.



PCI Express

Enkelt (X1) PCI Express slutpunkt med integreret PHY-controller

Overholder PCI Express-kortspecifikationer, PCI Express 2.0

PCI Power Management 1.2-kompatibel

Understøtter arv og afbrydelser, ASPM-strømstyring

-232 seriell grænseflade

Dobbelt eller Quad UART

Understøtter -232/-422/-485 multi-protokol

Bidirektionelle hastigheder op til 25 Mbps pr. port

Fuldt serielt modemstyring

Understøtter hardware- og softwareflowstyring

Understøtter 5, 6, 7, 8 og 9-bit serielle formater

Understøtter lige, ulige, ingen, mellemrum og markeringsparitet

Understøtter brugerdefinerede baudhastigheder via intern PLL eller ekstern klokke

Understøtter on-chip 256-dybde, transmission og modtagelsesstier for hver seriell port

Understøtter fjernvækning og strøm

Styringsfunktioner

Seriel transceiver-nedlukningsstøtte

Understøtter langsom IrDA-tilstand (115200bps)

på alle serielle porte

Understøtter multipoint-applikationer i 9-bit tilstand

Understøtter DMA-burst-overførsel

Bemærk: Forskellige batches kan have forskelle i produktudseende, farve og trykte tegn, hvilket ikke påvirker brugen

Farve: Som vist

Materiale: PCB



Pakkeindhold:

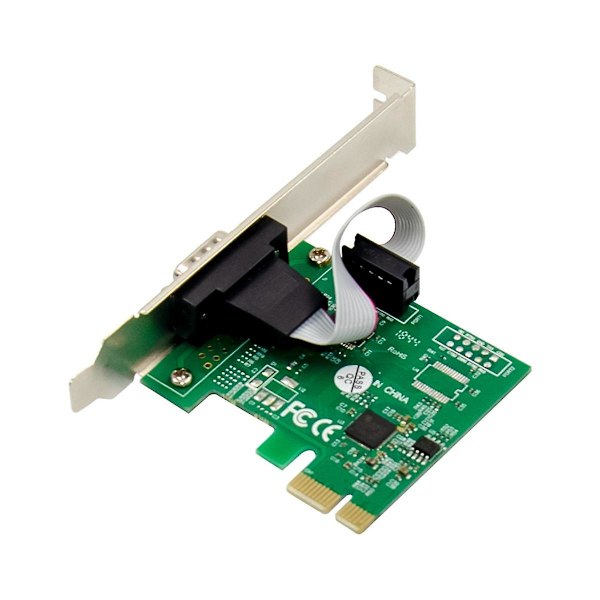

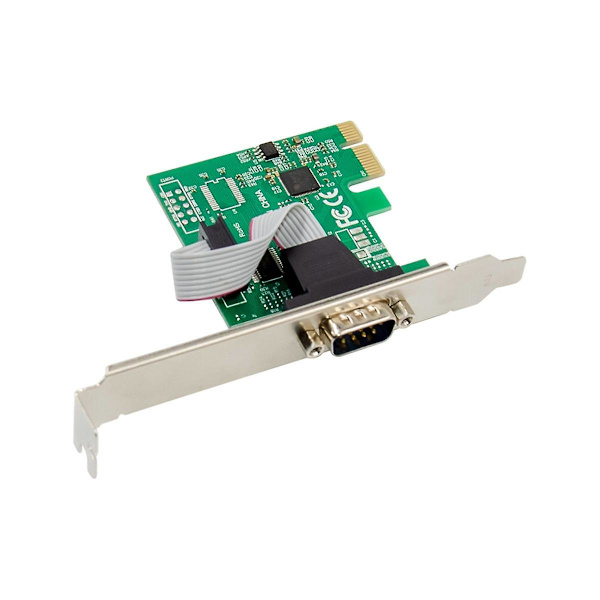

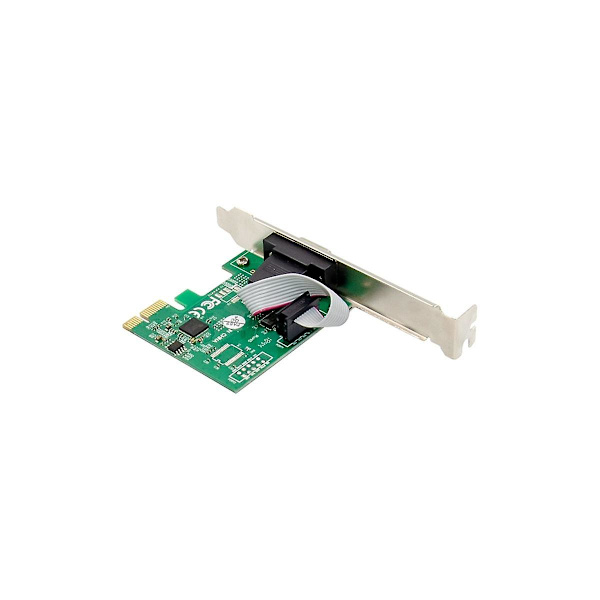

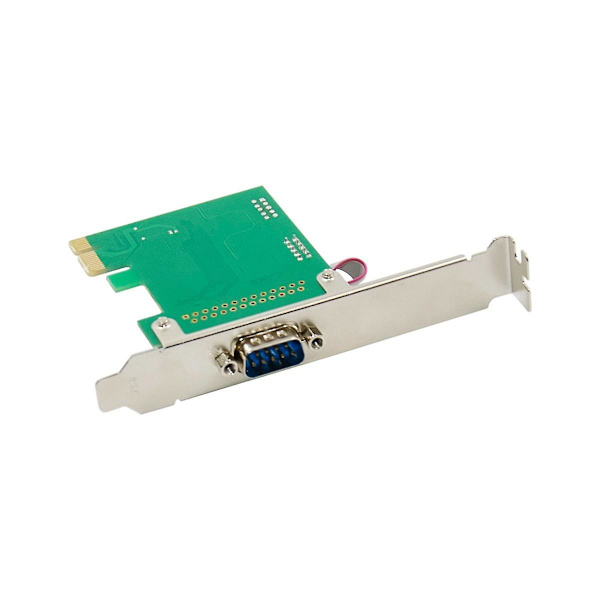

1 * PCIE AX99100 1S Seriell Portkort

1 * CD-Driver



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
