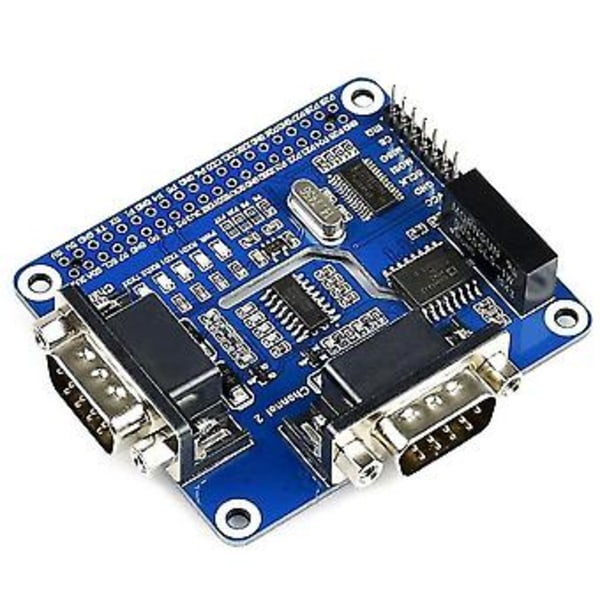

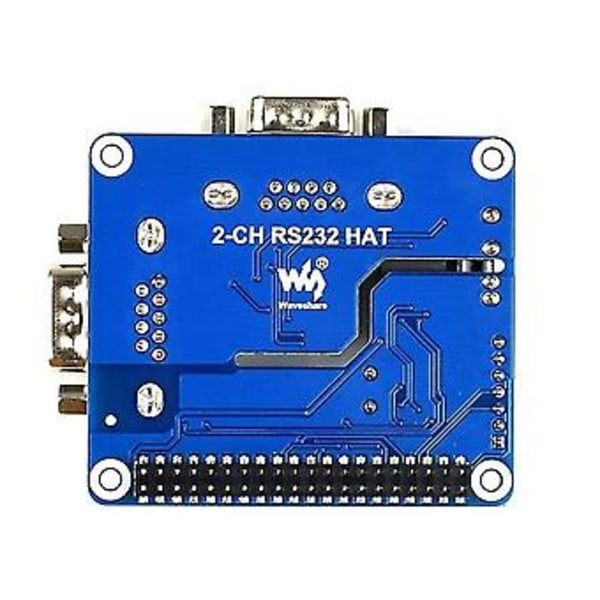

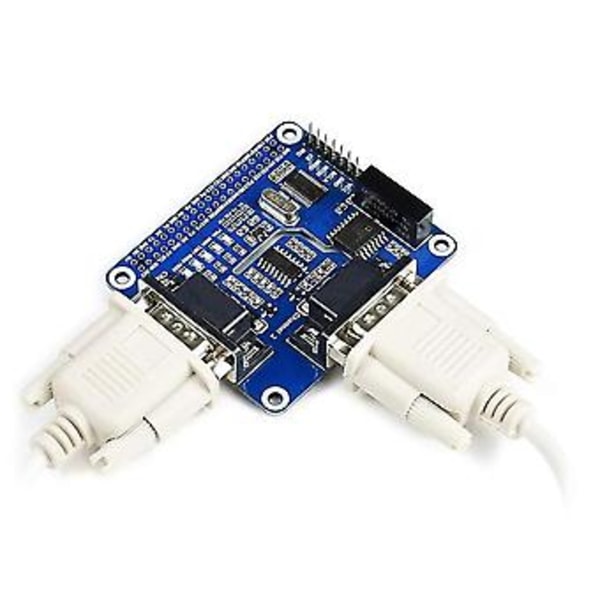

Dette er et 2-kanals isoleret RS232 udvidelseskort designet til , anvender SC16IS752+SP3232 løsningen, med indbyggede beskyttelseskredsløb såsom forsyningsisolation, ADI magnetisk isolation og TVS diode, etc. Det er nemt at kontrollere de 2-kanals RS232 via SPI interface.
På grund af dens hurtige kommunikation, stabilitet, pålidelighed og sikkerhed, er det et perfekt valg til områder som industriel automation. Standard 40PIN GPIO udvidelseshoved, understøtter serie boards.
Anvender SC16IS752+SP3232 chip kombination, konverterer SPI til RS232, datahastighed op til 921600bps. Onboard TVS (Transient Voltage Suppressor), undertrykker effektivt overspænding og transient spændingsspids i kredsløbet, -sikker & anti-elektrostatisk.
Onboard LED'er til indikation af og transceiver status. Breakout SPI kontrol pins, til tilslutning med host kontrol boards som Comes.UART udvidelseschip: SC16IS752RS232 transceiver: SP3232Kommunikationsinterface: SPIDatahastighed: 300 ~ 921600 Driftsspænding: 3.3V / 5VMonteringshul størrelse: 3.0mmfarve:BlåMateriale:PCBstørrelse:65mm x 56.5mmPakkens indhold:1 x 2- RS232 HAT1 x 2X20PIN hun pin header1 x SkruesætKun ovenstående pakkeindhold, andre produkter er ikke inkluderet.Bemærk:
Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare.
Den tilladte målefejl er +/- 1-3cm.
