AX99100 er en single-chip løsning, der fuldt ud integrerer PCIe 2.0 endpoint controller og SerDes med periferiudstyr,
Såsom to eller fire højhastigheds serielle porte, en parallel port, I2C master enhed, højhastigheds SPI, lokal bus (ISA-lignende) og GPIO.
Den består af fire hovedkonfigurationer såsom 2S (PCIe til Dual Serial), 2S+1P (PCIe til Dual Serial og Single Parallel), 2S+SPI (PCI-E til Dual Serial og SPI) og LB (PCI-E til lokal bus/ISA -Lignende)
Velegnet til forskellige typer applikationer.
AX99100 er pakket i en 68-pin QFN pakke. Den understøtter kommerciel driftstemperatur fra 0 til 70C og industriel temperatur fra -40 til 85C.

Beskrivelse:
Materiale: PCB
Farve som vist
PCI Express
Single- (X1) PCI Express endpoint med integreret PHY controller
Overholder PCI Express kortspecifikationer, PCI Express 2.0
PCI Power Management 1.2 kompatibel
Understøtter legacy og interrupts, ASPM power management
-232 serielt interface
Dual eller Quad UART
Understøtter -232/-422/-485 multi-protokol
Bidirektionelle hastigheder op til 25 Mbps per port
Fuld seriel modem kontrol
Understøtter hardware og software flow kontrol
Understøtter 5, 6, 7, 8 og 9-bit serielle formater
Understøtter lige, ulige, ingen, mellemrums- og markeringsparitet
Understøtter brugerdefinerede baudrater via internt PLL eller eksternt ur
Understøtter on-chip 256-dybde, sende- og modtageveje for hver seriel port
Understøtter fjernvækning og strøm
Management funktioner
Seriel transceiver nedlukningssupport
Understøtter langsom IrDA tilstand (115200bps)
på alle serielle porte
Understøtter multipoint applikationer i 9-bit tilstand
Understøtter DMA burst overførsel

Pakkens indhold:

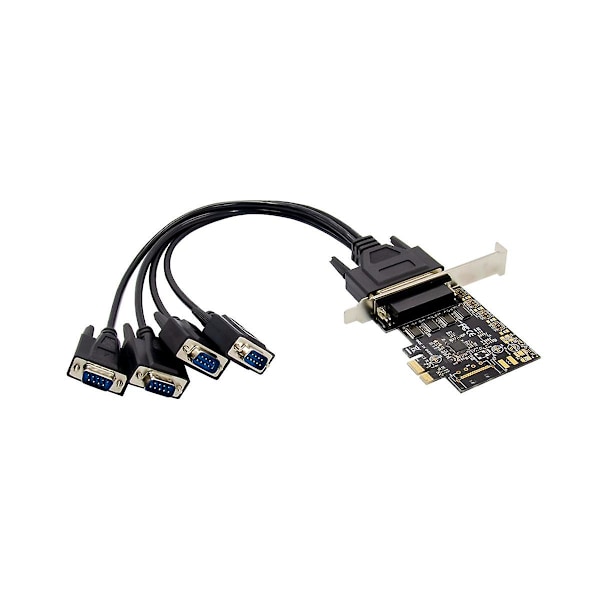

1 x PCI-E AX99100 4S Seriel Port Kort
1 x CD-Driver
Bemærk:
Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
