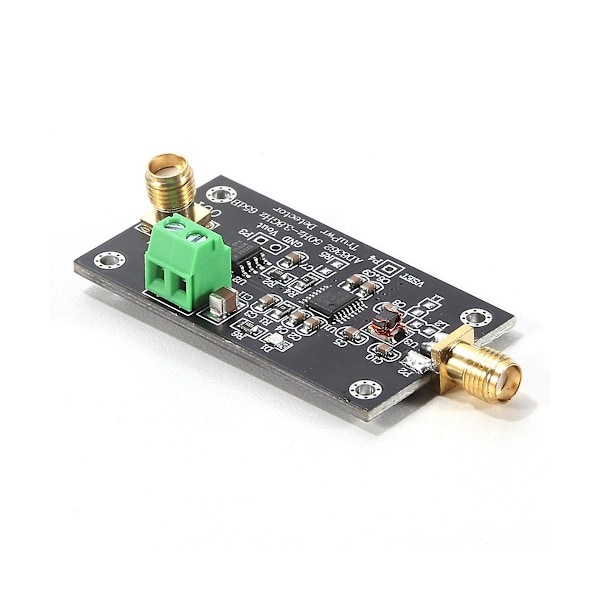

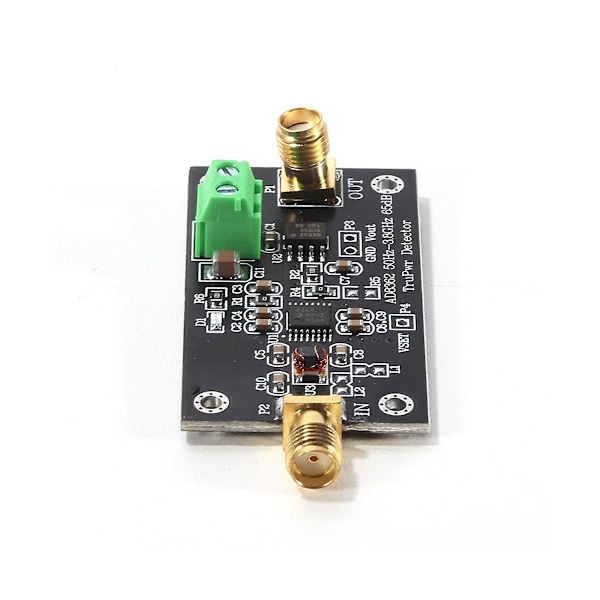

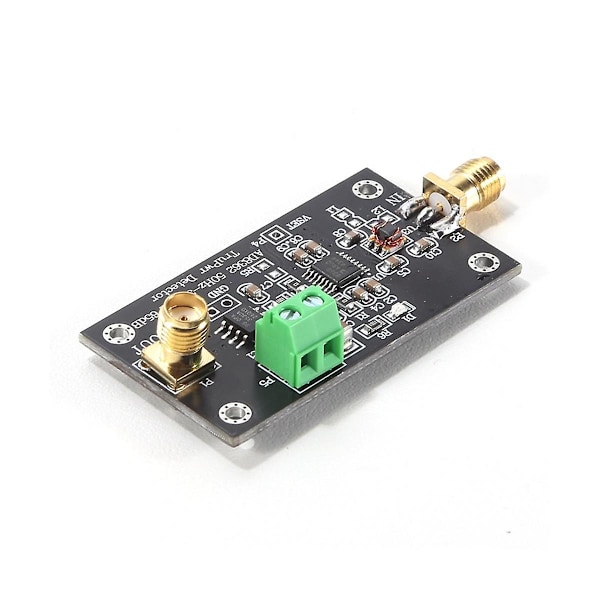

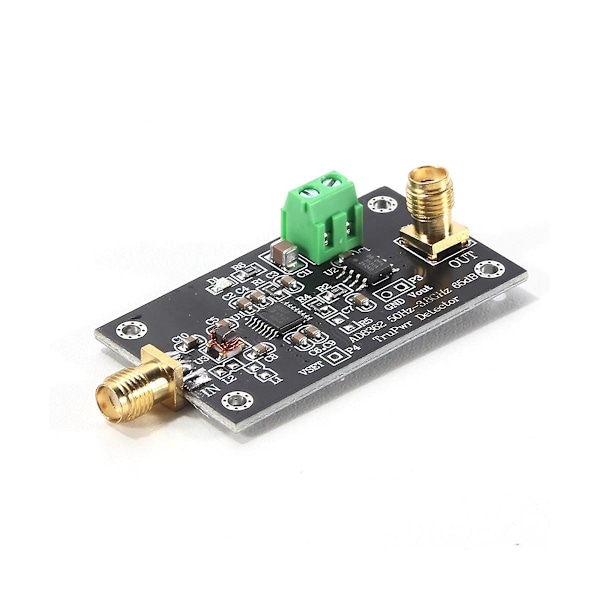

AD8362 er en ægte root-mean-square respons effekt detektor med et måleområde på 65db. Den bruges hovedsageligt i højfrekvente kommunikationssystemer og instrumenter, der kræver nøjagtig respons på signaleffekt.
Den fluktuerende output kan filtreres og sammenlignes med outputtet fra en identisk kvadrator, hvis input er en fast værdi anvendt på Vtgt-pinnen, typisk en præcis 1,25V reference spænding leveret på Vref-pinnen.
Når den bruges som en effektmåleenhed, er VOUT bundet til VSET. Outputtet er således proportionalt med kvadratroden af RMS-værdien af inputtet.
Aflæsningen vil blive vist direkte i Db og kan let justeres med forholdet 1V eller 50mV/dB pr. 10 gange, og andre hældninger er også lette at opnå.
Når en logisk høj værdi anvendes på PWDN-pinnen, går AD8362 i strømsparetilstand og afleder 1,3 Mw. Den starter op til en nominel driftsstrøm på 20mA på ca. 20S ved 25C.
Beskrivelse:
1. Modulmodel: AD8362
2. Modultype: Rf Logaritmisk Detektion
3. Modul Strømforsyningsspænding: DC5V
4. Modul Forsyningsstrøm: 25mA
5. Input Signalform: Single-Ended
6. Input Spændingsområde: -55dBm-+15dBm
7. Input Frekvensområde: 50Hz-3.8GHz (På grund af instrumentets begrænsning er parametrene over 3G ikke blevet målt: Signalinputtet er som standard udstyret med en 500MHz-3GHz Balun, og Balun-modifikationskredsløbet skal fjernes for at måle lave frekvenser)
8. Input Impedans: 50
9. Output Spændingsområde: 0.35V-4V
10. Input Signal Karakteristika: Input Kobling (Kan være kontinuerlig Sinusbølge eller Puls, Pulsmåling skal modificere kredsløbet, Modulet er som standard kontinuerlig gennemsnitlig detektion)
11. Output Strøm: 10mA (Max) (Outputtet er et spændingssignal, generelt uden strøm.)
12. Modul Dynamisk Område: 65db
13. Modul Opvarmningsfaktorer: Overdreven strømforsyningsspænding beskadiger chippen, eller modulet er beskadiget.
14. Modul Arbejdstemperatur: -40C-85C
15. Anvendelsesområde: Sender Effekt Separation Kontrol, Effektforstærker Linearisering/Kontrol Loop, Etc.
16. Modul Interface Type: SMA Signal Input og Output, 3.81-2PIN Strømstik
størrelse: ca. 50 x 27 x 13mm (længde x bredde x højde)
Materiale: PCB
farve: sort
Pakkens indhold:
1 x RF Effekt Moduler
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
