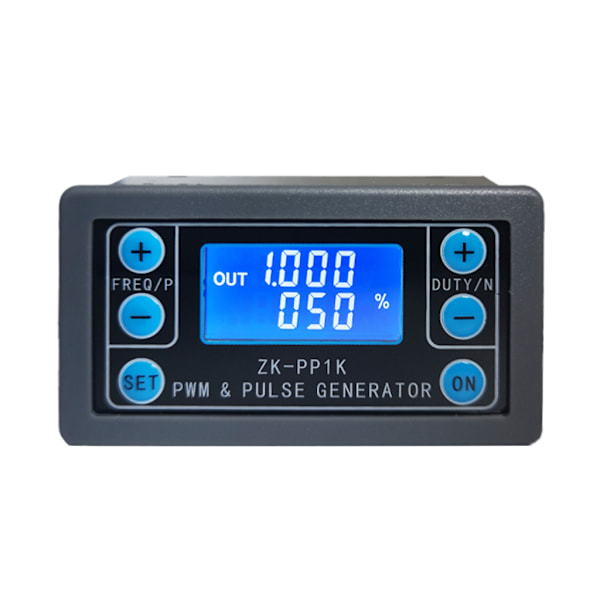

ZK-PP1K PWM pulsfrekvens arbejdscyklus justerbar modul firkantbølge rektangulær bølge signal funktion generator
Beskrivelse:
1.PWM signal generator, firkantet bølge rektangulær bølge signal generator
2. Bruges til at generere et firkantet rektangulært bølgesignal, som leveres til en DC-motor eller en stepmotordriver; Stepmotor, servomotor, elektrisk griber, robotarm
3. Kombiner driveren for at realisere dæmpning, hastighedsregulering, styremagnet til ventil osv. Det er dog ikke muligt direkte at køre belastninger som elektriske lys, motorer og magnetventiler
Funktioner:
1. To tilstande kan vælges:
PWM-tilstand - frekvens (kontinuerlig), arbejdscyklus.Bemærk, at antallet af impulser ikke kan indstilles i denne tilstand, og impulsen udsendes altid;
PULS-tilstand - positiv pulsbredde for tid, negativ pulsbredde for tid, forsinket start for tid og justerbart antal pulser.
2 Med start-stop-knap kan ekstern kontakt også bruges til at styre udgangssignal ON/OFF.
3. Bred spændingsindgang 3,3-30V, med anti-revers for beskyttelse, 5,08 mm terminal ledninger
Tekniske parametre:
Arbejdsspænding: 3,3 ~ 30V, med anti-omvendt beskyttelse
Frekvensområde: 1Hz~150KHz, nøjagtighed omkring 1%
Driftscyklusområde: 0-, 1 % stepping
Antal impulser: 1-9999, eller uendelig (display '----' står for uendelig)
Forsinket udgangstid: 0.000s-9999s, minimum kan indstilles til 1ms
Positiv og negativ pulsbredde: 0.000s-9999s, minimum kan indstilles til 1ms
Signalbelastningskapacitet: mindre end 30mA
Udgangssignalets amplitude: Amplituden er lig med forsyningsspændingen
Produktstørrelse: 79mm*43mm*30mm
Produktvægt: 40g
Emballage: Antistatisk taske
Modulbeskrivelse:
PWM-tilstand (skærmen har "%" for PWM-tilstand)
Fabriksindstillingen er PWM-tilstand, FREQ+ og FREQ-tasten indstillet frekvens, DUTY+ og DUTY-knappen indstillet arbejdscyklus; kort tryk på ON-knappen kontrolsignal output eller stop, stop output er 0, skærmen viser "OUT" mærket som Der er output, ellers stopper det output; standard fabriksfrekvens er 1KHZ, og arbejdscyklussen er 50 %.
Hvis du vil skifte til PULS-tilstand, skal du trykke længe på SET-knappen (mere end 6 sekunder), ikke slippe, du vil se skærmen ændre sig, "%" forsvinder, det er PULS-tilstand.
PULSE-tilstand (ingen "%" på højre side af displayet er PULSE-tilstand)
Linjen over LCD-skærmen viser den positive pulsbredde for tid. P+ og P- knapperne indstiller parameteren. Linjen under LCD-skærmen viser den negative pulsbredde for tid. Knapperne N+ og N- indstiller parameteren. Tryk på ON-knappen for at styre signaludgangen eller stoppe. Når output er stoppet, er output 0. Skærmen viser "OUT" for output, ellers stopper det output; standard fabriks positive pulsbredde er 0,5 sekunder, og den negative pulsbredde er 0,5 sekunder.
Pulsnummer og forsinkelse for tidsindstilling - I PULSE-tilstand, tryk og hold SET-knappen nede i 2 sekunder og slip derefter, indtast pulsnummeret og forsinkelse for tidsindstillingsgrænsefladen, skærmen viser SET, den vil blive slukket og ryddet efter indtastning . ;P+ og P- knapperne indstiller forsinkelsen for tid, N+ og N- knapperne indstiller antallet af impulser, fabriksindstillingsforsinkelsen for tid er 0 sekunder, antallet af impulser er uendelig (display ----); tryk derefter på SET-knappen 2. Om sekunder vil den automatisk vende tilbage til pulsgrænsefladen, tryk på ON-knappen, efter forsinkelsesindstillingen for tid, start med at udstede det indstillede antal pulser. Hvis antallet af impulser sendes, vil det automatisk udsende 0. Hvis perioden ikke sendes, slukkes et tryk på ON-knappen. Udgangsimpulsen slukkes og slettes, og det indstillede antal impulser udsendes hver gang, den startes. Efter at antallet af impulser er sendt, forsvinder displayet 'OUT' automatisk.
Eksempler på anvendelsesdrift
PWM-udgang 20KHZ, 60% arbejdscyklus: Vælg PWM-tilstand, frekvensen er indstillet til 20.00, og arbejdsforholdet er indstillet til 060%.
Udgangen tændes i 0,6 sekunder og slukkes i 0,2 sekunder. Uendelig sløjfe: vælg PULSE-tilstand, den positive pu
