1. Afbryd alle strømkilder (AC og DC). Skær åbningen til installationspositionen ved hjælp af den medfølgende skabelon

2. Tilslut den grønne ledning til den ene ende af flydekontakten og den anden ende til den positive ende af pumpen. Tilslut den brune ledning til den positive ende af pumpen

3. Tilslut den blå ledning til den negative ende af pumpen. Tilslut den positive ledning rød til DC-strømforsyningsbatteriet, og den negative feeder sort til DC-negativ (batteri eller bus)

4. Skift panel med selvskærende skrue. Tilslut alle AC- og DC-strømforsyninger igen, åbn og luk alle grenkredsløb, og kontroller, om panelet fungerer korrekt.

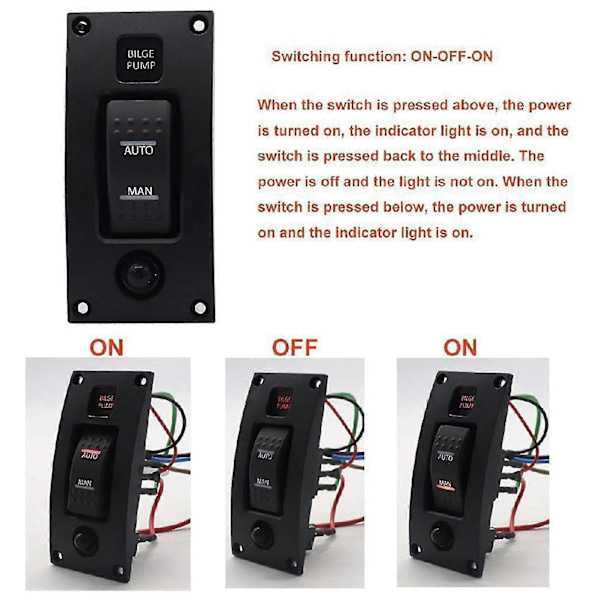

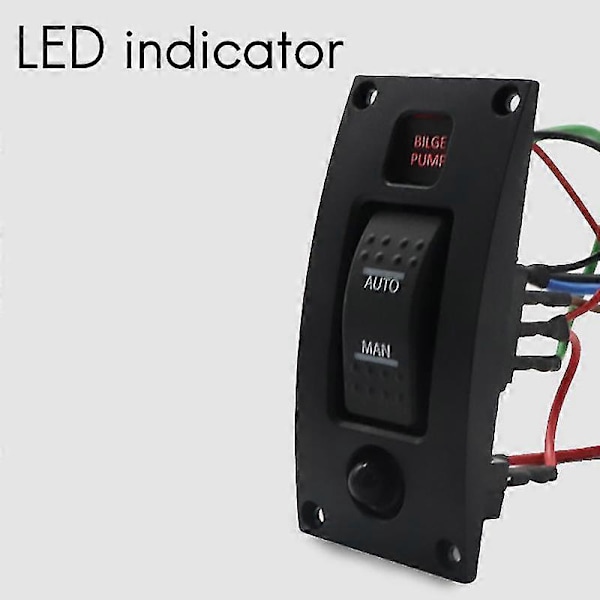

5. Når kontakten er i manuel position (MAN), vil MAN LENS på kontakten udsende lys, hvilket indikerer, at pumpen kører. Pumper kan fungere korrekt uanset om der er vand eller ej (brug venligst med forsigtighed)



Når kontakten er i automatisk position, vil den automatiske linse på kontakten lyse. Hvis vandstanden er højere end flydekontakten, vil pumpen automatisk udsende en \"\" lyd, og den menneskelige linse vil lyse.

Varenavn: Bundpumpe Kontaktpanel

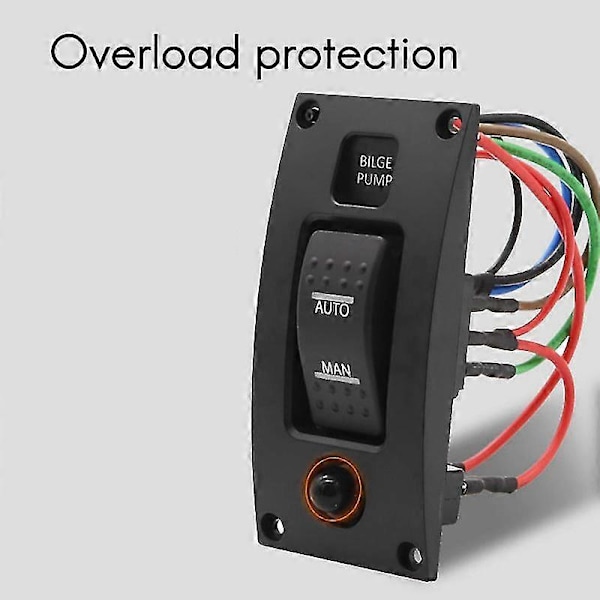

Kredsløbsbeskyttelse: 20A nulstillingsafbryder

Rate: DC12V 20A/24V 10A

Paneldybde: 7,5 cm

Installationsstørrelse: 10,3 x 4,3 CM

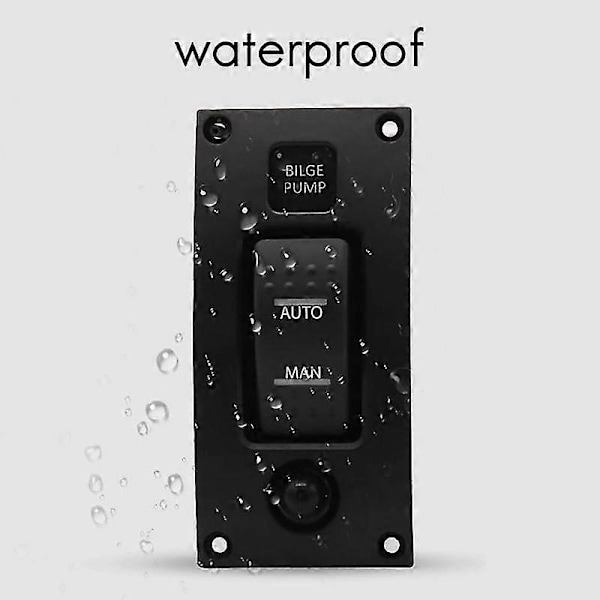

Vandtæt kvalitet: IP66

Størrelse: 5,4 x 4,8 x 11,4 CM

Materiale: plast

Farve: sort



Pakkeindhold:

1 x Panel

4 x Skrue

1 x Klistermærker

1 x Instruktioner



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
