CAN-BUS er en almindelig industriel bus på grund af dens lange rejseafstand, medium kommunikationshastighed og høje pålidelighed. Den findes ofte på moderne værktøjsmaskiner og som en diagnostisk bus til biler. Takket være CAN-BUS kan producenter hacke deres biler mere bekvemt.

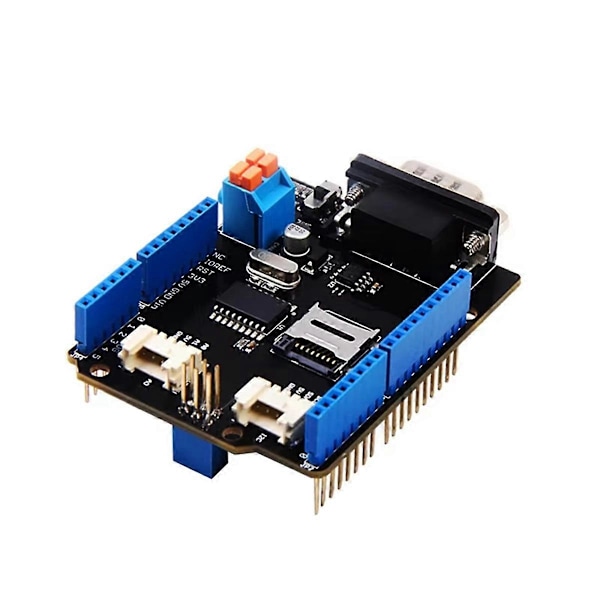

CAN-BUS Shield V2 bruger stadig MCP2515 som CAN-BUS controller og MCP2551 som CAN ceiver. OBD-II eller CAN standard pinout kan vælges ved at skifte jumpere på DB9 interface, standard pinout er OBD-II.
Vi tilføjer en TF-kortslot til datalagring, og CS-pinden kan enten indstilles til D4 eller D5. INT-pinden kan også indstilles til D2 eller D3 ved at skifte jumpere på bagsiden af skjoldet.
CAN BUS Shield fungerer godt med Arduino UNO (ATmega328), Arduino Mega (ATmega1280/2560) samt Arduino Leonardo (ATmega32U4) og LinkIt One.
Implementerer CAN V2.0B ved op til 1 Mb/s
Industriel standard 9-pin sub-D-stik
OBD-II og CAN standard pinout kan vælges.
Udskiftelig chip select pin
Udskiftelig CS-pin til TF-kortslot
Udskiftelig INT-pin
Skrueterminal, der er nem at tilslutte CAN_H og CAN_L
Til Arduino Uno pin headers
Micro-SD-kortholder
2 Grove-stik (I2C og UART)
SPI-interface op til 10 MHz
Standard (11 bit) og udvidede (29 bit) data- og fjernrammer
To modtagebuffere med prioriteret meddelelseslagring
Bemærk: På grund af forskellige produktionsbatcher er der forskelle i udseende etiketudskrivning, hvilket ikke vil påvirke brugen.
Farve: Sort
Materiale: Plast
Pakkeindhold:
1 x CAN-Bus Shield V2
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
