Beskrivelse

beskrive

Forbind hovedkøretøj og ekstra trailere; Overfør den elektroniske signatur fra køretøjet til traileren.

Funktion:

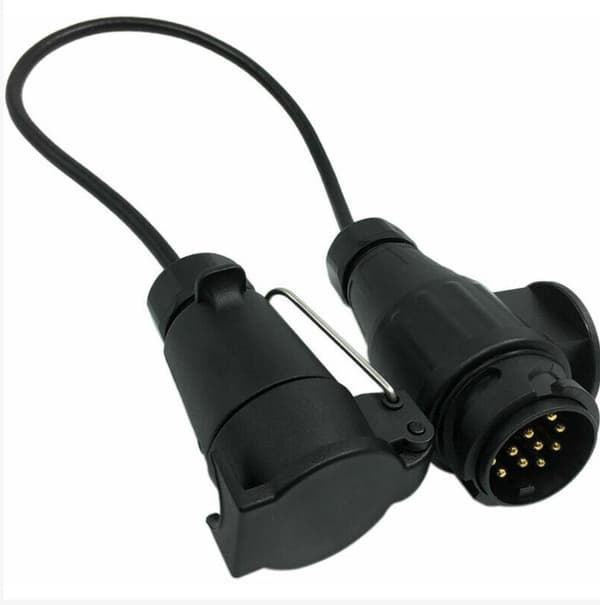

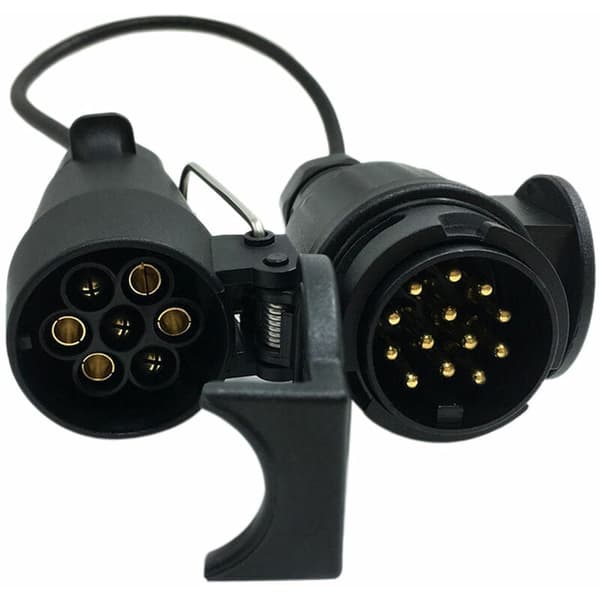

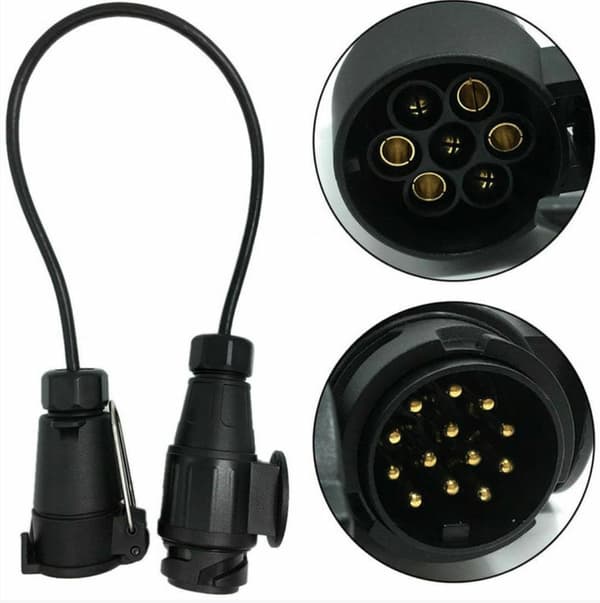

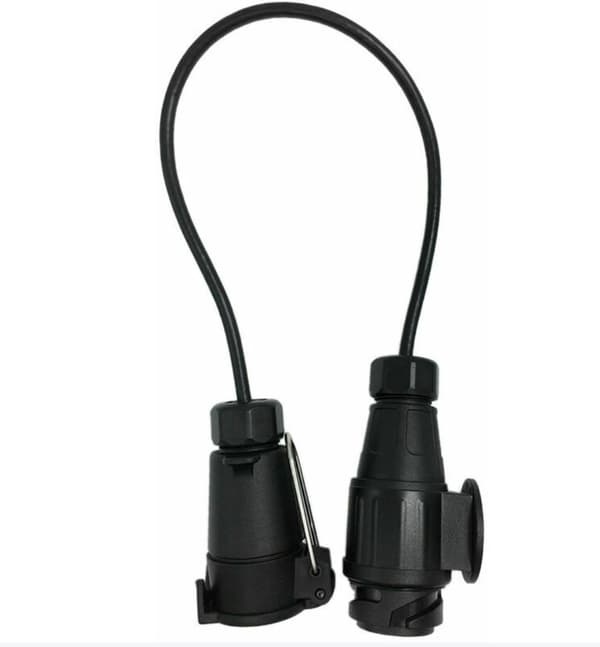

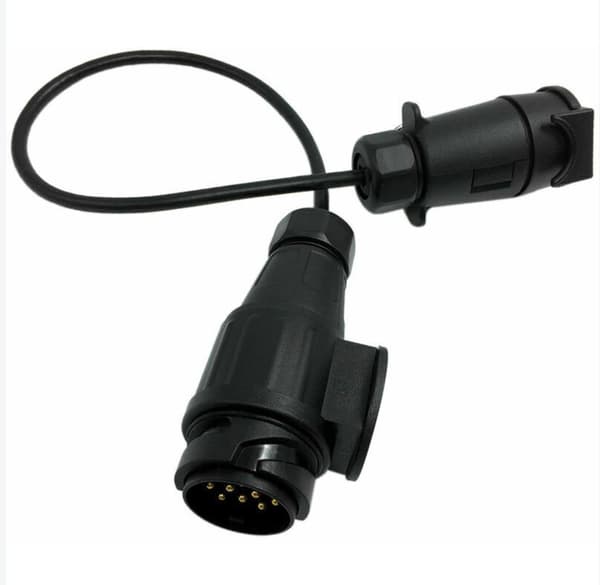

Konverter 7-13 Pin 12V europæisk elektrisk trækkonverter egnet til de fleste RV/Trailer< br/>; 7 pin til 13 pin stikadapter 12 volt biltrailer.

Alle lovlige gadelamper egnet til trailere/campingvogne.

Slankt design: Diameteren er den samme som et almindeligt trailerstik, lidt over halvdelen. Længde.

Forveksl ikke dette produkt med 13-7 pin. Kontroller venligst typen af stik, før du køber, om det er et han- eller hunstik; Vi sælger 7-13 pin-konvertere.

Specifikationer:

Mærke: Tirol

Produktnummer: T22468

Projekttype: stikkontakter og stik

Produktnavn: 7-13 polet adapter

Farve: Sort

Materiale: ABS + kobber

Spænding: 12V< /p>

Kabellængde: 42 cm/Kabeltykkelse: 7 x 0,5 mm/Kabeldiameter: 6,4 mm

Pakkestørrelse: 15 x 10 x 8cm/6 x 4 x 3,2in

Forsendelsesvægt: 300 gram/10,6 ounces

Pakkeliste:

1 x 7 13 pin trailerstik

Ledningskonfiguration:

7 Pin belysningsforbindelse - 12N sort ledningsfunktion

Pin 1 - Gul ledning (venstre/timeindikator)

Pin 2 - Blå ledning (bagtågebaglygte)

Pin 3: hvid ledning (jord)< br/>； Pin 4 - Grøn ledning (højre retningsindikator/time)

Pin 5 brun ledning (højre baglygte/H og nummerplade)

Pin 6 - Rød ledning (bremselys)< br/>； Pin 7 - Sort ledning (venstre/øvre baglygte og ingen fladt lys)

13-polet belysningsforbindelse - funktionen af kablet

Pin 1 - Gul ledning (venstre blinklys)

Pin 2: blå ledning (tågebaglygte)

3-tråds hvidt ben (jordretur urne)

4-tråds grønt ben (højre blinklys)

Pin 5 Brun ledning (højre baglygte/positionslys)

Pin 6: rød linje (bremse/bremselys)

Pin 7: sort ledning (bag venstre/positionslys)

Pin 8 - Pink ledning (baklys)

Pin 9 - Orange kabel (permanent 12V batteriforsyning)

Pin 10 Grå ledning (12V tændt (batteri- eller køleskabsopladning)

Pin 11: hvid/sort ledning (Pin 10 til jord)

Pin 12 hvid/blå ledning (ikke almindeligt brugt)

Pin 13 - Hvid/rød ledning (pin 9 til jord)

Bemærk: Dette viser standard ledningsfarver, men din bil er muligvis ikke standard. Ellers skal du notere stikket på hver ledningsforbindelse, før du fjerner det gamle stik, og derefter tilslutte det nye stik på samme måde.
