Beskrivelse

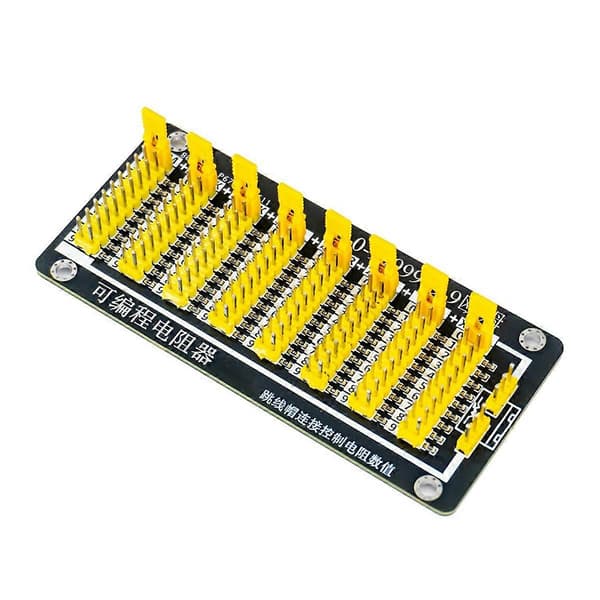

Programmerbar modstand, som kan erstatte glide-reostaten. Modstandsværdien kan programmeres efter ønske, hvilket gør den til en god hjælper til dit eksperiment.

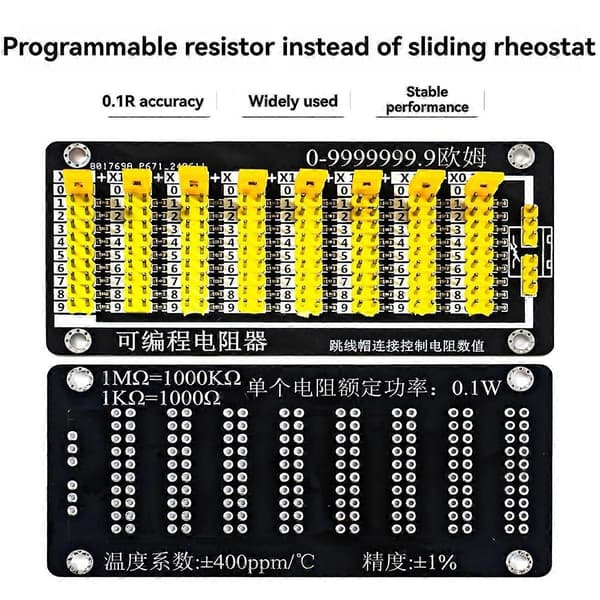

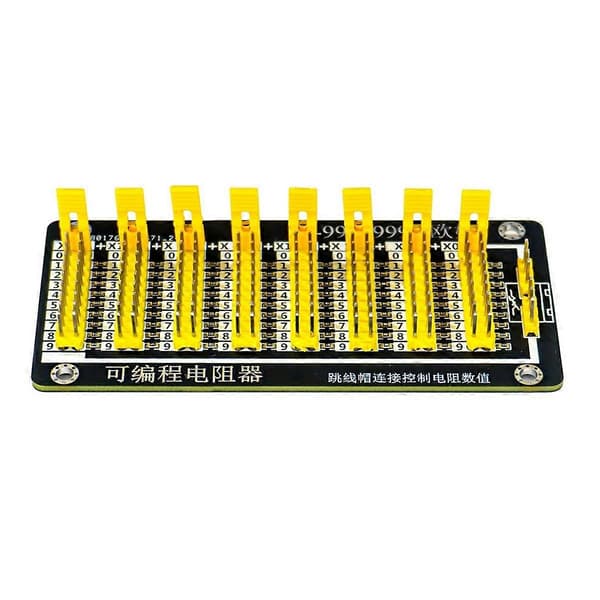

Denne justerbare modstand er sammensat af 8 forskellige ordensniveauer af modstandskædeenheder i serie. De 8 størrelsesordener er: x0.1Ω, x1Ω, x10Ω, x100Ω, x1kΩ, x10kΩ, x100kΩ, x1MΩ.

Hver størrelsesorden kan konfigureres af en jumperhætte med en koefficient på 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Den samlede modstandsværdi Rxy for modstandsmodulet er lig med summen af modstandsværdierne for hver størrelsesorden.

Denne justerbare modstand er velegnet til forskellige lejligheder, der kræver variable modstande, såsom: forstærkerkredsløbskonfiguration, DCDC-strømforsyningsfeedbackmodstandskonfiguration, brokredsløbstest og andre svage strømapplikationsscenarier.

Produktet er udsøgt, lille og praktisk til eksperimenter. Plug and play, ingen grund til at ændre eksperimentelle instrumenter frem og tilbage.



1. Enkelt modstandseffekt: 0,1W

2. Enkelt modstandsnøjagtighed: ±1% (delvis ±0,5%)

3. Enkelt modstands temperaturkoefficient: ±400PPM/°C (det meste af nøjagtigheden er over ±200PPM/C)

4. Outputområde: 0,1R-9999999,9R

Funktionsbeskrivelse:

1. Udskift lav-effekt glide-reostat

2. Switching strømforsyning DEMO-kort, feedback modstand debugging

3. Op amp debugging, der matcher den krævede modstandsværdi

Særlig opmærksomhed:

1. Når du bruger dette modul, skal du bruge det med et multimeter og få den forventede modstandsværdi ved at kortslutte jumperhætten (fordi der er fejl i modstande, betyder det ikke, at modstanden er, hvor meget jumperhætten er placeret, så det er nødvendigt at bruge et multimeter)

2. Fordi store modstande har fejl, bruges 0,1R-gearet generelt kun til at finjustere modstanden.

Farve: SortGul

Materiale: Plast + Metal



Pakkeindhold:

1 x Programmerbar modstand



Kun ovenstående
