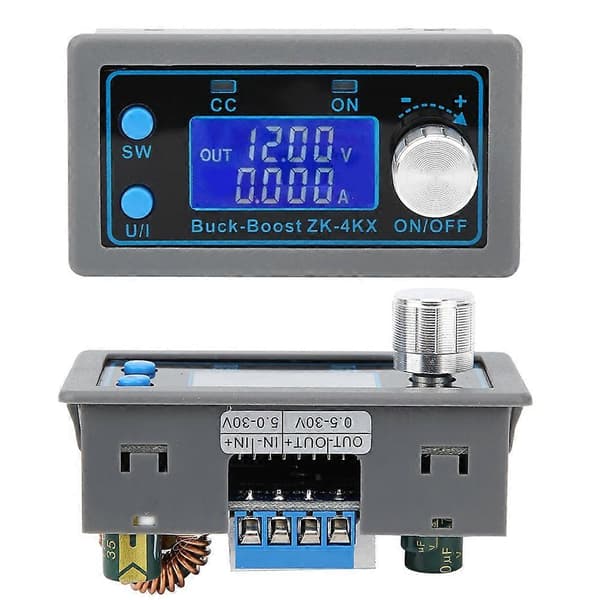

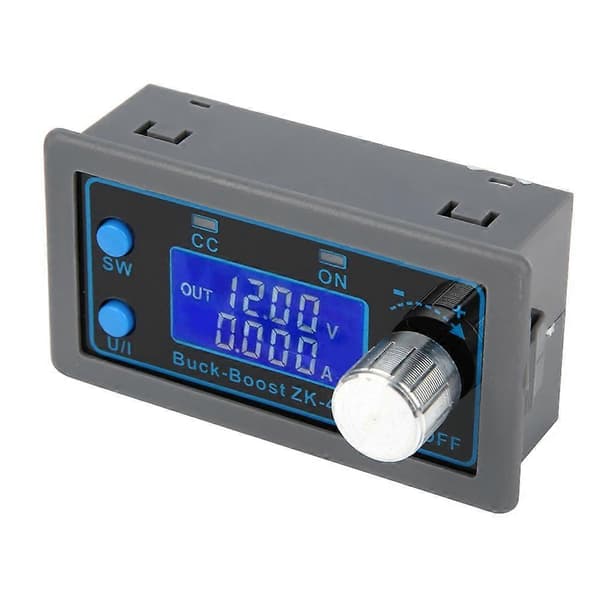

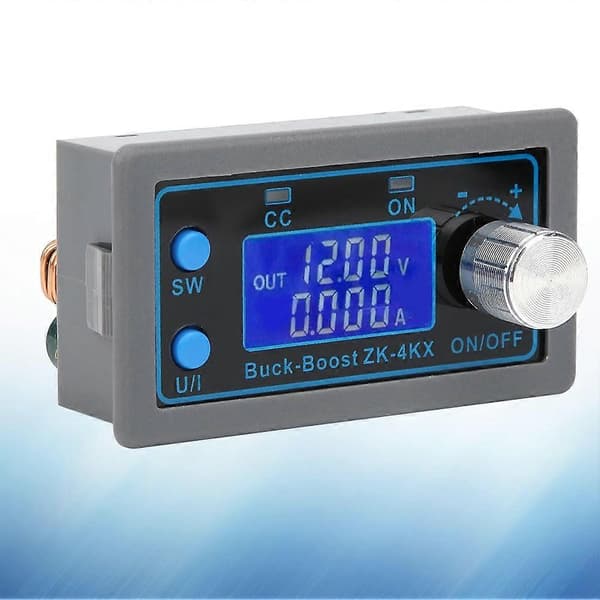

Varetype: Konverter Modul_x005f_x000D_

Indgangsspænding: 5.0-30V_x005f_x000D_

Udgangsspænding: 0.5-30V_x005f_x000D_

Udgangsstrøm: Arbejder stabilt i lang tid ved 3A, op til 4A med forbedret varmeafledning_x005f_x000D_

Udgangseffekt: Naturlig varmeafledning 35W, forbedret varmeafledning 50W_x005f_x000D_

Spændingsdisplayopløsning: 0.01V_x005f_x000D_

Strømdisplayopløsning: 0.001A_x005f_x000D_

Konverteringseffektivitet: ca. 88%_x005f_x000D_

Soft Start: Ja (modulet kan fejle, når højeffektbelastningen tændes)_x005f_x000D_

Arbejdsfrekvens: 180KHZ_x005f_x000D_

Beskyttelsesmekanisme: Omvendt indgang, anti-tilbageløb udgang_x005f_x000D_

Indgangsunderspændingsbeskyttelse (4.8-30V justerbar, standard 4.8V)_x005f_x000D_

Udgangsoverspændingsbeskyttelse (0.5-31V justerbar, standard 31V)_x005f_x000D_

Udgangsoverstrømsbeskyttelse (0-4.1A justerbar, standard 4.1A)_x005f_x000D_

Overeffektbeskyttelse (0-50W justerbar, standard 50W)_x005f_x000D_

Overtemperaturbeskyttelse (80-110-justerbar, standard 110)_x005f_x000D_

Timeout-beskyttelse (0-100 timer justerbar, slået fra som standard)_x005f_x000D_

Overkapacitetsbeskyttelse (0-60Ah justerbar, slået fra som standard)_x005f_x000D_

_x005f_x000D_

Sådan bruges:_x005f_x000D_

1. Skift displayparametre:_x005f_x000D_

I den normale grænseflade skal du trykke kort på SW-tasten for at skifte offline-displayindhold. Strøm A, effekt W, kapacitet Ah og tid h kan skiftes. Et langt tryk kan ændre højdevisningsindholdet, skifte mellem indgangsspænding og udgangsspænding._x005f_x000D_

2. Indstil udgangsspændingsværdien:_x005f_x000D_

I den normale grænseflade skal du trykke kort på U/I-knappen for at gå ind i spændings CC-indstillingsgrænsefladen. Et tal for den indstillede udgangsspænding blinker. Drej encoder-knappen for at øge eller mindske udgangsspændingen. Tryk kort på knappen for at vælge det udgangsspændingsnummer, der skal indstilles. Efter indstilling skal du trykke kort på U/I-knappen to gange for at vende tilbage til den normale grænseflade. Ellers vender den automatisk tilbage til den normale grænseflade og fungerer ikke inden for 10 sekunder._x005f_x000D_

3. Indstil den konstante strømværdi (det vil sige den maksimale udgangsstrøm, der er tilladt af modulet):_x005f_x000D_

I den normale grænseflade skal du trykke kort på U/I-knappen for at gå ind i spændingskonstantstrømsindstillingsgrænsefladen. Tryk kort på U/I-knappen igen for at skifte til den konstante værdi. Det kan ses, at den konstante strømværdi for en bestemt bit flimrer. Drej encoder-knappen for at øge eller mindske værdien. Tryk kort på encoderen for at vælge antallet af konstant strømværdi, der skal indstilles. Når indstillingen er fuldført, skal du trykke kort på U/I-knappen for at afslutte indstillingsgrænsefladen og vende tilbage til den normale grænseflade. Ellers vender den automatisk tilbage til den normale grænseflade og fungerer ikke inden for 10 sekunder._x005f_x000D_

4. Som standard er modulet indstillet til tænd/sluk:_x005f_x000D_

I den normale grænseflade skal du trykke og holde U/I-knappen nede for at gå ind i parameterindstillingsgrænsefladen. Den viser OPEN OFF eller OPEN ON. OPEN OFF betyder, at udgangen er slukket som standard, når maskinen tændes, og OPEN on betyder, at udgangen er tændt som standard, når maskinen tændes. Tryk og hold spin-encoderen nede for at skifte mellem disse to tilstande. Efter indstilling skal du trykke og holde U/I-knappen nede for at vende tilbage til den normale grænseflade._x005f_x000D_

5. Indstil beskyttelsesparameteren til og tærskel:_x005f_x000D_

I den normale grænseflade skal du trykke og holde U/I-knappen nede for at gå ind i parameterindstillingsgrænsefladen. Tryk kort på SW-knappen, indtil den beskyttelsesparameter, der skal indstilles, vises._x005f_x000D_

OUP: Overspændingsbeskyttelsestærskel_x005f_x000D_

OCP: Overstrømsbeskyttelsestærskel_x005f_x000D_

OPP: Overeffektbeskyttelsestærskel_x005f_x000D_

OAP: Overkapacitetsbeskyttelsestærskel_x005f_x000D_

OHP: Overtidsbeskyttelsestærskel_x005f_x000D_

OTP: Over temperaturbeskyttelsestærskel
