Beskrivelse
Mikrobølge switch, også kendt som radiofrekvens switch, realiserer funktionen af at kontrollere mikrobølgesignal kanal konvertering. Dette modul anvender SP4T single-pole four-throw mode til at realisere switching af fire-vejs signaler.
På grund af dets lave indskudstab, brede frekvensbånd og høje isolation, er det bredt anvendt i kommunikationssystemudstyr, CNC-strukturer bruges Shell, let at installere, stabil og pålidelig ydeevne.

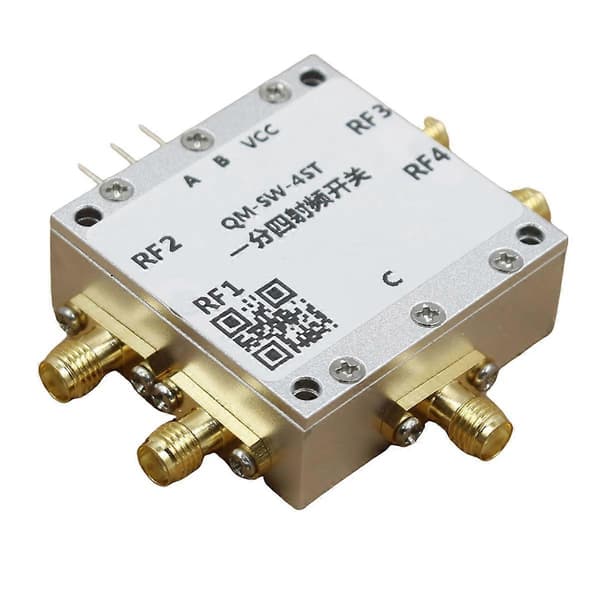

Model:QM-SW-4ST
Arbejdsfrekvens:0,1-6G
Arbejdsmodus:vælg fire fra en
Typisk indskudstab:1dB
Portisolation:45dB typisk værdi
Impedans:50ohm
Maksimal indgangseffekt:28dBm
Switch skiftetid:150ns
Strømforsyning:+3,3 til +5V
Med monteringspositioneringshuller
Vægt:80 gram

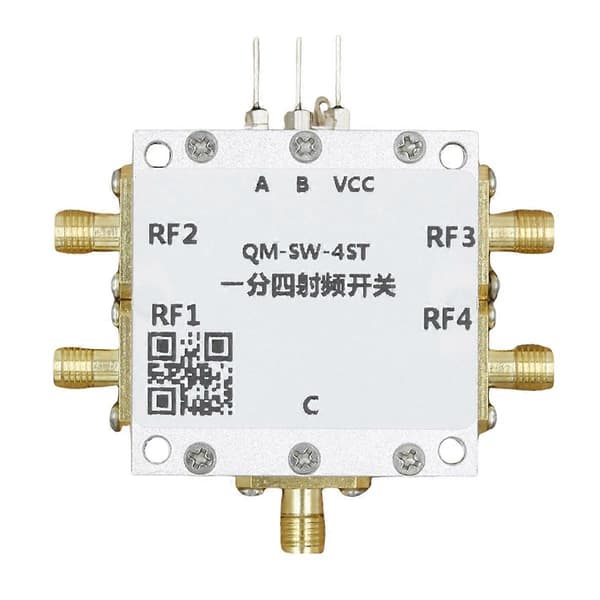

Kontrolmetode:
Kontrolport A: L, kontrolport B: L RF-udgang til RF1;
Kontrolport A: H, kontrolport B: L RF-udgang til RF2;
Kontrolport A: L, kontrolport B: H RF-udgang til RF3;
Kontrolport A: H, kontrolport B: H RF-udgang til RF4;
(Ekstern spændingskontrol, H: 3,3-5V, L: 0V eller jord)
På grund af forskellige partier kan der være forskelle i produktets udseende, farve og trykte tekst, hvilket ikke vil påvirke brugen.
Farve:Sølv
Materiale:Metal

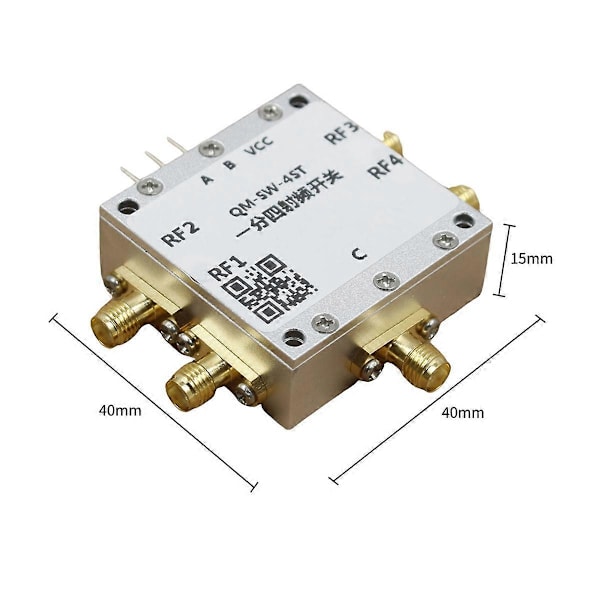

Størrelse:Modulstørrelse:40x40x15mm (eksklusive stik)

Pakkens indhold:
1 * RF-switch

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
