1. Dette ledningsdiagram er det første og nødvendige trin til at samle servostyringen. Uanset hvilken inputkontrol der bruges, skal grundlæggende ledninger udføres i henhold til dette trin.
2. Tilslut ikke strømforsyningens positive og negative poler omvendt. Omvendt tilslutning vil brænde controlleren.
3. Vippedelen af vinkelfeedback-potentiometeret skal tilsluttes den tilsvarende kanals indgang. Forkert tilslutning kan forårsage skade på controlleren og potentiometeret.
4. Bevægelsesposition Output: Bruges til eksternt udstyr til groft at detektere servoens faktiske driftsvinkel. Udgangsspændingsområdet er 0V (minimumsvinkel) ~ 5V (maksimumsvinkel).

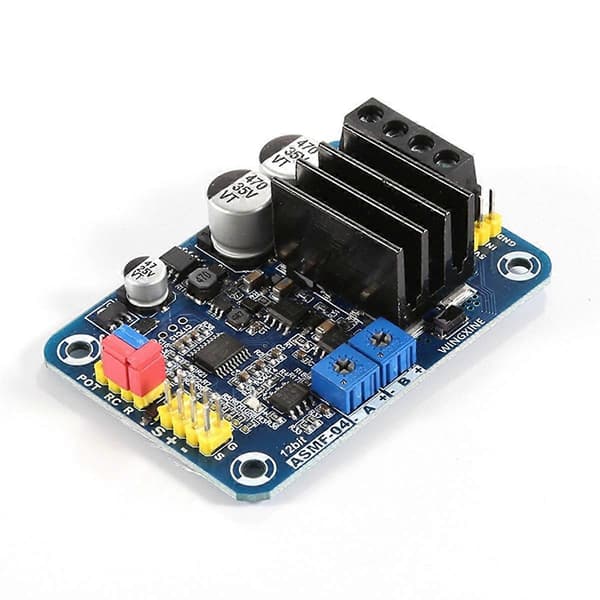

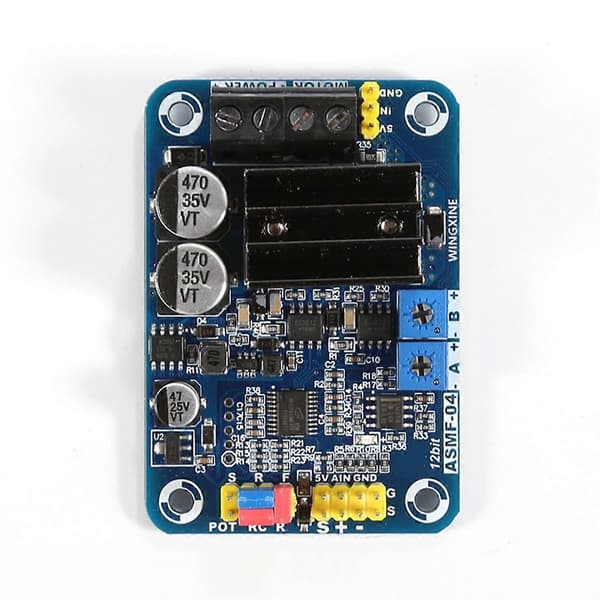

5ASMF-04 Enkeltkanal Høj Moment 500nm Controller Styretøj DIY 12V til 24V Strømbegrænsning 10a Modul

Type: Controller Styretøjsmodul
Bemærk:
Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen
Farve: Som vist
Materiale: PCB+Plast

Pakkeindhold:

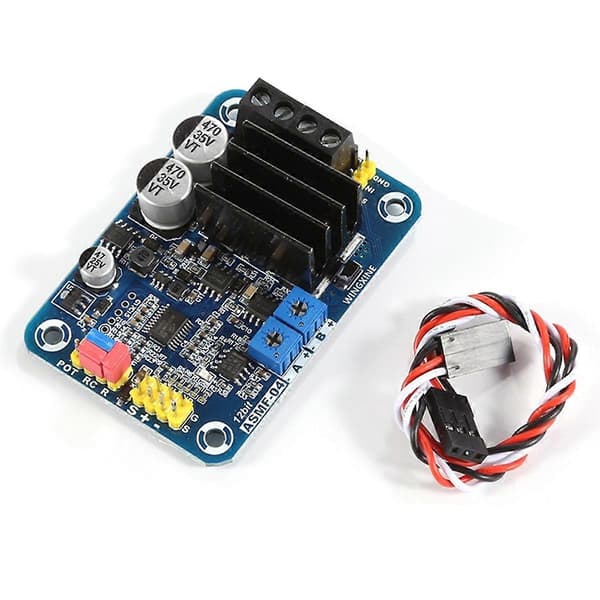

1 x Enkeltkanal Modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
