Beskrivelse/Funktioner: Stabil frekvens og ydeevne af lydmåleren; Bredt arbejdsspændingsområde; God produktkonsistens og høj omkostningseffektivitet.

Se venligst vores pin-rækkefølge i detaljer og sammenlign den med din værts pin-rækkefølge for at se, om den er den samme.

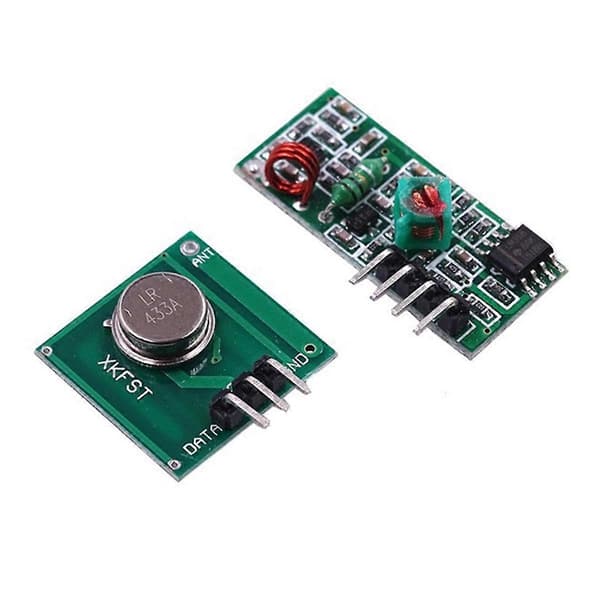

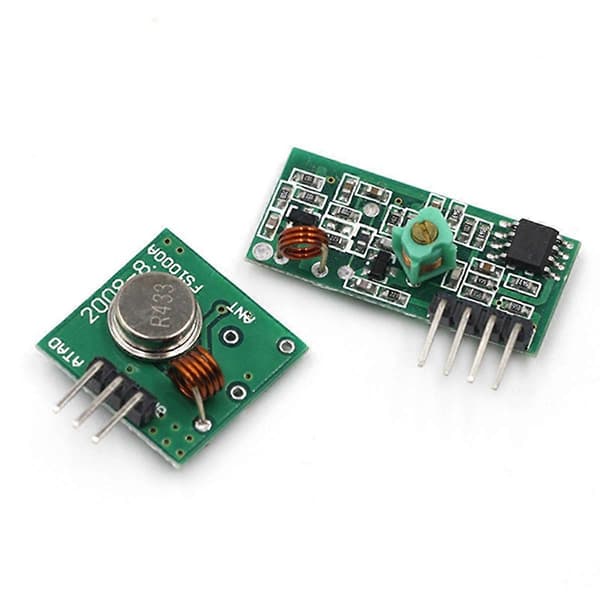

Trådløst sendermodul, trådløs sender, senderkort, 3-12V universalspænding

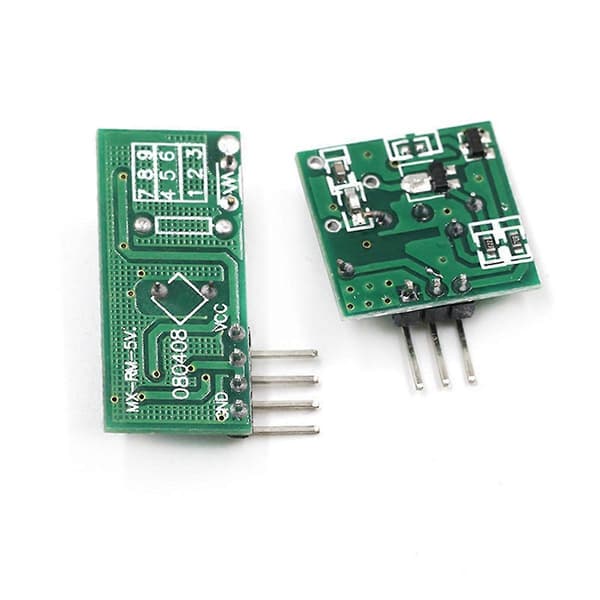

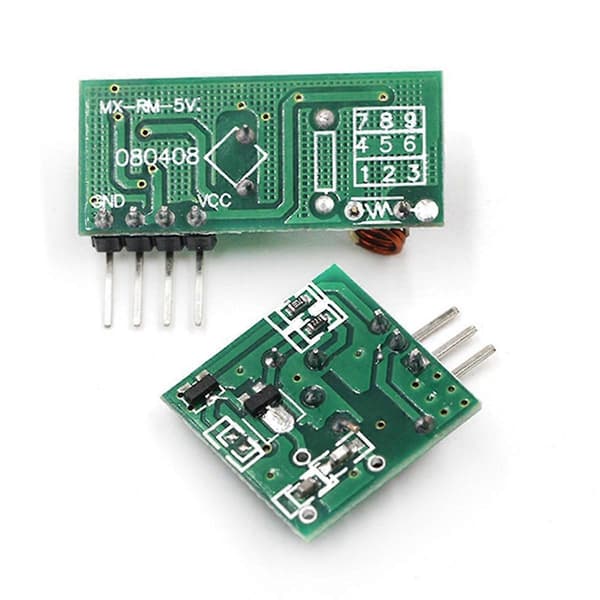

Fodposition (fra venstre mod højre) og brugsanvisning:

Funktionsbeskrivelse af fodpositionsnavne:

1 ATAD dataindgangspin

2 VCC strømforsyning positiv pol

3 GND strømforsyning negativ pol

Transmissionsmodulet har i alt tre eksterne grænseflader, som er repræsenteret på engelsk. \"VCC\" repræsenterer den positive pol på strømforsyningen, \"ATAD\" repræsenterer indgangen, og \"GND\" repræsenterer den negative pol på strømforsyningen.

Specifikationer:

Model: MX-F01

Arbejdsspænding: 3-12V

Arbejdsfrekvens: 433.92MHz

Standbystrøm: 0mA

Arbejdsstrøm: 20-28mA

Transmissionsafstand: Større end 500m (følsomhed af åbent modtagekort over -103dBm)

Udgangseffekt: 16dBm (40mW)

Transmissionshastighed: Mindre end 10Kbps

Modulationsmetode: OOK (amplitudemodulation)

Arbejdstemperatur: -10 ℃~+70 ℃

På grund af forskellige partier kan der være forskelle i produktets udseende og trykte tekst, hvilket ikke vil påvirke brugen.

Materiale: PCB

farve: Som vist

Pakkeindhold:

1 x Modul (Enkelt Transmission)

1 x Modul (Enkelt Modtagelse)

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
