Funktioner:
Til mikrocontrollere uden en analog-til-digital konverter, eller når du ønsker en ADC med højere præcision, giver den 16-bit præcision ved 860 samples/sekund over I2C.
Chippen kan konfigureres som 4 single-ended inputkanaler eller to differentialkanaler. Som en fin bonus inkluderer den endda en programmerbar forstærker, op til x16, for at hjælpe med at booste mindre single/differentialsignaler til hele området. Vi kan lide denne ADC, fordi den kan køre fra 2V til 5V strøm/logik, kan måle et stort udvalg af signaler, og den er super nem at bruge. Det er en fantastisk 16-bit konverter til generelle formål.

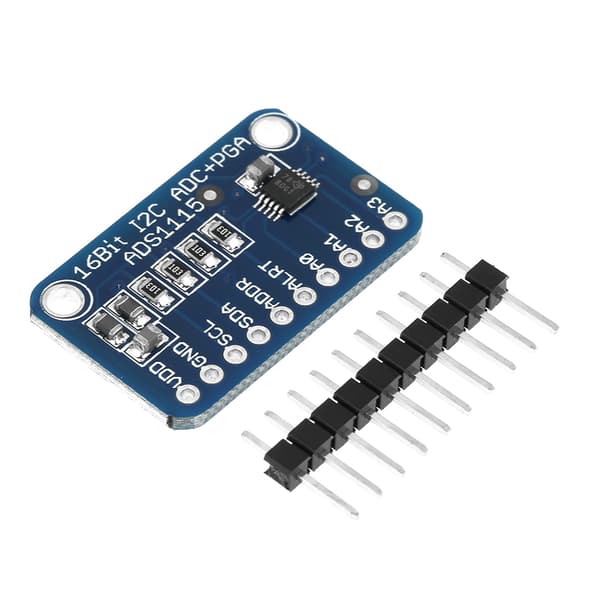

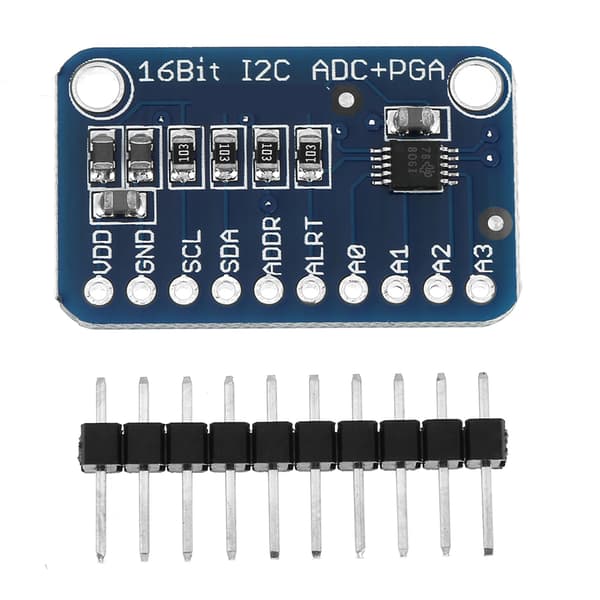

Chippen er ret lille, så den kommer på et breakout board med ferritter for at holde AVDD og AGND støjsvage. Interfacing sker via I2C. Adressen kan ændres til en af fire muligheder (se databladets tabel 5), så du kan have op til 4 tilsluttet på en enkelt 2-leder I2C-bus for 16 single-ended inputs.
Fire single-ended eller to differential inputs. Programmerbar komparator; intern lav-drift spændingsreference; intern oscillator; intern PGA.
Dette board/chip bruger I2C 7-bit adresser mellem 0x48-0x4B, der kan vælges med jumpere.
Specifikationer:
Bredt forsyningsområde: 2.0v til 5.5v;
Lavt strømforbrug: Kontinuerlig tilstand:
Kun 150uA Single-Shot tilstand: Auto Shut-Down;
Programmerbar datahastighed: 8sps til 860sps;
I2C Interface: Pin-valgbare adresser;
Størrelse:
2.8*1.8cm/1.1*0.7in
Vægt: 5g (ca.)
Pakken inkluderer:
1 x Modul

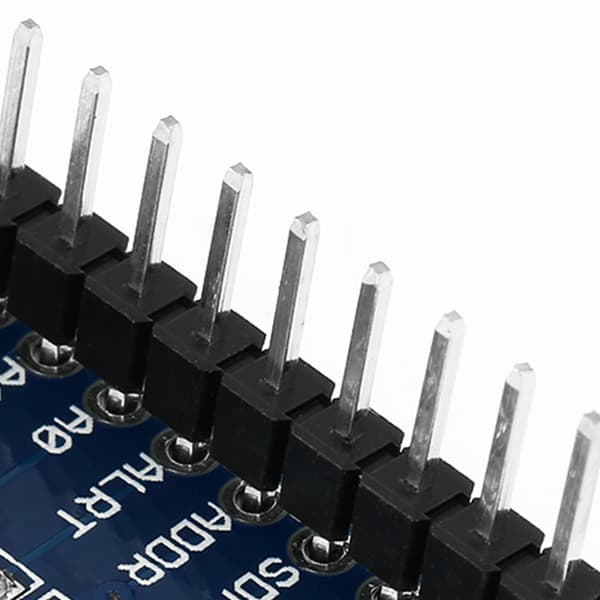

1 x Pin Header
.
