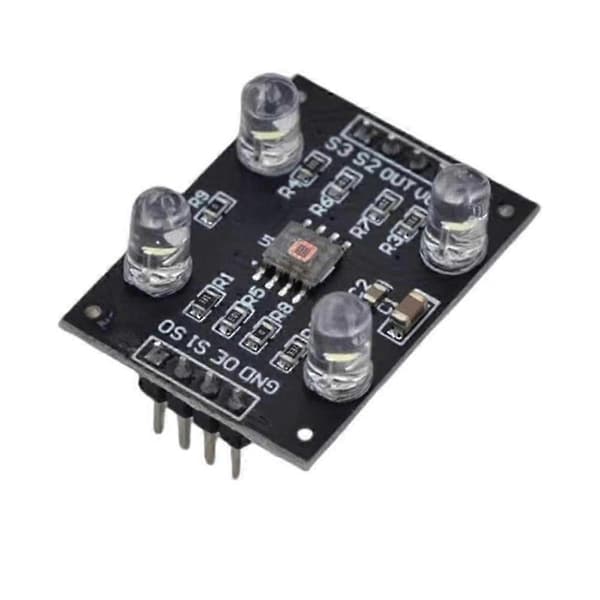

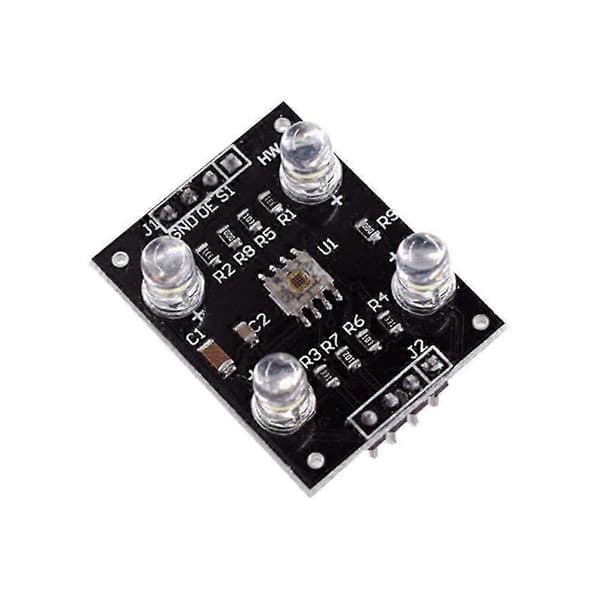

Beskrivelse

1. Indbygget TCS3200 farvesensor

2. Alle chippens ben er ført ud, og benene er standard 100mil (2,54 mm), hvilket er praktisk til brug på prikplader.

3. Strømforsyning 3-5v

4. Anti-lys interferens

5. Hvid LED, kan styre tænd og sluk. kan registrere ikke-lysende objektfarve

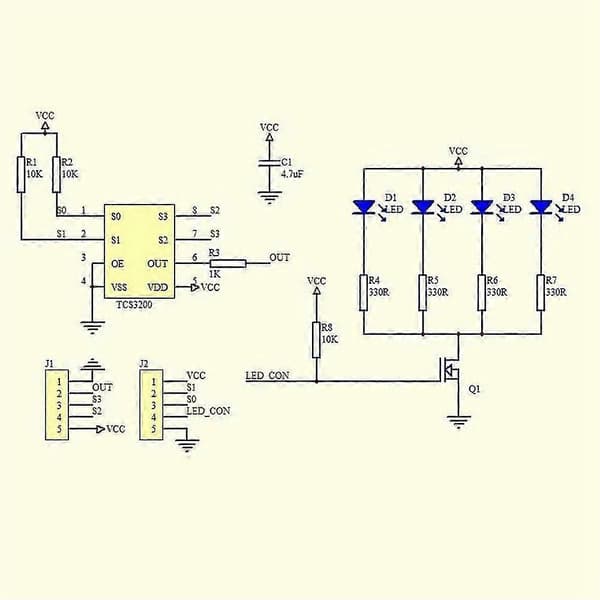

TCS230 8-benet SOIC overflademonteringspakke, på en enkelt chip har 64 fotodioder. Disse dioder er opdelt i fire typer. 16 af fotodioden med et rødt filter; 16 fotodioder med en ; 16 fotodioder med et blåt filter; de resterende 16 uden filter, kan al optisk information igennem.

Fotodiodechippen er forskudt, det er muligt at minimere ikke-ensartethed af den indfaldende stråling og derved øge nøjagtigheden af farvegenkendelsen; på den anden side er den samme farve på fotodioden 16 forbundet parallelt, jævnt fordelt i diodearrayet, du kan eliminere positionsfejlfarven. Arbejd ved hjælp af to programmerbare ben for dynamisk at vælge det ønskede filter. Typisk outputfrekvensområde for sensoren fra 2 Hz - 500 kHz, brugere kan også vælge to programmerbare ben til 100 %, 20 % eller 2 % af outputskalafaktoren eller slukket tilstand. Outputskalafaktor, så sensorens output kan tilpasses til forskellige måleområder og øger dens evne til at tilpasse sig. For eksempel, når du bruger en lavhastighedsfrekvenstæller, kan du vælge en lille skaleringsværdi, der matcher TCS230-outputfrekvens og tæller.

Farve: Sort

Materiale: PCB

Størrelse: PCB-dimensioner: 31,6(mm)x24,4(mm)



Pakkeindhold:

1 * Farvegenkendelsessensor



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
