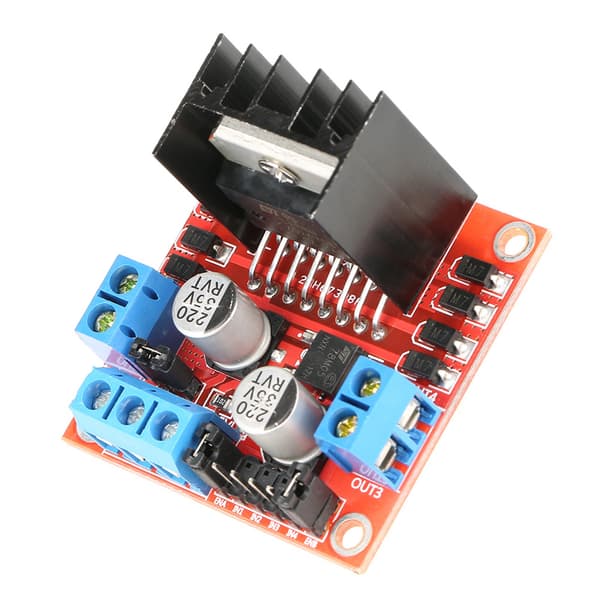

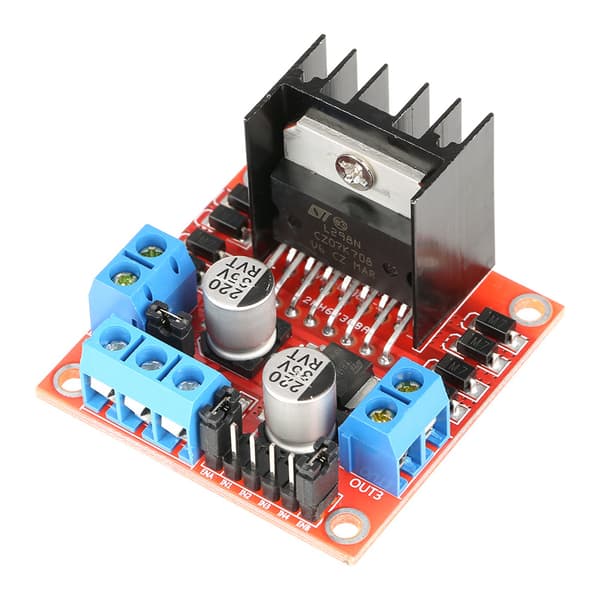

Funktioner:
Denne motordriver har stærk driveevne, lav varme, stærk anti-interferens evne.
H-bro dual channel type driver,
drive spænding er 5V til 35V, drive strøm er 2A.
Der er en stor køleplade ombord for bedre varmeafledning.

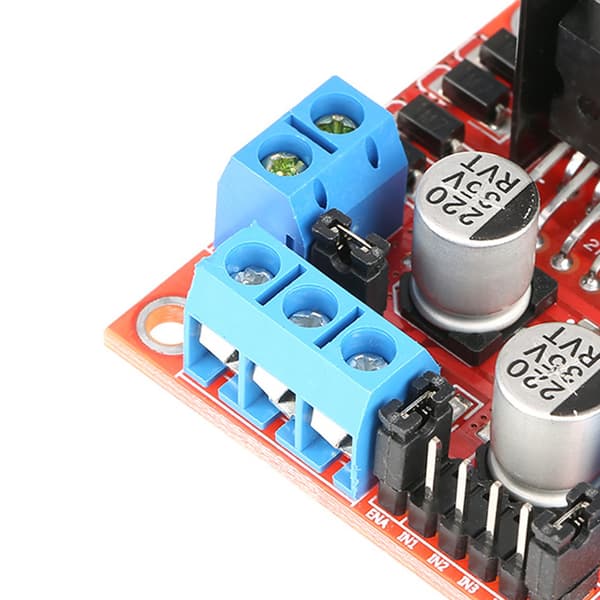

Praktisk at bruge, designet med skrueklemmer for nem ledningsføring.
Det bruges normalt til at drive stepmotor på smarte biler eller robotter.
Specifikationer:
Arbejdstilstand: H bro drive (dual-channel)
Hovedkontrolchip: L298N
Logisk Spænding: 5V
Drive Spænding: 5V-35V
Logisk Strøm: 0mA-36mA
Drive Strøm: 2A(MAX single-bridge)
Opbevaringstemperatur: -20℃ til +135℃
Maks. Effekt: 25W
Størrelse: 4.5*4.5*2.8cm/1.7*1.7*1.1in
Vægt: 27g(ca.)
Noter:
1. Når drivspændingen er 7V-12V, kan den bruge indbygget 5V logisk spænding som strømforsyning; når du bruger indbygget 5V som strømforsyning, skal du ikke indtaste spænding på +5V terminalen, men det kan føre til 5V spænding til ekstern brug. (dette er en almindelig applikation)
2. Når drivspændingen er højere end 12V og mindre end eller lig med 24V, for eksempel for at drive motor med en nominel spænding på 18V, skal du først trække jumperen ud af indbygget 5V output enable. Tilslut derefter 5V til 5V output port eksternt.
5V enable er et kontrolsignal med et 5V niveau; når inputsignalet er gyldigt og strømforsyningen til motordrevmodulet er normal, udsender motordrivermodulet strøm. Ellers, selvom strømforsyningen er normal, er der ingen strøm på motoren.
Pakken indeholder:
1 x
Motor Driver
