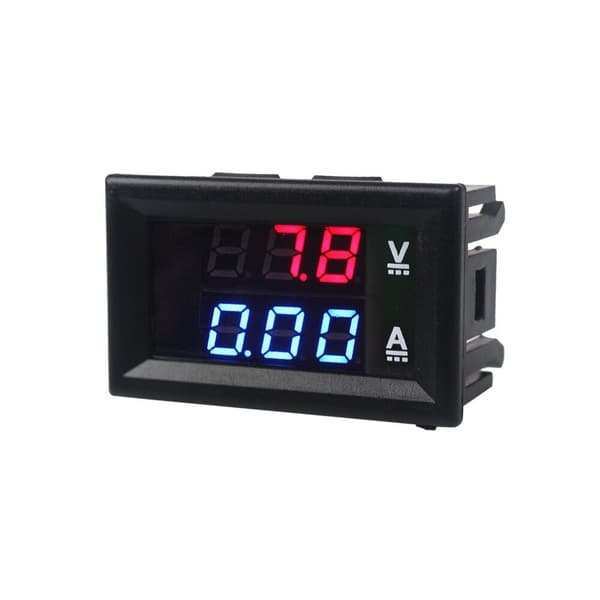

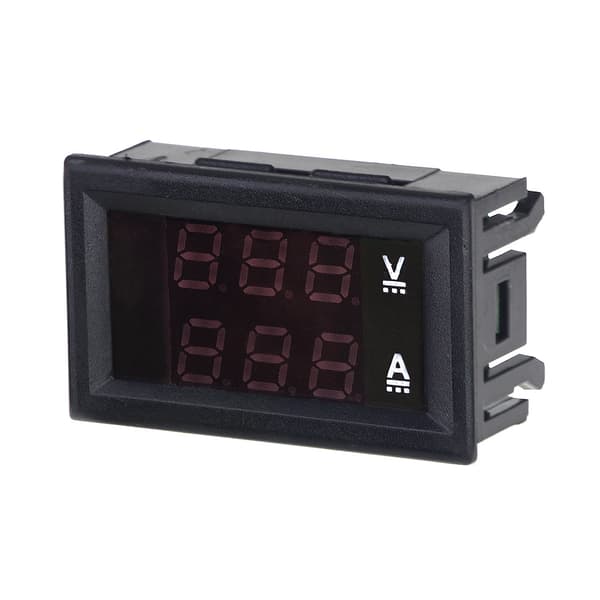

1 stk (rød og blå 10A) DC0-100V 10A LED DC dobbelt display digital spændings- og strømmeterhoved med ledning

Leveringsmængde: 1 stk

Spændingsmåleområde: 0,0V-100V

Strømtestinterval: 0-999mA, 0-10A, 0-50A, 0-100A (4 intervaller kan vælges)

Strømforsyningsområde: DC4-30,0V

Spændingsfejl: ±0,1%

Strømfejl: ±1%

Specifikation for ekstern shunt: 75 milliohm

Driftsstrøm: < 20mA

Opdateringshastighed: ca. 300mS én gang

Visningstilstand: Dobbelt tredimensionalt 0,28\" LED digitalt rør

Visningsfarve: rød + blå.

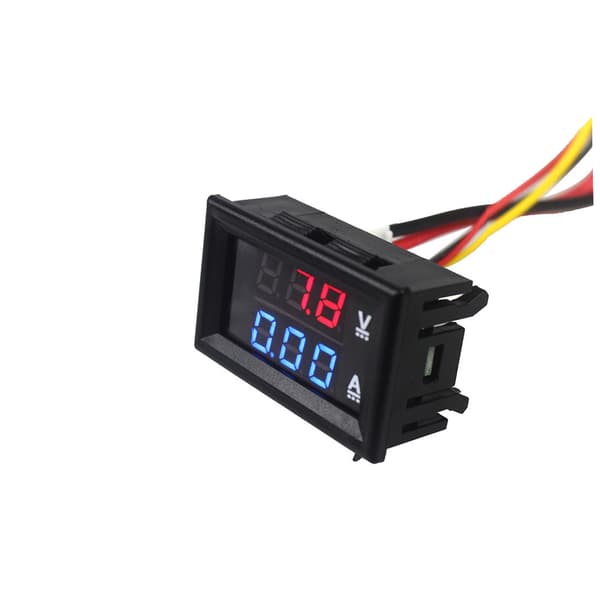

Ledningslængde: 15 cm

Ydre dimensioner: 48 x 29 x 22 mm, længde X bredde X tykkelse;

Monteringshul: 46 x 27 mm

Driftstemperatur: -10℃~65℃

Bemærk: intervallet på 50A eller 100A tabel uanset om den målte strøm er mindre end 10A skal være forbundet til shunten for at måle strømmen! Ellers vil det brænde meterhovedet.

Spændingsdisplayet er normalt, strømdisplayet 0,00 eller 0,0

Sørg for, at den tykke sorte ledning er forbundet til batteriets negative terminal, den tykke røde ledning til belastningens negative terminal. (Bemærk, at afladnings- og opladningsledningen ikke er den samme, se konceptet for belastning og strøm). (Meterhoved bruger originale importerede chips, fabrik efter meget streng test og kalibrering for at sikre, at der ikke er nogen kvalitetsproblemer, før de forlader fabrikken. Mød strømdisplay 0 99,99% af tilfældene er forkert tilsluttet, vær tålmodig og tjek ledningen omhyggeligt)

Strømdisplay er ikke tilladt

Hvis den direkte strømforsyning eller den uafhængige strømforsyning og udstyrets strømforsyning er fælles jord, så længe den tynde sorte linje kan afbrydes.

Tilsluttet strømforsyningen vises ikke

Hvor AC-strømmen gennem retificeringen af ​​elektriciteten skal være forbundet til en 1000uF elektrolytisk kondensator filtreret, før strømforsyningen til hovedet.

Bestem hovedet godt eller dårligt (følgende er de to tilfælde af normalt hoved)

ikke forbundet til shunten, forbundet til den tynde røde linje og den tynde sorte linje til strømforsyningen, intervallet på 50A meterhovedstrømdisplay 50,0 ~ 59,9, intervallet på 100A meterhoveddisplay 100 ~ 109;;

forbundet til shunten, forbundet til den tynde røde ledning og den tynde sorte ledning til strømforsyningen, intervallet på 50A meterhovedstrømdisplay 0,00, intervallet på 100A meterhoveddisplay 0,0;

Andre noter

Måling af strømmen kan kun strenges på den negative side af strømforsyningen og den negative side af belastningen.

Spændingsområde: 5 linjer af meterhovedets strømforsyningsområde er 4 ~ 28V, dvs. den tynde røde linje forbundet til spændingen må ikke overstige 28V.

Om konceptet for belastning og strømforsyning.
