Produktintroduktion: Modulet bruger for 's nye BMI160 6-aksede inertimotionssensor i en MEMS-sensorpakke, der integrerer den bedste 16-bit 3-aksede accelerometer med et 3-akset gyroskop med ultralavt strømforbrug.

Modulet kan udsende accelerationsdata (accelerationsværdier detekteret af enheden i X-, Y- og Z-retningerne) og gyroskopdata (den hastighed, hvormed enheden roterer omkring X-, Y- og Z-akserne). Når accelerometre og gyroskoper fungerer i fuld hastighed, er det typiske strømforbrug så lavt som 950A, hvilket kun er 50 % eller mindre af strømforbruget for lignende produkter på markedet.

Designet til smartphones, tablets og bærbare enheder, for BMI160 inkluderer en indbygget smart skridttæller-algoritme, der læser antallet af skridt direkte gennem registre.

Den indbyggede 3-aksede acceleration og 3-aksede gyroskop muliggør bevægelsesdetektion såsom løb og fitness. Modul indbygget LDO strømstyringschip, VIN understøtter 3,2~6V bred spændingsforsyning, har også en separat 3,3V interface, kompatibel med for 3,3V og 5V controller direkte drev.



Anvendelsesscenarie:

1. Gåtur

2. Accelerationsdetektion

3. Dip måling

4. Skærmskift horisontal / vertikal tilstand

Tekniske specifikationer:

Arbejdsspænding: 3,2V~6V

Strømforbrug: Mindre end 1mA

Interface tilstand: 2,54 pitch pin header

Acceleration valgfri skala: 2g/4g/8g/16g

Gyro valgfri skala: 125/s, 250/s, 500/s, 1000/s, 2000/s

Accelerometer nuldrift: 40mg

Gyro nuldrift: 10/s

Programmerbar frekvens: 25/32Hz~1600Hz

6D detektion og positionering

16-bit dataoutput

Slagfasthed: 10.000 gx 200s

2 programmerbare interrupt generatorer

Indbygget 1024

Arbejdstemperatur: -40C ~ +85C

Materiale: PCB

farve: Som vist



Pakkeindhold:

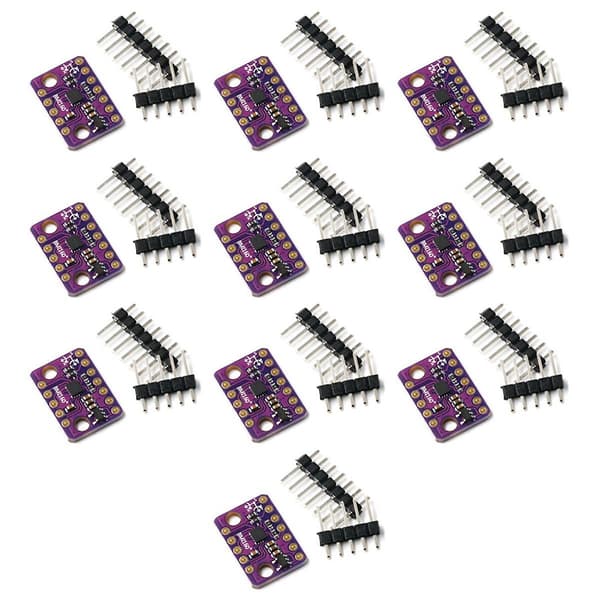

10 sæt Accelerometer Sensor Modul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
