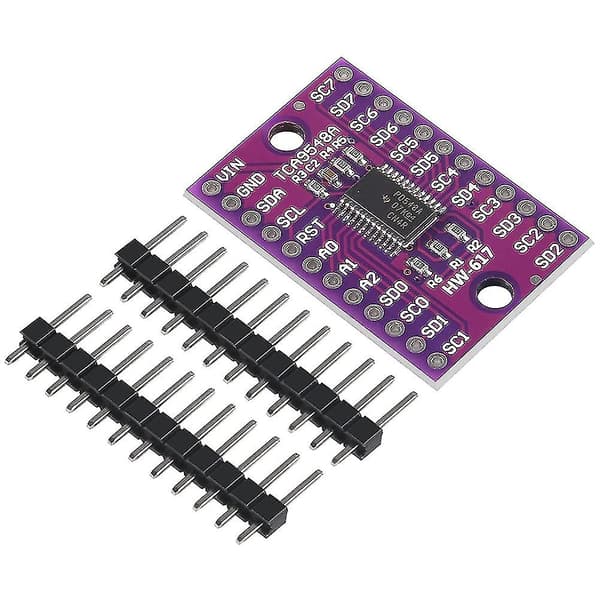

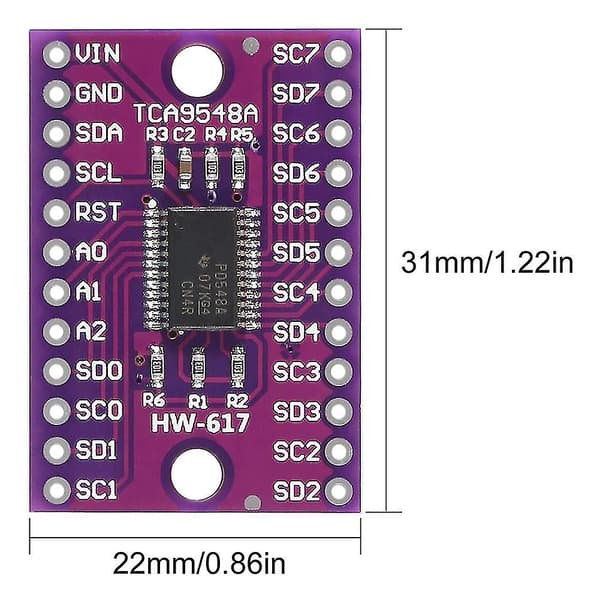

TCA9548A-adapteren forbindes til en I2C-enhed med flere adresser på den samme I2C-port på hovedstyrekortet for normal kommunikation og brug. Der er 8 I2C-grænseflader på en ekspander, og der er otte tovejs-switches, der kan styres af I2C-bussen. Dette betyder, at efter at 1 ekspander er tilsluttet, kan 8 adresser forbindes til den samme I2C-port. Når 8-kanals udvidelseskortet også bruges normalt, er standardadressen for denne ekspander 0x70; adressen kan ændres og indstilles inden for 0x70~0x77 efter dine behov. I alt kan 8 ekspandere kaskadekobles i adresserne 0x70~0x77, og hver ekspander kan forbinde 8 enheder med samme adresse. Dette gør det muligt at forbinde 64 enheder med samme adresse til den samme I2C-port og bruge dem normalt. Udvidelseskortet TCA9548A er kompatibelt med IIC-bussen og systemstyringsbussen (SMBus), har aktiv lav nulstillingsindgang, understøtter hot-plugging, lav standby-strøm, ingen fejl under opstart, og understøtter spændingsniveauskift mellem 1,8V, 2,5V, 3,3V og 5V busser. TCA9548A I2C IIC multiplexer breakout-kortet kan, afhængigt af indholdet i de programmerbare kontrolregistre, vælge hvilken som helst enkelt SCn/SDn-kanal eller kombination af kanaler. Når en timeout eller anden fejlagtig operation opstår, kan systemmasteren nulstille TCA9548A ved at trække /RESET-indgangen lav. På samme måde vil en power-on-reset fravælge alle kanaler og initialisere I2C/SMBus-tilstandsmaskinen. Nulstilling og initialisering kan også opnås ved at aktivere /RESET, og der er ikke behov for at slukke for komponenten. Switchen har en drejefunktion, så VCC-benene kan bruges til at begrænse den maksimale høje spænding gennem TCA9548A. CJMCU-9548 TCA9548 begrænser den maksimale høje spænding og tillader forskellige busspændinger at blive brugt på hvert kanalpar, så 1,8V, 2,5V eller 3,3V-komponenter kan kommunikere med 5V-komponenter uden yderligere beskyttelse. For hver kanal trækker eksterne pull-up-modstande busspændingen op til spændingsniveauet. Alle I/O-ben er 5V-tolerante. Materiale: Plast + Metal. Farve: Lilla. Pakkens indhold: 10 x TCA9548A I2C IIC 8-kanals udvidelseskort. Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan gøre, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
