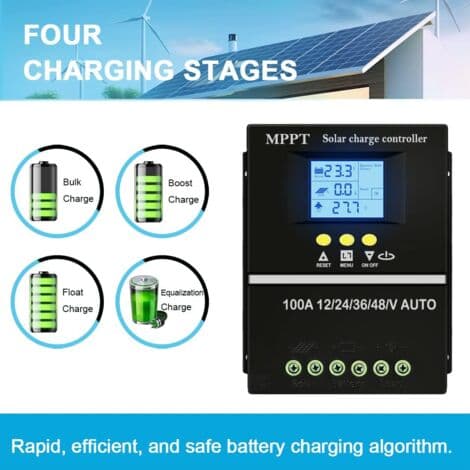

Generel beskrivelse

Denne højkvalitets MPPT + PWM solcelle-controller er designet til at optimere energieffektiviteten i dit solcelleanlæg. Selvom det ikke er en 100% MPPT-controller, er dens sporingseffektivitet imponerende og når op til 99,5%. Den genkender automatisk 12V, 24V, 36V og 48V spændinger og har dobbelte 5V USB-opladningsporte.

Tekniske specifikationer

Varetype: Solcelle-laderegulator

Materiale: ABS

Spænding: Kan tilpasses 12V, 24V, 36V, 48V

Nominel strøm: 100A

Maksimal PV-spænding: 100V

Maksimal solcelleindgang (Voc): 15-25V (12V batteri); 30-50V (24V batteri); 45-75V (36V batteri); 60-100 V (48 V batteri)

Maksimal fotovoltaisk indgangseffekt: 1200 W (12 V batteri); 2400 W (24 V batteri); 3600 W (36 V batteri); 4800 W (48 V batteri)

Kompatibilitet og tilbehør

Kompatibel med følgende batteriopladning:

Forseglet

GEL

Vådt

LifePO4

Installation

Følg de medfølgende instruktioner for at sikre korrekt og sikker installation. Sørg for, at systemet er slukket, før installationen påbegyndes.

Betjening

For at bruge controlleren skal du følge disse trin:

Lad aldrig batteriet aflade.

Lysstyringstilstand: Controlleren begynder at aflade efter 10 minutter om natten og stopper efter 10 minutter om dagen.

Lys- og forsinkelseskontroltilstand: Afladning begynder efter en 10-minutters forsinkelse ved skumring og stopper i henhold til en nedtællingstimer.

Generel kontroltilstand: Afladning opretholdes kontinuerligt.

Manuel kontroltilstand: Brug knappen '▼' til at kontrollere afladningsstatus.

Timerkontroltilstand: Tænd eller sluk regelmæssigt for afladning.

Testtilstand: Ligner lysstyringstilstandene, men med en reduceret forsinkelse.

Lavspændingsbeskyttelse: Controlleren aflader, hvis spændingen er for lav.

Andre oplysninger

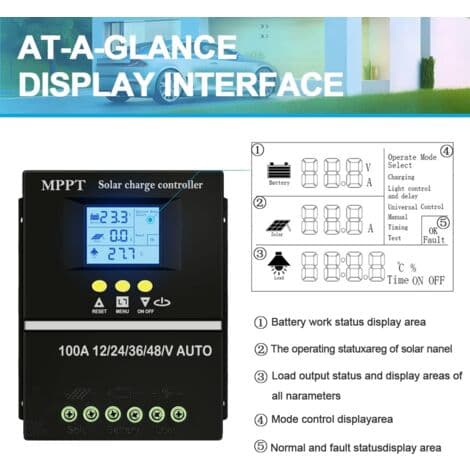

Controlleren er udstyret med en baggrundsbelyst, multifunktionel LCD-skærm, der viser klokken og giver adgang til 7 forskellige driftstilstande.
