1: Tilslutningsrækkefølgen for den elektriske kerne er: Først tilslut B -, derefter tilslut spændingsdetekteringsterminalen for den elektriske kerne, og fjernelsesrækkefølgen er omvendt.
2: Celle spændingsdetekteringsterminalerne er forbundet med flade ledninger med en afstand på 2,0. CN1-stiften er B -, den anden stift er B1, den tredje stift er B2, og så videre. Stiften er B+.
3: Standard flade ledninger, B -, P -, C -, skal bruges til spændingsdetekteringsledningen til den elektriske kerne. Den passende diametertråd skal vælges i henhold til den kontinuerlige afladningsstrøm og ladestrøm.
4: Når batteriet og beskyttelseskortet er tilsluttet, skal du måle spændingen mellem B+ og P -. Hvis den målte spænding er lig med batteriets samlede spænding, har beskyttelseskortet fungeret normalt.

Bemærk: Når du tilslutter beskyttelseskortet til battericellen eller fjerner det fra batteriet, skal du følge ovenstående rækkefølge. Hvis operationen ikke er i overensstemmelse med den krævede rækkefølge, vil komponenterne på beskyttelseskortet blive beskadiget, hvilket kan få alvorlige konsekvenser.

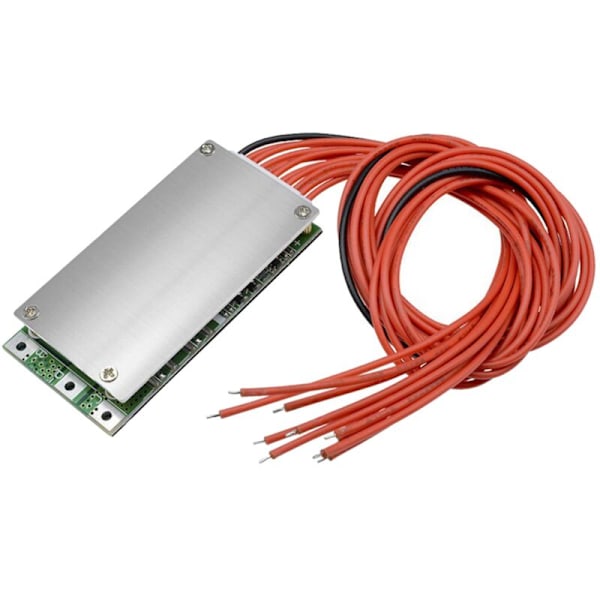

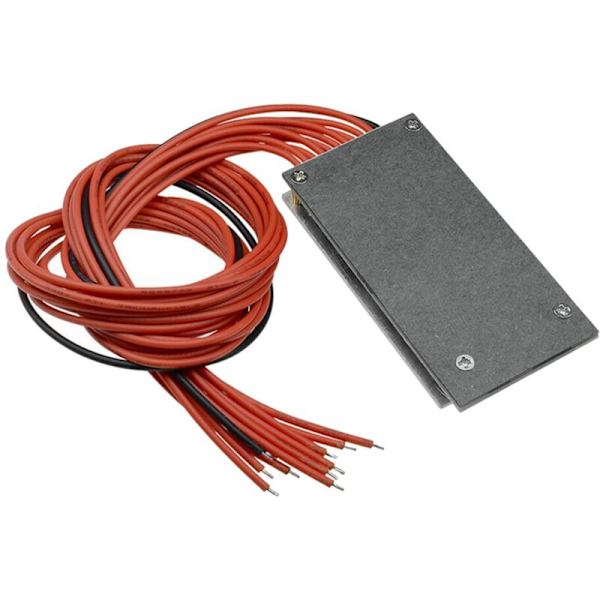

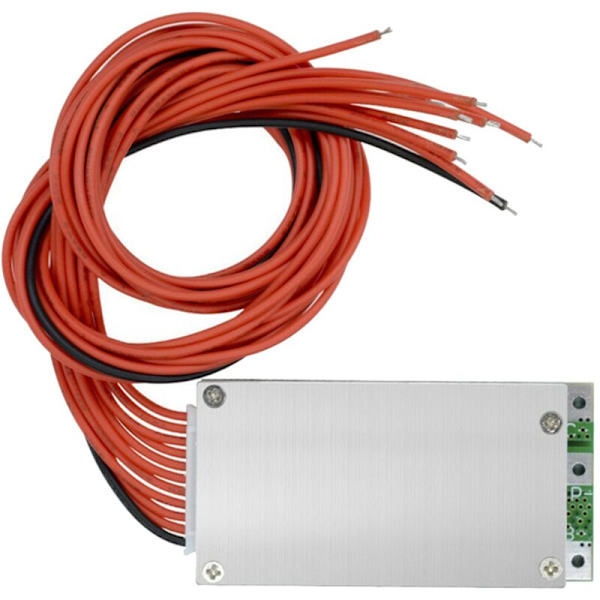

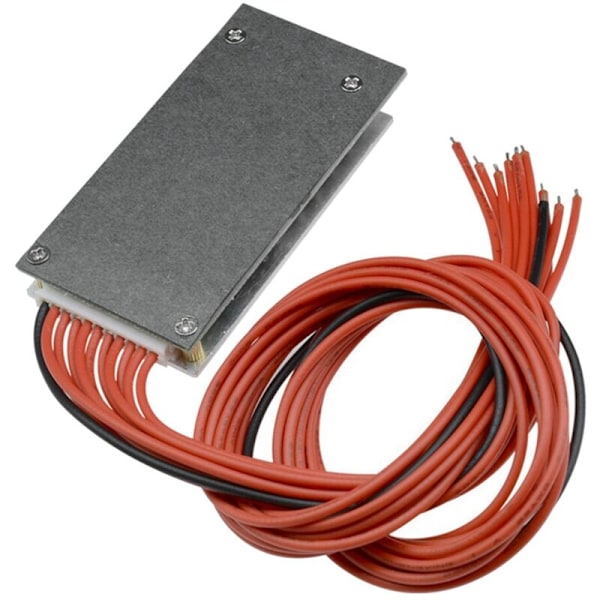

Navn: Lithium-batteriopladnings- og afladningsbeskyttelseskort
Specifikation: 10 serie, 36V, samme port, 15A
Type: samme port 1 afladning
Anvendeligt batteri: til 3608361036123615 og andre batterier
Størrelse: 63 x 33 x 9 mm
farve: sølv
Materiale: PCB + metal

Pakkens indhold:
1 x batteribeskyttelseskort
1 x fladkabel

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
