Funktioner:\r

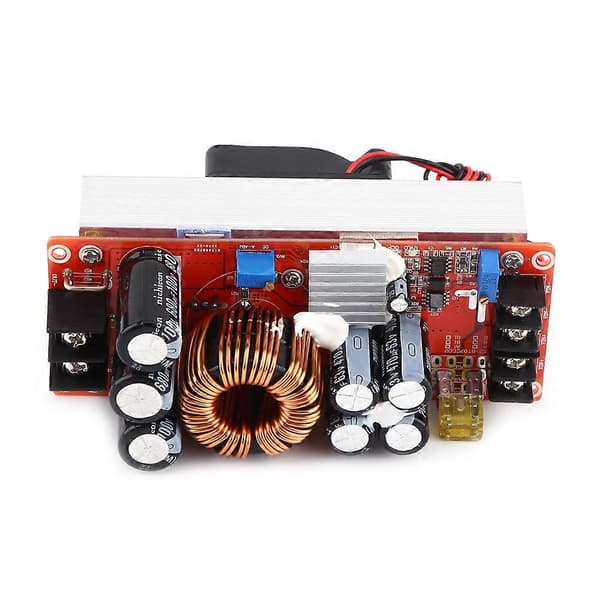

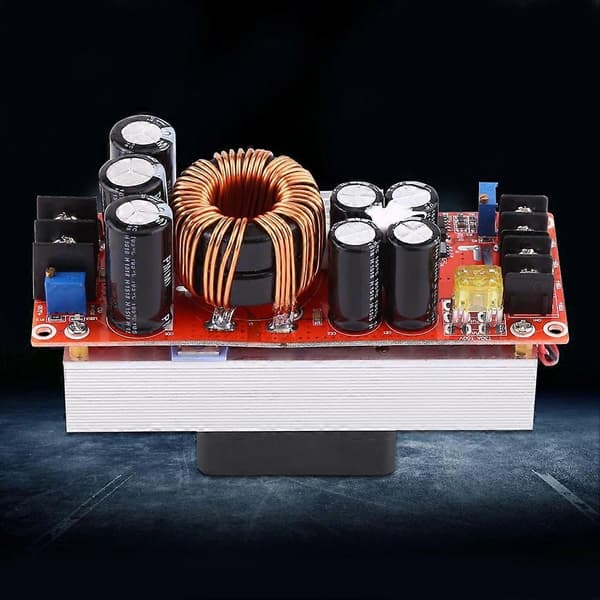

Strømforsyningsmodulet bruger dobbelte sendust magneter viklet med 1,2 mm kobbertråde.\r
100V/210A lavmodstands MOS med stor effekt og strømindgang, velegnet til stor effekt LED, motorer.\r
Understøtter omvendt indgangsbeskyttelse med MOS, så der er ingen bekymring for forkert indgangsledning og udbrænding af strømforsyningen.\r
Lavspændingsbeskyttelse beskytter modulet og batteriet mod skader fra overafladning, når der bruges et lagerbatteri som indgang.\r

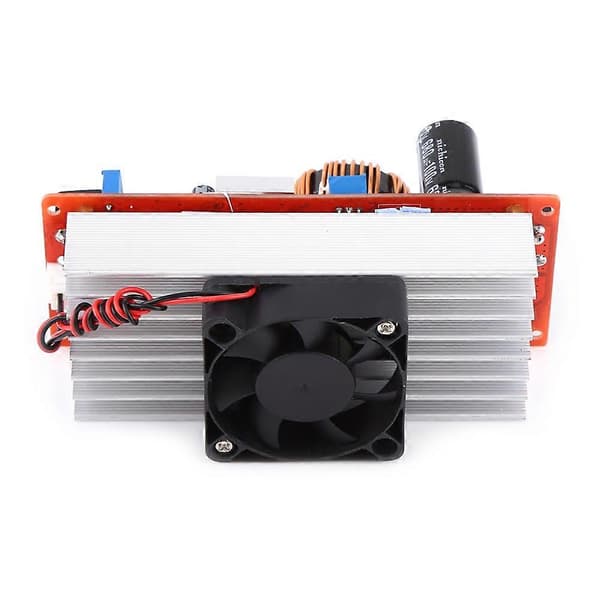

Fortykkede køleplade og intelligent temperaturstyret køleventilator spreder varmen bedre.\r
\r
\r
Specifikationer:\r
Type: Ikke-isoleret step-up modul (BOOST)\r
Indgangsspænding: DC10V til 60V\r
Maks. Indgangsstrøm: 30A (indgangsspænding 10V til 30V)\r
25A (indgangsspænding 31V til 60V)\r
Hvilestrøm: 15mA (vil stige ved konvertering af 12V til 20V)\r
Udgangsspænding: 12V til 90V (justerbar, standard er 19V)\r
Maks. Udgangsstrøm: 20A (relateret til forskellen mellem indgangs- og udgangsspænding, jo større spændingsforskel, jo mindre udgangsstrøm. Forbedre varmeafledningen, når strømmen er over 15A)\r
Konstant strømområde: 0,8A til 20A (+/-0,3A)\r
Omvendt indgangsbeskyttelse: Ja (150A MOS)\r
Lavere spændingsbeskyttelse: Ja (V8 til 50V justerbar, selvgendannelse)\r
Driftstemperatur: -40 til +85 (hvis temperaturen er for høj, skal du forbedre varmeafledningen)\r
Frekvens: 150KHz\r
Konverteringseffektivitet: 92% til 97% (Effektiviteten er relateret til indgangs-/udgangsspænding, strøm og spændingsforskel. Jo mindre forskel, jo højere effektivitet)\r
Indgangs overstrømsbeskyttelse: Ja (beskytter automatisk, når indgangen er mere end 35A, og strømforsyningsspændingen stiger ikke)\r
Kortslutningsbeskyttelse: Ja (indgang 30A sikring)\r
Ledningsmetode: Terminaler (brug venligst kobbertråd med stor strøm)\r
Maks. Udgangseffekt = Indgangsspænding*Maks. Strøm (Hvis indgang 12V, er den maksimale udgangseffekt=12V*30A = 360W)\r
Størrelse: 130 x 84 x 52mm / 5.11 x 3.3 x 2.04\"\r
\r
\r
Instruktion:\r
Spændingsjustering:\r
Tænd for modulet, mens det ikke er tilsluttet belastning, og juster derefter \"V-ADJ\" potentiometeret med uret for at øge, mod uret for at mindske. På grund af stor udgangskapacitanskapacitet vil responsen være langsom, når der justeres høj spænding til lav spænding.\r
Strømjustering:\r
Juster \"CC A-ADJ\" potentiometeret mod uret ca. 30 omgange for at minimere udgangsstrømmen, før der tilsluttes belastning. Juster derefter \"CC A-ADJ\" med uret til den strømværdi, du har brug for. Hvis du bruger modulet til batteriopladning, skal du tilslutte udgangen, efter at batteriet er helt afladet. Fordi jo mere energi der er tilbage i batteriet, jo mindre ladestrøm vil der være.\r
Justering af lav indgangsspændingsbeskyttelse:\r
Hvis vi indstiller en lav indgangsspændingsbeskyttelse for et 12V batteri, skal du tilslutte indgangen til en 10V spænding og derefter justere RV1 (med uret for at øge, mod uret for at mindske), indtil UVLO lyser. Nu er beskyttelsesspændingen 10V, det vil sige, når batterispændingen falder til 10V, vil modulet ikke øge spændingen, og udgangsspændingen vil være den samme som indgangsspændingen.\r
\r
Bemærk:\r
1. Udgangsledninger må ikke vendes om eller kortsluttes.\r
2, Hvis modulet er tilsluttet induktiv belastning, skal den minimale indgangsspænding være højere (f.eks. 24V), og den maksimale udgangseffekt skal være lavere (f.eks. 500W).\r
3, Hvis et lagerbatteri, en switch-strømforsyning, et solpanel eller en elektrisk generator bruges som indgangsstrømkilde, skal den lave spændingsbeskyttelsesværdi justeres lavere, ellers kan det forårsage skade.\r
\r
\r
Pakken indeholder:\r
1 x Modul
