Funktioner
1、100% ny og høj kvalitet.

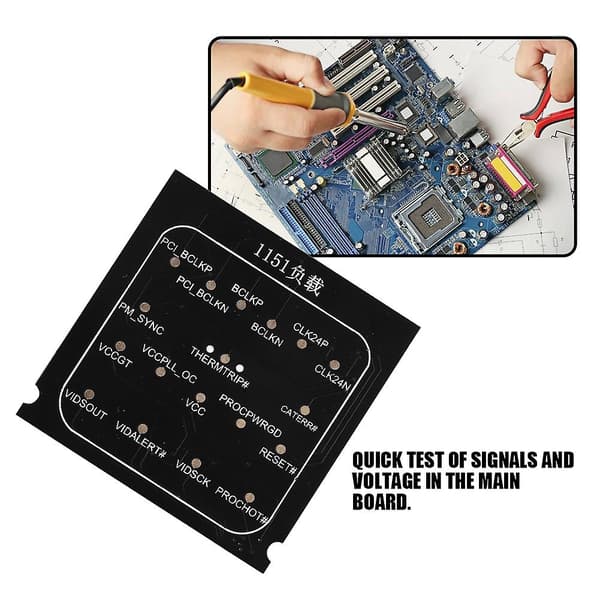

2、Designet til hurtig test af signaler og spænding i bundkortet.

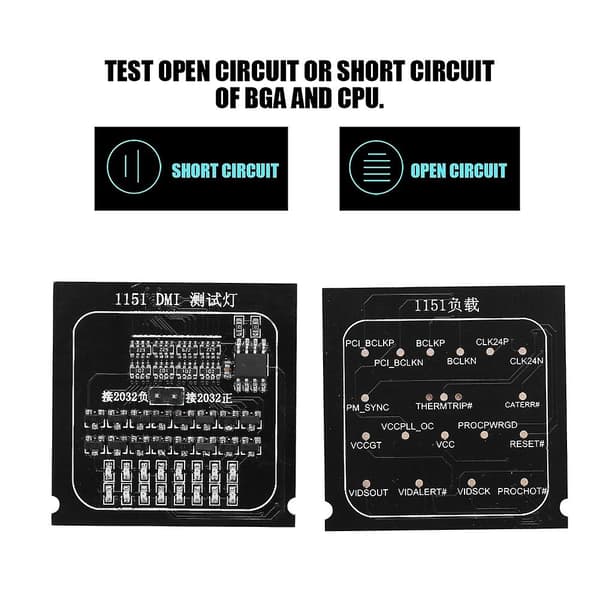

3、Bruges til at teste åbent kredsløb eller kortslutning af BGA og CPU.

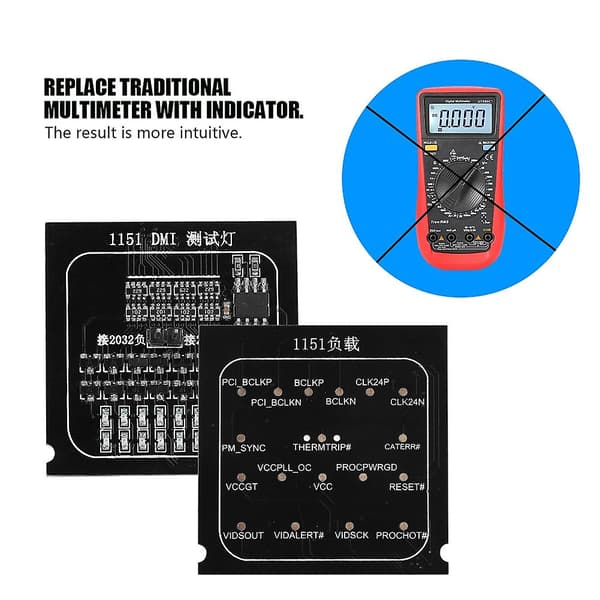

4、Erstat traditionelt multimeter med indikator, resultatet er mere intuitivt.

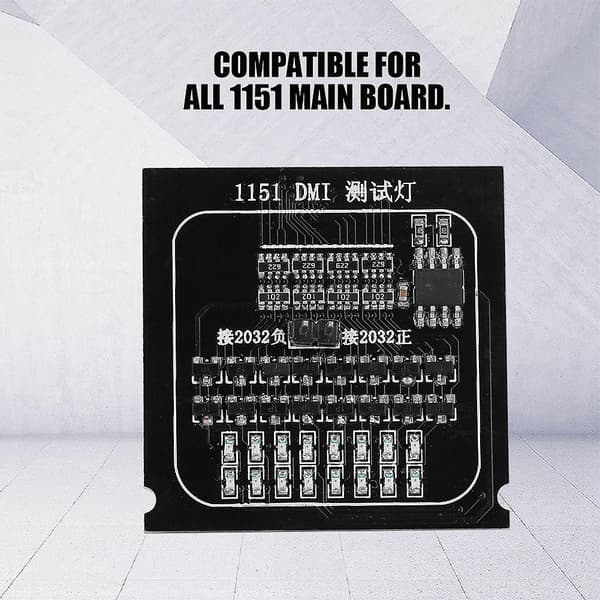

5、Kompatibel med alle 1151 bundkort.
Specifikation
Dette er designet til hurtig test af signaler og spænding i bundkortet. Det kan bruges til at teste åbent kredsløb eller kortslutning af BGA og CPU. Det bruger indikator til at angive hver bus og kontroltilstand, der erstatter traditionelt multimeter, sammenlignet med hvilket det er mere intuitivt.
Funktioner:
1. 100% ny og høj kvalitet.
2. Designet til hurtig test af signaler og spænding i bundkortet.
3. Bruges til at teste åbent kredsløb eller kortslutning af BGA og CPU.
4. Erstat traditionelt multimeter med indikator, resultatet er mere intuitivt.
5. Kompatibel med alle 1151 bundkort.
Specifikationer:
Materiale: PCB
Farve: Sort
Kompatibilitet: til alle 1151 bundkort.
Størrelse: 38 * 38 * 3 mm / 1,5 * 1,5 * 0,1 tommer
Vægt: Ca. 26g
Instruktioner:
1. Sæt 1151 testindikatoren i 1151 CPU-slot og tryk CPU-dækpladen ned (bemærk at den denne gang ikke kan få strøm), med 2023 3V batteri mod testlampens rækkenåle, vil alle DMI-signallamper lyse op. Hvis lyset er slukket, betyder det, at der er en kortslutning. Du kan ryste CPU-kompressionsstangen og bruge et multimeter til at foretage en yderligere bestemmelse.
2. Når ovenstående trin er testet normalt, skal du installere CPU-belastningen i pass-prøvetrinnet og bruge oscilloskop til at teste, om forskellige spændinger, ure og andre signaler er normale eller ej.
Pakken inkluderer:
1 x testkort med indikator
1 x testkort uden indikator
Bemærkninger:
1. Når du bruger 1151 testkortet, når batteriet er mod afløbsstiften, er indikatoren slukket, det kan være, at de positive og negative terminaler er forbundet baglæns, udskift venligst batteriets positive og negative terminaler.
2. Efter flere ganges brug vil indikatoren tænde eller dæmpe, da testlampens spænding ikke er tilstrækkelig, udskift venligst batteriet selv.
3. Forskellige signaler fra testeren, såsom CPU-strømforsyningsspænding, kan muligvis ikke detekteres på grund af 1151 bundkortets særegenhed. Brug venligst det samme bundkort til sammenligning eller andre metoder til at bedømme.
