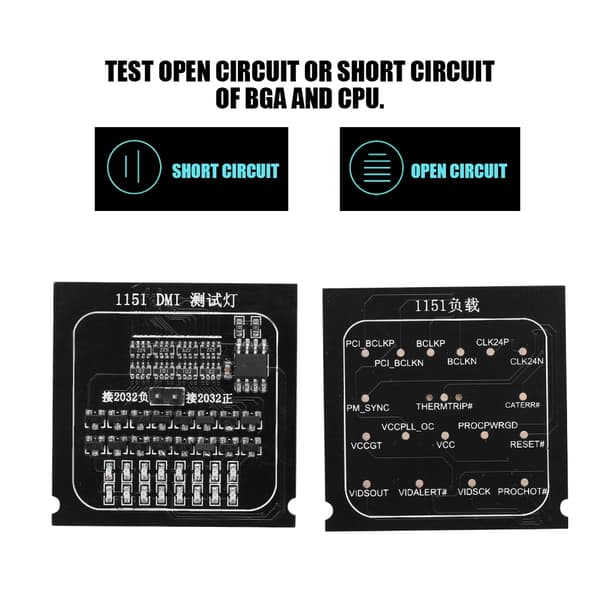

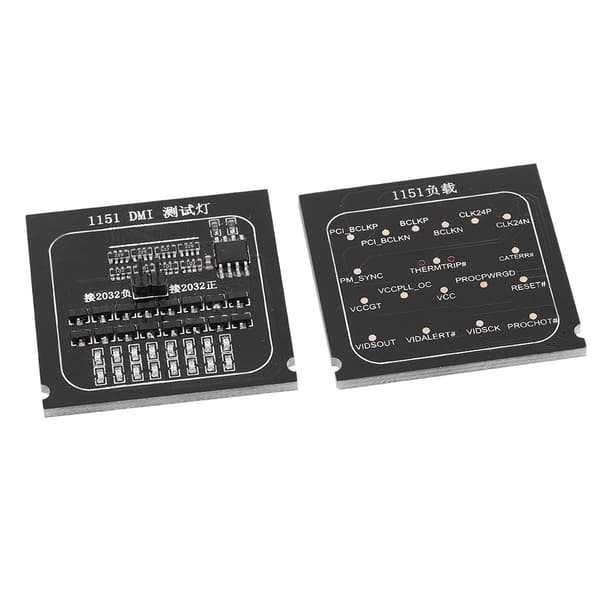

Dette er designet til hurtig test af signaler og spænding i hovedkortet. Det kan bruges til at teste åbent kredsløb eller kortslutning af BGA og CPU. Det bruger en indikator til at angive hver bus og kontroltilstand, der erstatter traditionelt multimeter, sammenlignet med hvilket det er mere intuitivt.\r

\r

\r

\r
 Funktioner:\r

\r

\r

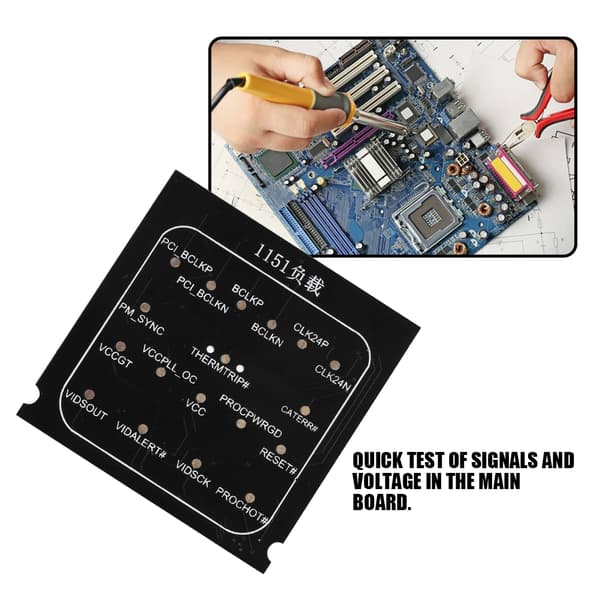

2. Designet til hurtig test af signaler og spænding i hovedkortet.\r

\r
3. Bruges til at teste åbent kredsløb eller kortslutning af BGA og CPU.\r

\r

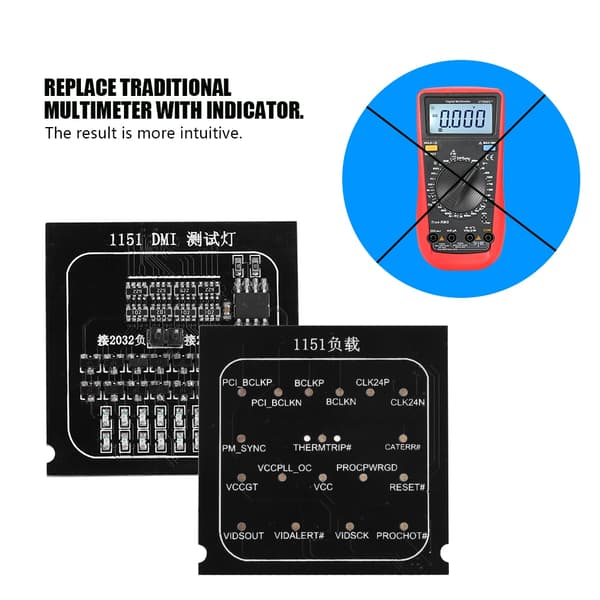

4. Udskift traditionelt multimeter med indikator, resultatet er mere intuitivt.\r

\r

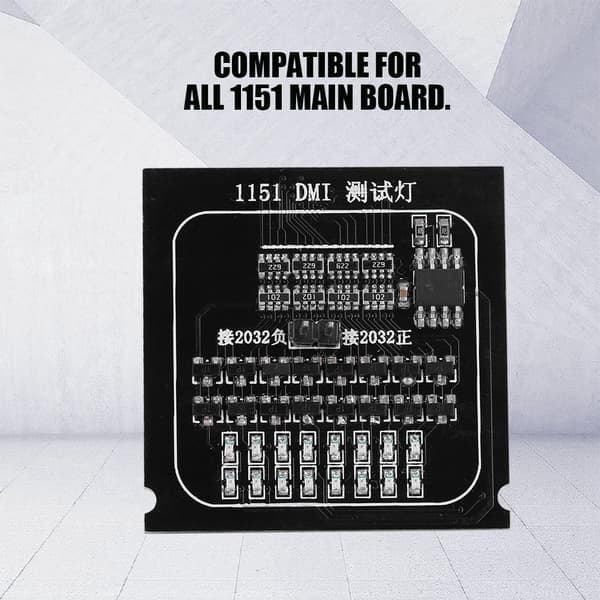

5. Kompatibel med alle 1151 hovedkort.\r

\r

\r

\r
Specifikationer:\r

\r
Materiale: PCB\r

\r
Farve: Sort\r

\r
Kompatibilitet: til alle 1151 hovedkort.\r

\r
Størrelse: 38 * 38 * 3mm / 1.5 * 1.5 * 0.1inch\r

\r
Vægt: Ca. 26g\r

\r

\r

\r
Instruktioner:\r

\r
1. Sæt 1151 testindikatoren i 1151 CPU-slot og tryk CPU-dækpladen ned (bemærk at den ikke kan få strøm denne gang), med 2023 3V batteri mod testlamperækkens nåle, vil alle DMI-signallamper lyse. Hvis lyset er slukket, betyder det, at der er en kortslutning. Du kan ryste CPU-kompressionsstangen og bruge et multimeter til at foretage en yderligere bestemmelse.\r

\r
2. Når ovenstående trin er testet normalt, skal du installere CPU-belastningen i pass-prøvetrinnet og bruge et oscilloskop til at teste, om forskellige spændinger, ure og andre signaler er normale eller ej.\r

\r

\r

\r
Pakken inkluderer:\r

\r
1 x Testkort med indikator\r

\r
1 x Testkort uden indikator\r

\r

\r

\r
Bemærkninger:\r

\r
1. Når du bruger 1151-testkortet, når batteriet er mod afløbsstiften, er indikatoren slukket, det kan være, at de positive og negative terminaler er forbundet baglæns, skal du udskifte batteriets positive og negative terminaler.\r

\r
2. Efter flere ganges brug vil indikatoren tænde eller dæmpes, fordi spændingen på testlampen ikke er nok, skal du selv udskifte batteriet.\r

\r
3. Forskellige signaler fra testeren, såsom CPU-strømforsyningsspænding, kan muligvis ikke detekteres på grund af 1151-bundkortets særlige karakter. Brug det samme bundkort til sammenligning eller andre metoder til at bedømme.\r
