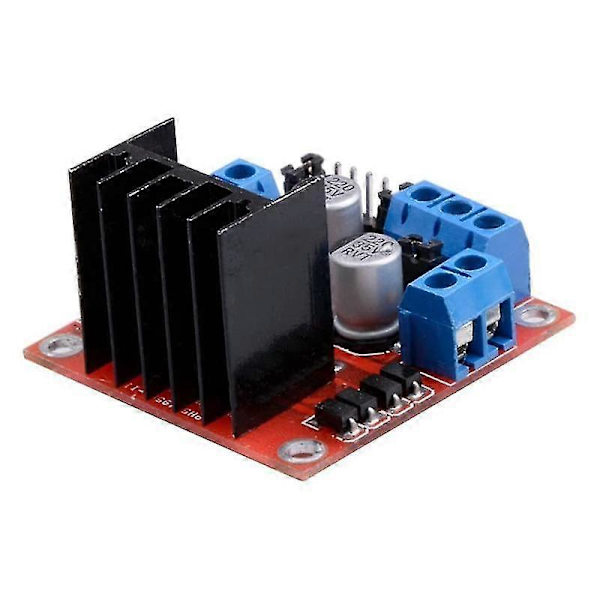

To-kanals H-bro driver arbejdsmodus skaber højere arbejdseffektivitet, L298N som hovedchip, kan drive en 2-faset stepmotor, en 4-faset stepmotor eller to DC-motorer.

For at undgå at beskadige spændingsstabiliseringschippen, skal du bruge en ekstern 5V logisk forsyning, når du bruger mere end 12V drivspænding.

Brug filterkondensatorer med stor kapacitet og diode med friløbsbeskyttelsesfunktion, hvilket øger pålideligheden.

Høj arbejdsstyrke op til 46v, stor strøm kan nå 3A MAX og fortsætte strømmen er 2A, effekt til 25w.

Filterkapacitans med stor kapacitet, efterstrømsbeskyttelsesdiode, mere stabil og pålidelig.

Specifikation:

Chip: L298N

Logisk spænding: 5V

Logisk strøm 0mA-36mA

Maksimal effekt: 25W

Drivspænding: 5V-35V

Drivstrøm: 2A (For hver DC-motor)

Driftstilstand: Dobbelt H-bro driver (kan drive 2 DC-motorer)

Årsag 1: Brug L298N til hovedchip

L298N er en slags højspændings-, højstrømsmotordriverchip. Funktioner som høj arbejdsspænding (maksimal spænding op til 46V), stor udgangsstrøm (øjeblikkelig strøm op til 3A), kontinuerlig arbejdsstrøm 2A og 25W nominel effekt. Har 15 ben som pakke.

To indbyggede H Birdge højspændings- og storstrøms fuldbro-drivere kan bruges til at drive DC-motoren og stepmotoren, relæspolen og så videre.

Chippen kan tilsluttes ekstern detekteringsmodstand for at give variationerne til styrekredsløbet.

Ved at bruge L298N Chip til at drive motoren, kan chippen drive en stepmotor eller fire-faset stepmotor og også to DC-motorer. Ved at bruge standard logisk niveau signalstyring har den to aktiveringsstyreender. Det tillader eller forbyder enhed at have en logisk strømforsyningsindgang uden indvirkning af indgangssignal, hvilket gør det muligt for den interne logiske kredsløbsdel at arbejde ved lav spænding.

Årsag 2: Bred anvendelse

størrelse: 43 x 43 x 27 mm

Materiale: PCB

farve: rød

Pakkens indhold:

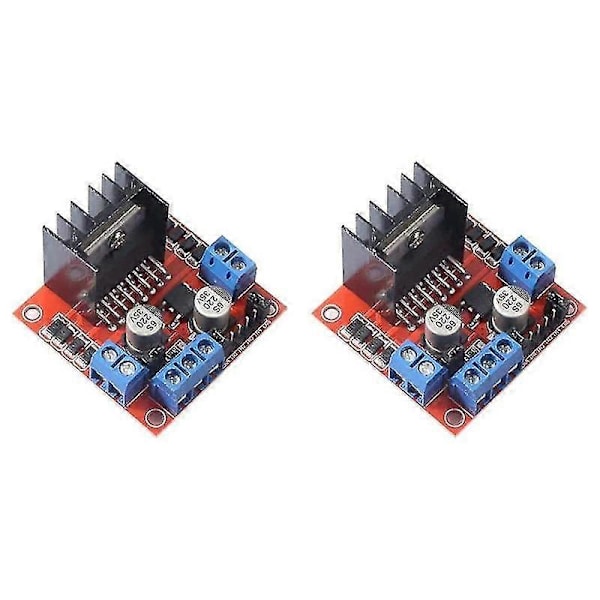

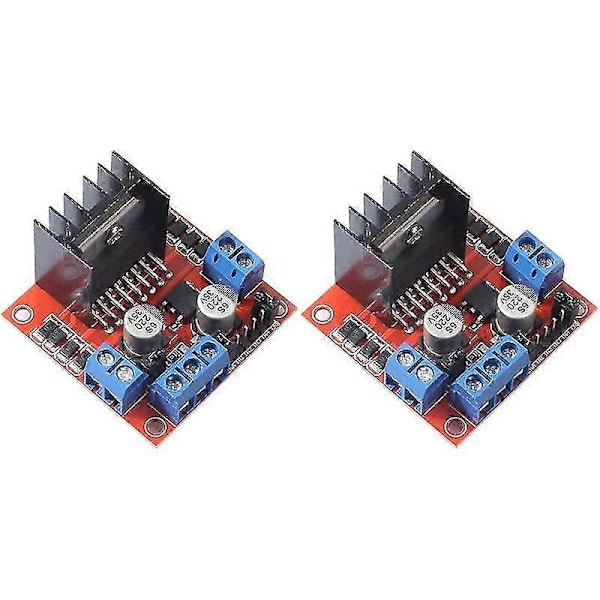

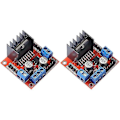

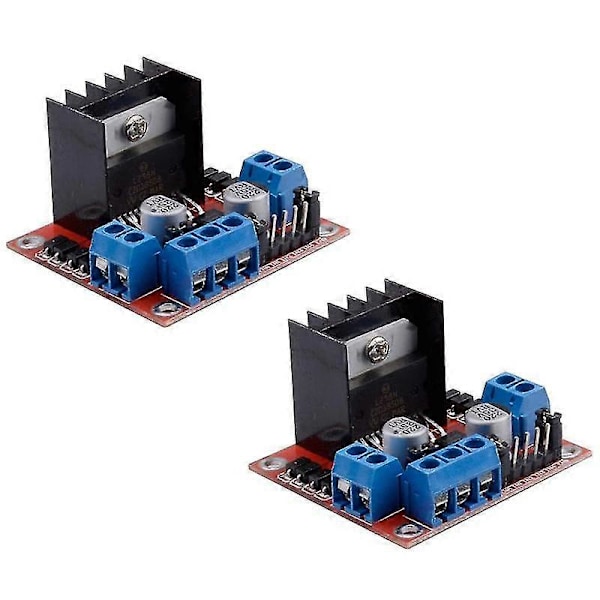

2 x L298N Motor Drive Controller Board Modul

Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
