Dobbeltkanals H-bro drivertilstand skaber højere arbejdseffektivitet, L298N som hovedchip, kan drive en 2-faset stepmotor, en 4-faset stepmotor eller to DC-motorer.







For at undgå at beskadige spændingsstabiliseringschippen, skal du bruge en ekstern 5V logikforsyning, når du bruger mere end 12V drivspænding.







Brug filterkondensatorer med stor kapacitet og diode med friløbsfunktion, hvilket øger pålideligheden.







Høj arbejdskraft op til 46v, stor strøm kan nå 3A MAX og kontinuerlig strøm er 2A, effekt til 25w.







Filterkapacitans med stor kapacitet, efterstrømsbeskyttelsesdiode, mere stabil og pålidelig.













Specifikation:







Chip: L298N







Logikspænding: 5V







Logikstrøm 0mA-36mA







Maksimal effekt: 25W







Drivspænding: 5V-35V







Drivstrøm: 2A (for hver DC-motor)







Driftstilstand: Dobbelt H-bro driver (kan drive 2 DC-motorer)







Årsag 1: Brug L298N til hovedchip







L298N er en slags højspændings-, højstrømsmotordriverchip. Funktioner som høj arbejdsspænding (maksimal spænding op til 46V), stor udgangsstrøm (øjeblikkelig strøm op til 3A), kontinuerlig arbejdsstrøm 2A og 25W nominel effekt. Har 15 stifter som pakke.







To indbyggede H Birdge højspændings- og storstrøms fuldbrodrivere kan bruges til at drive DC-motoren og stepmotoren, relæspolen og så videre.







Chippet kan tilsluttes ekstern detekteringsmodstand for at give variationerne til styrekredsløbet.







Ved at bruge L298N-chip til at drive motoren kan chippet drive en stepmotor eller firefaset stepmotor, og også to DC-motorer. Ved hjælp af standardlogikniveausignalkontrol har den to aktiveringskontrolender. Det tillader eller forbyder enheden at have en logisk strømforsyningsindgang uden påvirkning af indgangssignalet, hvilket får den interne logikkredsdel til at fungere ved lav spænding.







Årsag 2: Bred anvendelse







Størrelse: 43 x 43 x 27 mm







Materiale: PCB







Farve: rød













Pakkeindhold:

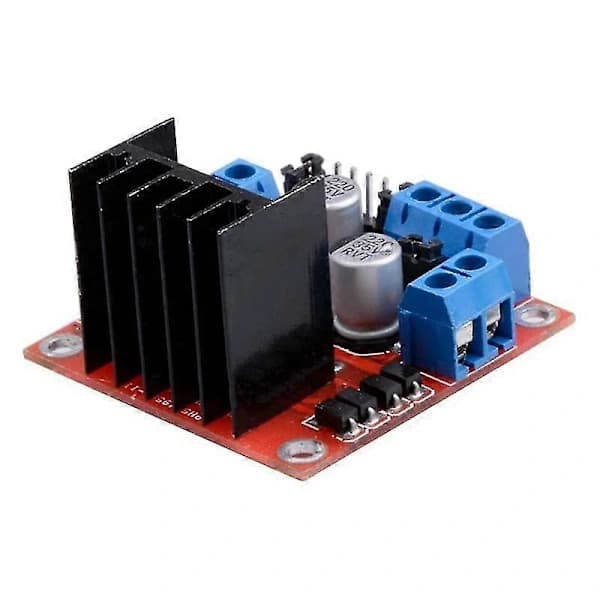

2 x L298N Motordriver Kontrolkort Modul













Kun ovenstående pakkeindhold, andre er ikke inkluderet.







Bemærk: Lysrefleksion og forskellige skærme kan få farven på elementet på billedet til at afvige lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
