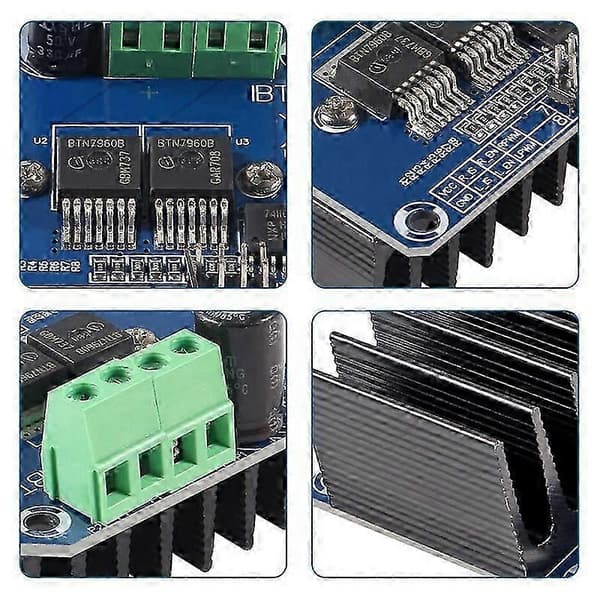

Denne driver bruger chips BTS7960 sammensat af højeffekt drev fuld H-bro drivermodul med termisk overstrømsbeskyttelse. Dobbelt BTS7960 H-bro driverkredsløb, med et stærkt drev og effektivt isolerer mikrocontrolleren og motordriveren! Højstrøm 43A
Dobbelt BTS7960 stor strøm (43 A) H bro driver;
5V isolering med MCU, og effektivt beskytter MCU;
5V strømindikator om bord;
spændingsindikation af motordriverens udgangsende; kan lodde køleplade;

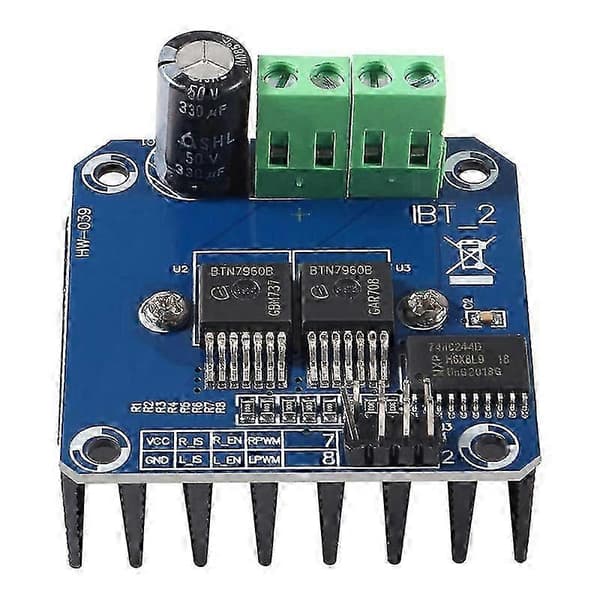

PIN-definition:
1. RPWM: Højre drej PWM
2. LPWM: Venstre drej PWM
3. R_EN: Højre drej aktivering (høj aktiv)
4. L_EN: Venstre drej aktivering (høj aktiv)
5. R_IS: Højre drej strømadvarsel (kan efterlade flydende)
6. L_IS: Venstre drej strømadvarsel (kan efterlade flydende)
7. VCC: (5V)
8. GND
Forbindelser:
1:
VCC: 5V fra Microcontroller(MCU)
GND: GND fra Microcontroller(MCU)
L_PWM: PWM eller 5V fra Microcontroller(MCU) for CCW(CW) drejninger
R_PWM: PWM eller 5V fra Microcontroller(MCU) for CW(CCW) drejninger
R_EN og L_EN: 5V fra Microcontroller(MCU)
2:
VCC: 5V fra Microcontroller(MCU)
GND: GND fra Microcontroller(MCU)
L_PWM: 5V fra Microcontroller(MCU) for CCW(CW) drejninger
R_PWM: 5V fra Microcontroller(MCU) for CW(CCW) drejninger
R_EN og L_EN: PWM fra Microcontroller(MCU)
Behøver kun fire linjer fra MCU til drivermodulet (GND. 5V. PWM1. PWM2);
isoleringschip 5 V strømforsyning (kan deles med MCU 5 V);
for at vende motoren fremad, to PWM-indgangsfrekvenser op til 25kHZ;
to varmestrømme, der passerer gennem et fejl signal output;
isoleret chip 5V strømforsyning (kan deles med MCU 5V), kan også bruge den indbyggede 5V forsyning;
forsyningsspændingen 5,5V til 27V;
Farve: blå+sort
Materiale: PCB
Størrelse: 4 x 5 x 1,2 cm
Pakkeindhold:

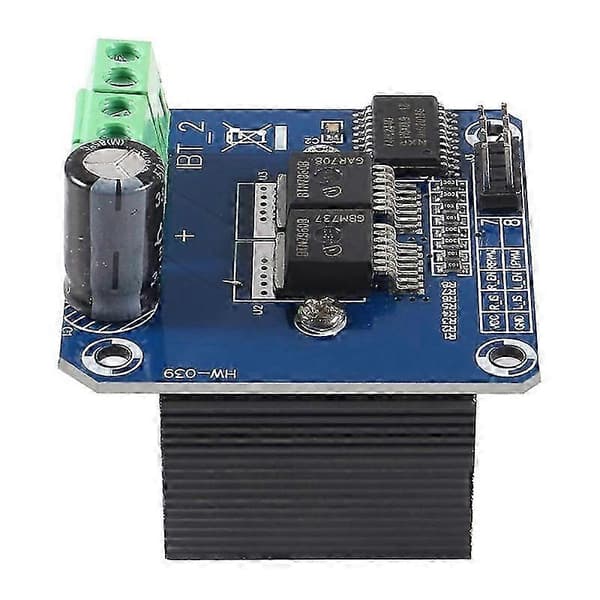

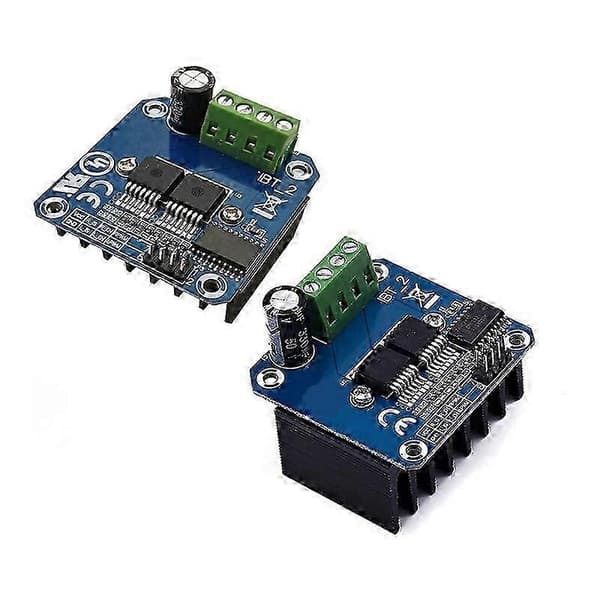

2 x BTS7960B H-bro 43A Højtydende Motordrivermodul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
