Oversigt
Højdepunkter

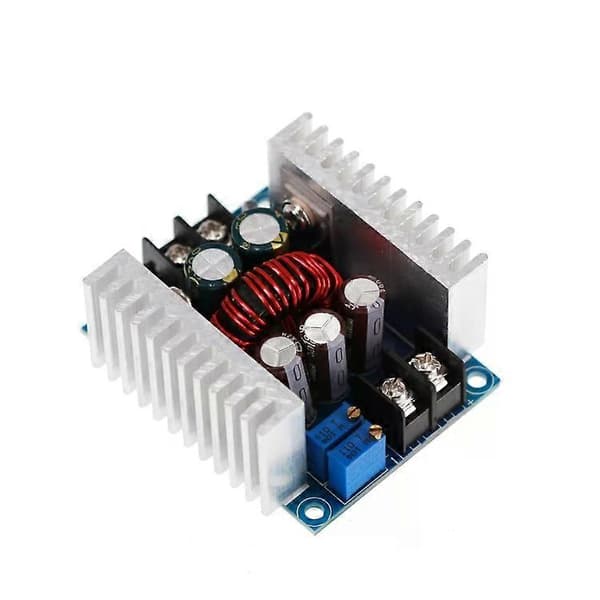

Modulegenskaber: synkron ensretning ikke-isoleret buck konstant strøm konstant spændingsmodul CC CV opladningsmodul
Anvendelsesområde: højeffekts LED konstant strømdrev, lithiumbatteriopladning (inklusive ferroelektrisk), 4V, 6V, 12V, 14V, 24V batteriopladning, nikkel-cadmium nikkel-metalhydridbatteri (ba
Indgangsspænding: 6-40VDC
Udgangsspænding: kontinuerligt justerbar (1,2-35VDC) under 32V i lang tid (gælder for applikationer, hvor indgangsspændingen er højere end udgangsspændingen og ikke kan boostes)
Udgangsstrøm: maksimalt 20A, langvarig inden for 15A (tilføj en blæser for at sprede varme, når effektrørets temperatur overstiger 65 grader, og brug en reduceret rating til højspændingsudgang)
Vigtige egenskaber
Mål (Længde x Bredde x Højde) 7cm x 7cm x 6cm vægt 0,11kg Lagerplacering Oprindelsesland Mærke SUNSKY

Forsendelsesinformation

Vægt pr. vare 0,11 kg
Mål pr. vare (LWH) 7 x 7 x 6 cm
Kartonvægt 0,11 kg
Kartonmål (LWH) 7 x 7 x 6 cm
Styk pr. karton 3
Lagerplacering
Produktbeskrivelse1. Modulegenskaber: synkron ensretning ikke-isoleret buck konstant strøm konstant spændingsmodul CC CV opladningsmodul2. Anvendelsesområde: højeffekts LED konstant strømdrev, lithiumbatteriopladning (inklusive ferroelektrisk), 4V, 6V, 12V, 14V, 24V batteriopladning, nikkel-cadmium nikkel-metalhydridbatteri (batteripakke) opladning, solpaneler, vindmøller3. Indgangsspænding: 6-40VDC4. Udgangsspænding: kontinuerligt justerbar (1,2-35VDC) under 32V i lang tid (gælder for applikationer, hvor indgangsspændingen er højere end udgangsspændingen og ikke kan boostes)5. Udgangsstrøm: maksimalt 20A, langvarig inden for 15A (tilføj en blæser for at sprede varme, når effektrørets temperatur overstiger 65 grader, og brug en reduceret rating til højspændingsudgang)6. Strømbegrænsningsområde: 0,2-20A (justering) tilføj en blæser, hvis modulet overstiger 65 grader7. Lav spændingsforskel: 3V8. Driftsfrekvens: 150KHZ9. Konverteringseffektivitet: ca. 96% høj, effektiviteten er relateret til spændingsforskel og brugsmiljø10. Udgangs ripple: ripple ca. 50mV (eksklusive støj) 20M båndbredde (kun til reference) indgang 24V målt11. Arbejdstemperatur: -10 til +75 grader Celsius (vær opmærksom på effektrørets temperatur ved faktisk brug, hvis temperaturen er for høj, skal du øge varmeafledningen eller bruge den ved en reduceret rating)12. Potentiometerjusteringsretning: med uret (forøg), mod uret (reducer)13. Udgangskortslutningsbeskyttelse: ja (øjeblikkelig beskyttelse) konstant strøm (den aktuelle konstante strømværdi kan ikke kortsluttes i lang tid)14. Indgangsbeskyttelse mod omvendt forbindelse: nej15. Udgang anti-omvendt strøm: nej, for belastninger med selvforsyning eller induktive belastninger kræves en ekstern diode!16. Ledningsmetode: Ledningsterminal17. Størrelse: 60x53x30mm18. Vægt: ca. 85 gramUdgangsstrømjusteringsmetode:1. Juster CV-potentiometret
