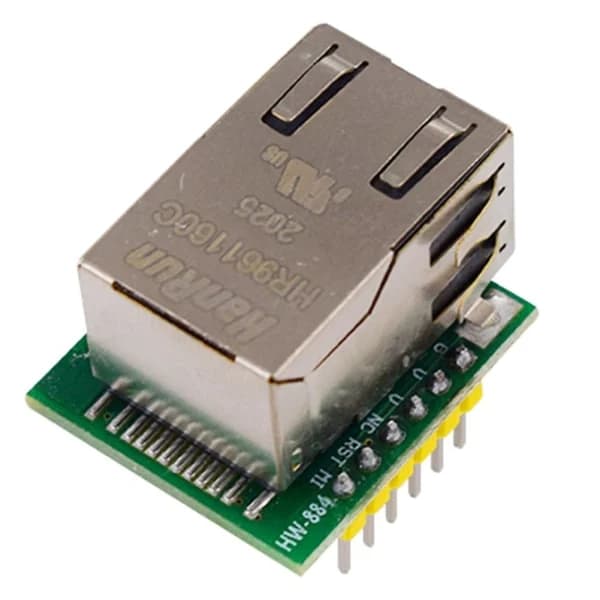

\"-ES1 er et Ethernet-modul med SPI-interface, interfaceniveauet er 3,3V TTL-niveau, forsyningsspændingen er +3,3V, strømmen er ikke mindre end 200mA, spændingen er kontinuerligt stabil +3,3V, og stifterne er kompatible med Wiznets WIZ820io-modul.

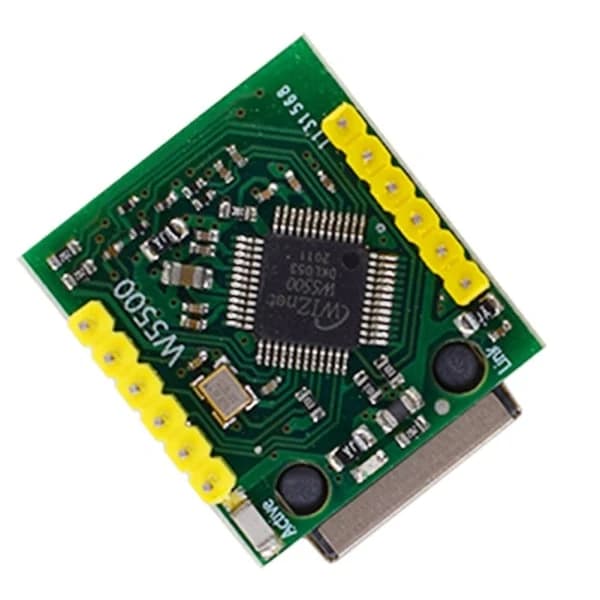

-ES1 indlejrer Wiznets W5500-chip, bruger hardwarebaserede gateways til at implementere transportlaget og netværkslaget i /IP-protokolstakken (såsom: , UDP, ICMP, IPv4, , IGMP, PPPoE og andre protokoller), og integrerer datalinklaget, laget og 32K byte on-chip RAM bruges som datamodtagelses- og sendebuffere.
Gør, at computerens hovedkontrolchip kun behøver at udføre behandlingsopgaven for /IP-applikationslagets kontrolinformation. Dette sparer i høj grad computerens arbejdsbyrde for datareplikering, protokolbehandling og afbrydelsesbehandling og forbedrer systemudnyttelsen og pålideligheden.
Under drift kan brugere bruge W5500 som en ekstern RAM til MCU omtrent. Det eksterne interface til W5500 er en universel 80MHz højhastigheds-SPI, som er tilgængelig for forskellige platforme til at udvide højhastigheds-Ethernet-løsninger.
Størrelse: 26x24x17mm
Materiale: PCB
Farve: Som vist
Pakkens indhold:
2 x Modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan medføre, at farven på varen på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm. \"
