Brug følgende trin: 1. Tilslut til strømforsyningen; 2. Tryk på drejeknappen i 10 sekunder for at skifte til normal eller præcis tilstand, 3. Tryk kort på drejeknappen for at justere frekvensen og ændre værdien ved at dreje på knappen; 4. Tryk på drejeknappen i 2 sekunder for at justere arbejdscyklussen;
5. Tryk i 5 sekunder for at låse de indstillede parametre.
6. Test; 7. Tryk på 'ON/OFF'-knappen for at tænde eller slukke for PWM-udgangen;
8. Fjern strømforsyningen, og tilslut belastningen for at bruge modulet.

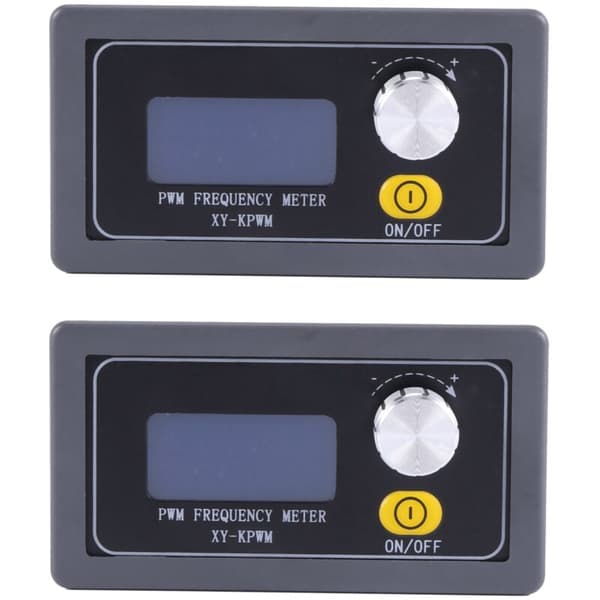

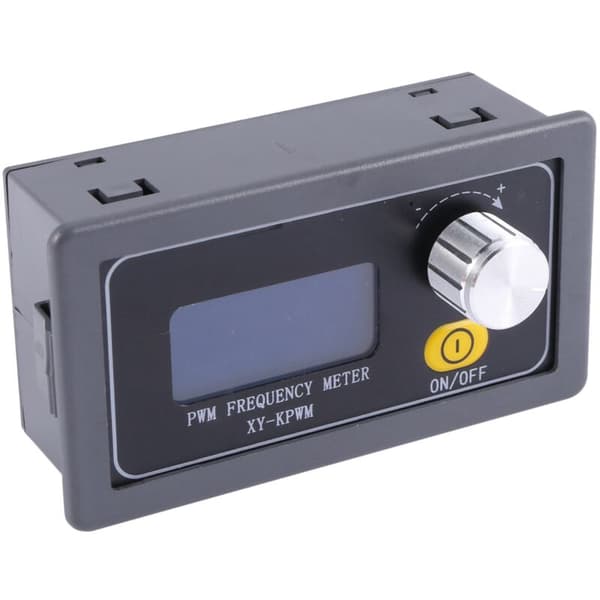

XY-KPWM-signalgeneratoren er en enhed, der leverer elektriske signaler ved forskellige frekvenser, firkantbølgeniveauer og outputniveauer;1. Med kabinet;2. High-definition LCD-skærm;Support UART;

4.Support frekvensjustering
5.Support arbejdscyklusjustering
6. Høj præcisionsdetektion
7.Support strømafbrydelseshukommelsesfunktion
8.1 kanal PWM-udgang
9.Dobbelt arbejdstilstand
10.Knappen understøtter låsefunktion for at forhindre fejlagtig betjening
11.Support aktiver output
Parametre:
1.Produktnavn: XY-KPWM PWM-signalgenerator;
2.Model: XY-KPWM;
Arbejdsspænding: DC 3.3V-30V;
Frekvensområde (normal tilstand): 1Hz~150KHz;
Frekvensområde (præcis tilstand): 1Hz~15KHz;
6. Frekvensnøjagtighed: 2%;
Arbejdscyklusnøjagtighed: 1% i normal tilstand;
Arbejdscyklusnøjagtighed: 0,1% i præcis tilstand;
9. Arbejdscyklusområde: 0,00%-100%;
10. Udgangsstrøm: ca. 5-30mA;
11.Output amplitude: samme som indgangsspænding;
12.Arbejdstemperatur: -40°C~85°C
13. Arbejdsfugtighed: 0%~95%RH;
Ansøgning:
1. Rektangulær generator, der genererer et firkantbølgesignal til eksperimentel udvikling;
2. Bruges til at generere et firkantbølgesignal, der styrer motordriveren;
3. Generer justerbare impulser, der skal bruges af MCU'en;
4.Dimmer;
Fartpilot;
Farve: Sort
Materiale: Plast
Størrelse: 71 x 39mm
Pakkens indhold:
2 x Signalgenerator

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
