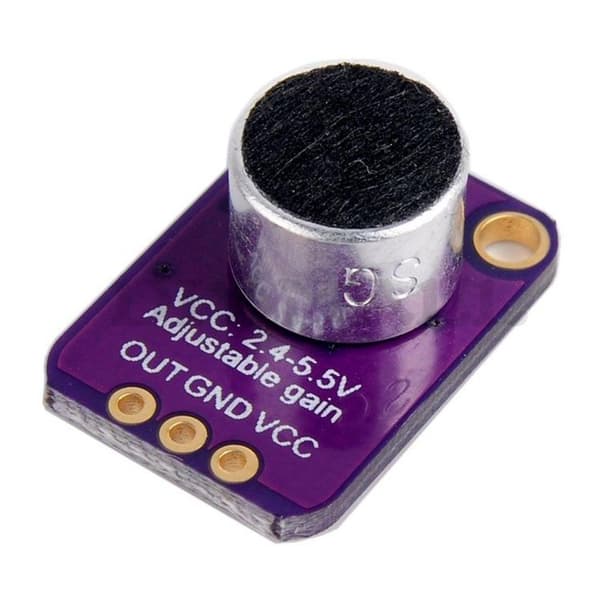

Tilføj et øre til dit projekt med denne veldesignede elektret mikrofonforstærker. Dette fuldt samlede og testede kort leveres med en 20-20KHz elektret mikrofon loddet på.

Til forstærkning bruger vi MAX4466, en operationsforstærker specielt designet til denne delikate opgave! Forstærkeren har forsyningsstøjundertrykkelse, så denne forstærker lyder virkelig godt og er ikke næsten så støjende eller ridset som andre mikrofonforstærker-breakouts, vi har prøvet!

Denne breakout er bedst egnet til projekter som stemmeændrere, lydoptagelse/sampling og lydreaktive projekter, der bruger FFT.

På bagsiden inkluderer vi en lille trimmerpotentiometer til at justere forstærkningen. Du kan indstille forstærkningen fra 25x til 125x.

Det er nede til at være omkring 200mVpp (for normal talevolumen ca. 6 tommer), hvilket er godt til at tilslutte til noget, der forventer 'linjeniveau' input uden klipning, eller op til ca. 1Vpp, perfekt til at læse fra en mikrokontroller ADC. Udgangen er rail-to-rail, så hvis lyden bliver høj, kan udgangen gå op til 5Vpp!



Brug af den er simpelt:

forbind GND til jord, VCC til 2,4-5VDC.

For den bedste ydeevne, brug den \"mest stille\" forsyning tilgængelig (på en , dette ville være 3,3V forsyningen).

Lydbølgen kommer ud af OUT-benet.

Udgangen vil have en DC-forspænding på VCC/2, så når den er helt stille, vil spændingen være en stabil VCC/2 volt (den er DC-koblet).

Hvis lydudstyret, du bruger, kræver AC-koblet lyd, skal du placere en 100uF kondensator mellem udgangsbenet og indgangen til din enhed.

Hvis du forbinder til en lydforstærker, der har differentielle indgange eller inkluderer afkoblingskondensatorer, er 100uF kondensatoren ikke nødvendig.

Udgangsbenet er ikke designet til at drive højttalere eller andet end de mindste øretelefoner - du skal bruge en lydforstærker (som f.eks. 3,7W stereo forstærker), hvis du vil tilslutte forstærkeren direkte til højttalere.

Hvis du forbinder til en mikrokontroller-ben, har du ikke brug for en forstærker eller afkoblingskondensator - forbind OUT-benet direkte til mikrokontrollerens ADC-ben.

Til lydreaktive projekter foreslår vi at bruge et FFT-driverbibliotek, der kan tage lydindgangen og 'oversætte' den til frekvenser.

farve: lilla

Materiale: plastik



Pakkeindhold:

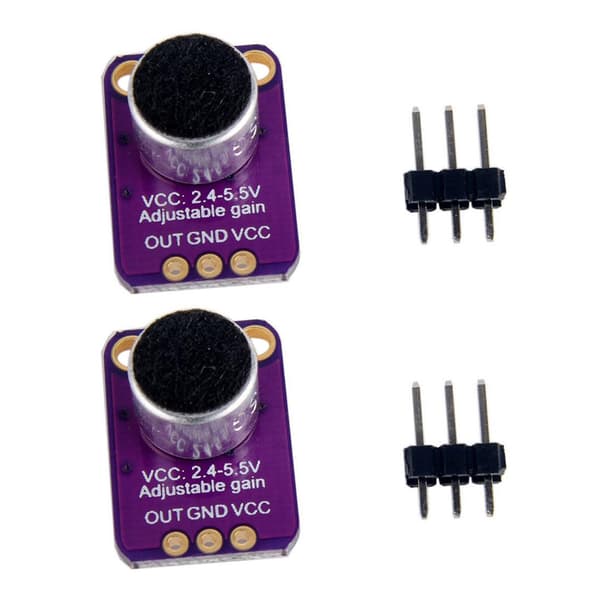

2 x Elektret Mikrofonforstærker MAX4466



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
