11. Dette modul kan konvertere 0-100% PWM digitalt signal til analogt signal. 22. Det indgående digitale signal kan være et 0-100% PWM signal på 3.3V niveau. 33. Det udgående analoge signal kan være 0-5V spænding. 44. Bredt anvendt i signal interface switching af PLC, single chip eller andre industrielle kontrolkort. 55. Strømforsyningen har omvendt polaritetsbeskyttelse. Funktioner:

1. Dette modul kan konvertere 0-100% PWM digitalt signal til analogt signal.

2. Det indgående digitale signal kan være et 0-100% PWM signal på 3.3V niveau.

3. Det udgående analoge signal kan være 0-5V spænding.

4. Bredt anvendt i signal interface switching af PLC, single chip eller andre industrielle kontrolkort.

5. Strømforsyningen har omvendt polaritetsbeskyttelse.

Specifikation:

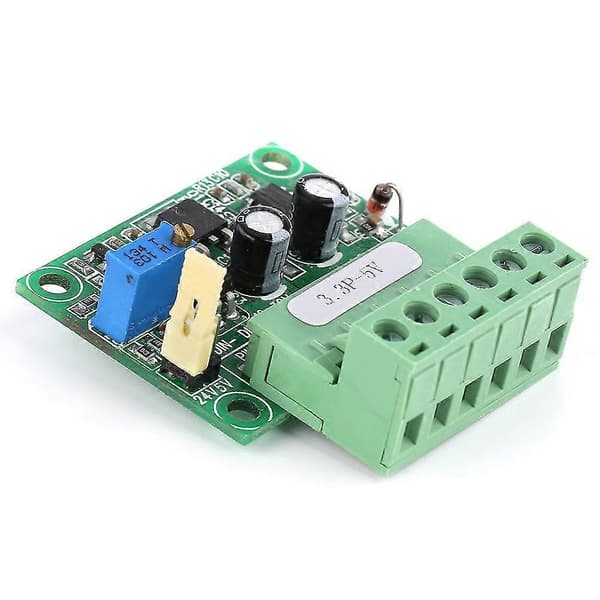

1. Model: 3.3P-5V

Funktion: Input 0-100% PWM signal på 3.3V niveau, output 0-5V spænding

2. PWM Signal Modtage Frekvensområde: 100HZ-3KHZ (1-3KHZ anbefales)

3. Indsæt jump pin ved 5V

4. Analog Spændingsoutput: Følgende er output spændingen på 0-10V for at illustrere

Efter tænding, når der ikke er noget input signal, er outputtet 0V

Ved første opstart kan en kalibrering udføres: Input et signal med 50% duty cycle og 3.3V amplitude til DIN- og DIN+. Frekvensen er 1-3KHZ. Brug et multimeter til at måle to porte af AO og GND. Juster potentiometeret på kortet for at få multimeteret til at vise 5.40V. Dette kalibrerer det tilsvarende forhold mellem pulssignal og dette modul. Opløsningen af dette modul er 0.1V. Output strømkapaciteten er 10MA. Hvis procentdelen af duty cycle er omvendt relateret til spændingen, kan du markere afkrydsningsfeltet STEP LOW, ACTIVE for at indstille benene på PWM output i MACH3 softwaren.

5. Forsyningsspænding: 15-30VDC (strømforsyningskrav: >100MA), 12V kan tilpasses

6. Output Effekt: Omkring 10MA
