Produktbeskrivelse

Velkommen til vores butik!

1、Dette er et 4-kanals 12V relæudgangsmodul. nem og bekvem at installere 2、Materiale af høj kvalitet kan sikre produktets holdbarhed og stabilitet 3、Modulet har lavt strømforbrug, høj nøjagtighed, velegnet til RS485 / TTL-kommunikation 4、Anvendt af elektroniske komponenter af høj kvalitet og nøjagtighedsproces, sikrer holdbarhed 5、Den forbindende del har god kontaktydelse, sikrer stabilt arbejde

Varetype: 4-kanals relæmodul
Relækommunikation: Multi-enhedsnetværk 485-kommunikation, standardkommunikationsadressen er 1, og brugeren kan selv ændre adressen
Bemærk: IN1-IN4 bruges til at oprette forbindelse til kontakten og læse kontaktens status via 485, ikke til at styre relæudgangen via indgangen.
Kontaktens status for IN1-IN4 skal læses af computeren, hver gang den forespørges, og data kan ikke sendes aktivt til 485.
Bemærk: IN1-IN4 kan ikke tilsluttes 220V (nogle købere vil begå denne fejl)
Ledningsmetoden er som følger:
IN1-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) Computeren sender instruktioner til at læse kontaktens status.
IN2-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktens status.
IN3-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktens status.
IN4-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktens status.
Boardressourcer:
1. S1 nulstillingsknap
2. D5 kørende LED-indikator
Kontrolinstruktion til gruppedeling download
1. 4 relæudgange (en normalt åben, en normalt lukket)
2. STM8S103F3 MCU
3. 4 optokobler isolationsrelæudgang
4. 4 relæ lukkede LED-indikatorer
5. Cirkulært DC-interface og terminal DC-interface. Praktisk strømtilslutning (strømforsyningsspænding 5V eller 12V afhænger af relæets spænding)
6. 4 input-interfaces (tør node input, passiv input, tilsluttet GND)
7. En RS485 kommunikationsinterface.
8. En strømindikator
9. En bruger LED-lys
10. Nulstillingsknap
11. En SWIM download interface-(STLINK-V2 download program, brugere kan udvikle programmet to gange)
1. Tilslut LED til bruger LED
2. TX RX tilsluttes port 485 og pin header TTL port
3. KEY brugerknap (rød knap til venstre)
4. EN 485 brug slut
5. IN1 -IN4 inputporte er direkte forbundet til terminalerne
6.K1 -K4 relæudgangskontrol
7. SWIM programmeringsprogram J13

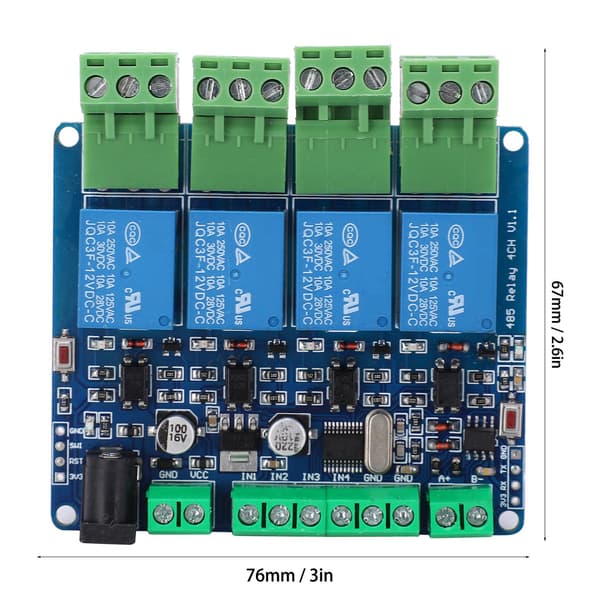

Størrelse: Ca. 76 x 67 mm / 3 x 2,6 tommer

1 x 4-kanals relæmodul
