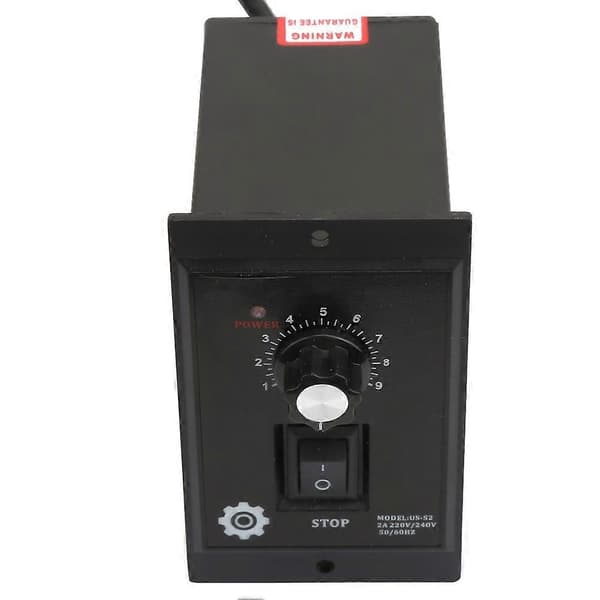

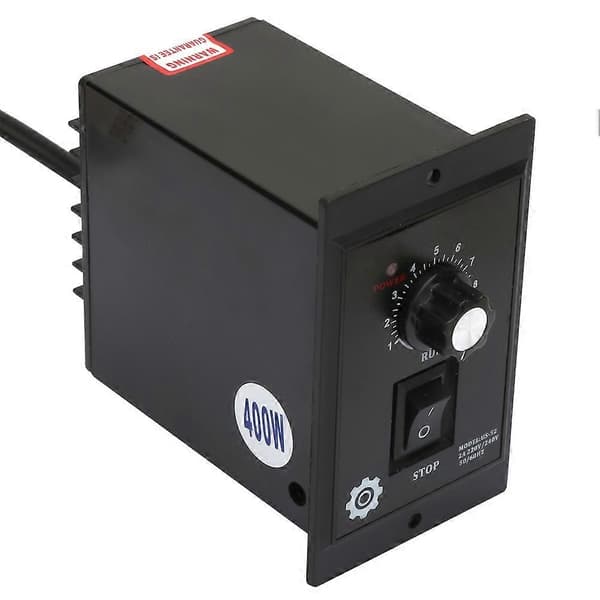

1、Højkvalitets AC motor hastighedsregulator, stabil ydeevne. 2、Professionel fremstilling, udsøgt håndværk, høj pålidelighed. 3、Kompakt struktur, holdbar og nem at bruge. 4、Let at betjene og vedligeholde, overlegen ydeevne. 5、Velegnet til emballageindustrien, værktøjsmaskineindustrien, transportudstyr, tekstilmaskiner, automatisk svejsemaskine, bilindustrien, elevatormaskiner osv.
Funktioner:
Højkvalitets AC motor hastighedsregulator, stabil ydeevne.
Professionel fremstilling, udsøgt håndværk, høj pålidelighed.
Kompakt struktur, holdbar og nem at bruge.
Let at betjene og vedligeholde, overlegen ydeevne.
Velegnet til emballageindustrien, værktøjsmaskineindustrien, transportudstyr, tekstilmaskiner, automatisk svejsemaskine, bilindustrien, elevatormaskiner osv.
Specifikation:
Stand: 100% splinterny
Interface form: 4.8 / EL / 5559 (Valgfrit)
Driftsstrømforsyning: AC220V 50/60Hz, spændingsudsving rækkevidde plus eller minus 10%Ue
Nominel effekt: 400W
Brug af miljøet: -10 til +50℃
Relativ luftfugtighed: mindre end 90%
Hastighedsområde: 90-1400r/min 50HZ, 90-1700r/min 60Hz
Instruktioner:
1, sluk for strømmen, i henhold til ledningsdiagrammet for at tilslutte og bekræfte den korrekte forbindelse, må ikke ændres vilkårligt;
2. Juster den eksterne hastighedsknap til 0 før brug for at undgå at forårsage øjeblikkelig stor strøm og beskadigelse af controlleren.
3. Dette produkt anvender generator feedback spændingskontrol, og kontrolledningen er opdelt i to linjer: blå og gul .
4. Hvis moment eller hastighed af regulatoren viser sig ikke at opfylde kravene, når motoren er tilsluttet, US-52 type sidejustering finjusteringspotentiometer (hastighedsindstilling justering).
5. For at ændre motorens kørselsretning skal du blot installere jumperledningerne på CCW og CW på ledningssædet på bagsiden af controlleren.
(Når du ændrer retning, skal motoren være helt stoppet, før du ændrer.)
1) vælg COM og CW kort forbindelse, så vil motoren rotere med uret;
2) vælg COM og CCW kort forbindelse, så vil motoren rotere mod uret.
6. Handlingskontakten styrer kun motorens handling eller stop og afbryder ikke strømforsyningen. Sluk for strømforsyningen, hvis den ikke bruges i lang tid.
(Når du ændrer retning, skal motoren være helt stoppet, før du ændrer.)
Pakkeliste:
1 * Hastighedsregulator
Bemærk:
Regulatoren har henholdsvis 6 linjer, den sorte linje er motorens hovedlinje, den røde og hvide er kondensator sekundære linjer, den blå er hastighedsregulerende feedback linje, den grønne linje er jordledningen.
