INA226 er en strømshunt og effektmonitor med en I2C- eller SMBUS-kompatibel interface. Enheden overvåger både et shunt-spændingsfald og bussforsyningsspænding. Programmerbar kalibreringsværdi, konverteringstider og gennemsnit, kombineret med en intern multiplikator, muliggør direkte aflæsninger af strøm i ampere og effekt i watt.

INA226 registrerer strøm på common-mode busspændinger, der kan variere fra 0 V til 36 V, af forsyningsspændingen. Enheden fungerer fra en enkelt 2,7-V til 5,5-V forsyning og trækker typisk 330A forsyningsstrøm. Enheden er specificeret over driftstemperaturområdet mellem -40C og 125C og har op til 16 programmerbare adresser på den I2C-kompatible interface.

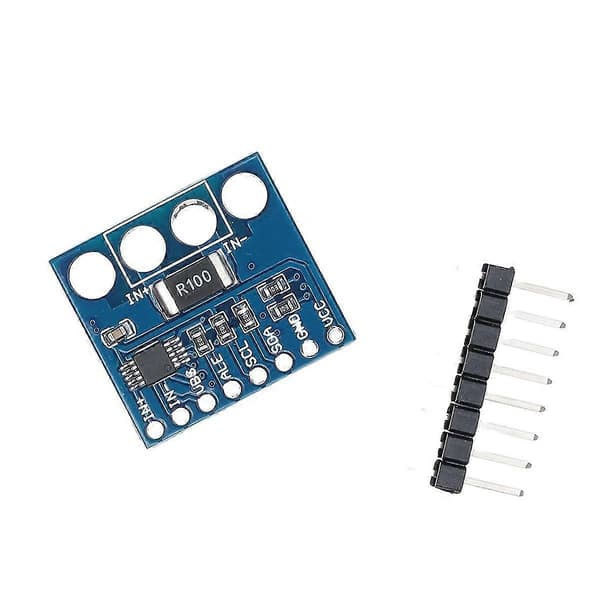

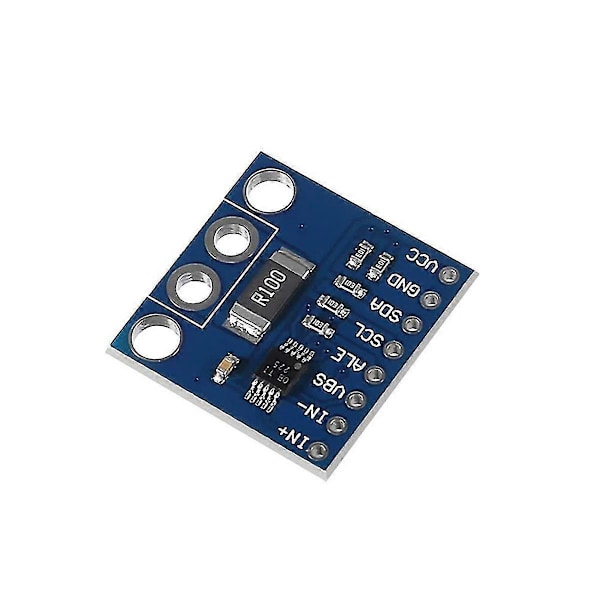

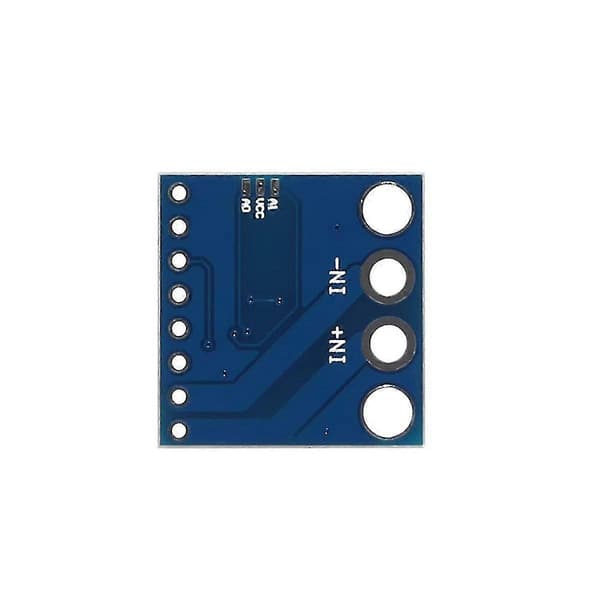

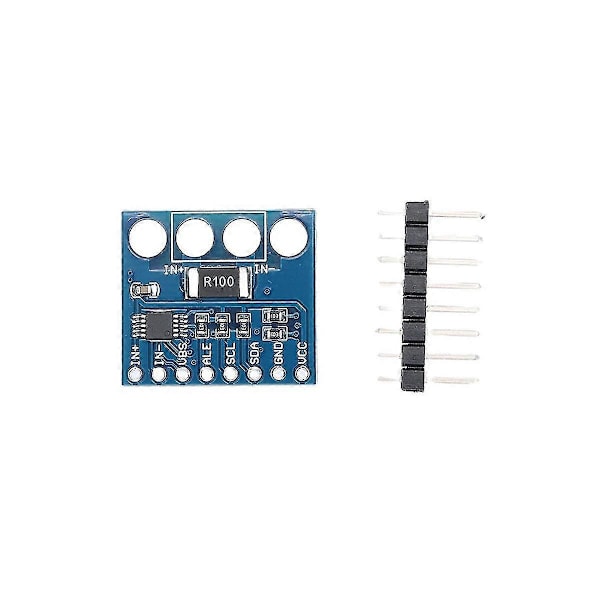

CJMCU - 226 - understøtter alarmfunktion af 36 v, tovejs, høj præcision, lav side og høj side effektmonitor, I2C output strøm

Den højeste INA226 forstyrrelsesspænding på 10 mikrovolt (uV), den største forstærkningsfejl er 0,1%, præcisionen er 10 gange højere end de førende konkurrerende produkter i branchen. Denne enhed er en komplet 16-bit single chip-løsning, til at nummerere I2C-interfacet af strøm, spænding og effekt for at give omfattende programmerbar måling.

INA226 til servere, computere, telekommunikationsudstyr, strømstyringsudstyr og testudstyrsdesignpersonale med store fordele, kan fuldt ud opfylde kravene til den præcise effektmåling.



Fabriks trykningsbatchnummer er forskelligt

Farve: Blå

Materiale: PCB



Pakkeindhold:

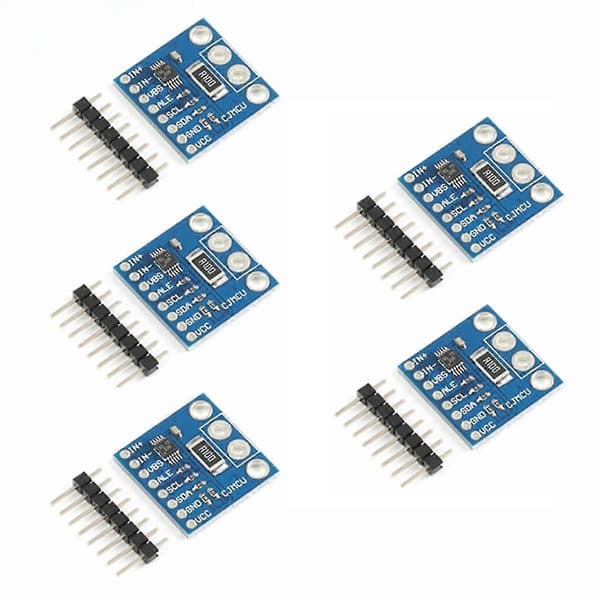

5 x Strøm Effekt Overvågningssensor Modul

5 x Pin



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
