Funktioner

1、Sensorens detekteringsområde kan justeres med potentiometer, lille interferens, nem montering og brug.

2、Den kan bruges bredt til robot-hindringsundgåelse, hindringsundgåelsesbil, samlebånd, sort og hvid linjesporing og mange andre lejligheder.

3、Når signalmodulet registrerer forhindringer forude, lyser den grønne indikatorlampe på printkortet, og samtidig udsender OUT-porten et lavt niveau signal; detekteringsafstanden kan justeres med potentiometer, med uret for at øge detekteringsafstanden;c

4、Aktiv infrarød refleksionsdetekteringssensor, så målets reflektionsevne og form er nøglen til detekteringsområdet. Sort farve har det mindste detekteringsområde, hvid har det maksimale; små objekter har kort detekteringsområde, store objekter har lang detektering

5、Sensor modulet output port OUT kan tilsluttes direkte til mikro-controller IO port, kan også drive et 5V relæ direkte.

Specifikation

Beskrivelse:











Funktioner:



Detekteringsområdet for sensoren kan justeres med potentiometer, lille interferens, nem montering og brug.

Den kan bruges bredt til robot-hindringsundgåelse, hindringsundgåelsesbil, samlebånd, sort og hvid linjesporing og mange andre lejligheder.

Når signalmodulet registrerer forhindringer forude, lyser den grønne indikatorlampe på printkortet, og samtidig udsender OUT-porten et lavt niveau signal; detekteringsafstanden kan justeres med potentiometer, med uret for at øge detekteringsafstanden; mod uret for at reducere detekteringsafstanden.

Aktiv infrarød refleksionsdetekteringssensor, så målets reflektionsevne og form er nøglen til detekteringsområdet. Sort farve har det mindste detekteringsområde, hvid har det maksimale; små objekter har kort detekteringsområde, store objekter har lang detekteringsafstand.

Sensor modulet output port OUT kan tilsluttes direkte til mikro-controller IO port, kan også drive et 5V relæ direkte.

Komparatoren bruger LM393 chips, stabil ydeevne.

Kan bruge 3 til 5V DC strømforsyning. Når der tændes, lyser den røde strømindikatorlampe.

Designet med 3 mm skruehuller for bekvem fiksering og nem installation;









Specifikationer:

Detekteringsområde: 2~30cm





Detekteringsvinkel: 35°



Ledningsføring: VCC-VCC; GND-GND; OUT-IO



Størrelse: 4*1.5cm/1.5*0.6in

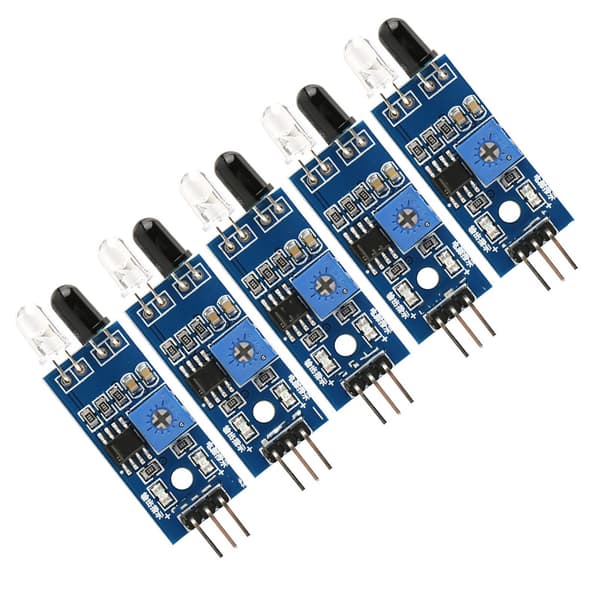

Antal: 5 stk



Vægt: 3g (ca.)









Modul Interface:

GND: Ekstern GND





OUT: Digital output port (0 og 1)









Pakken indeholder:

5 x Moduler
