Beskrivelse

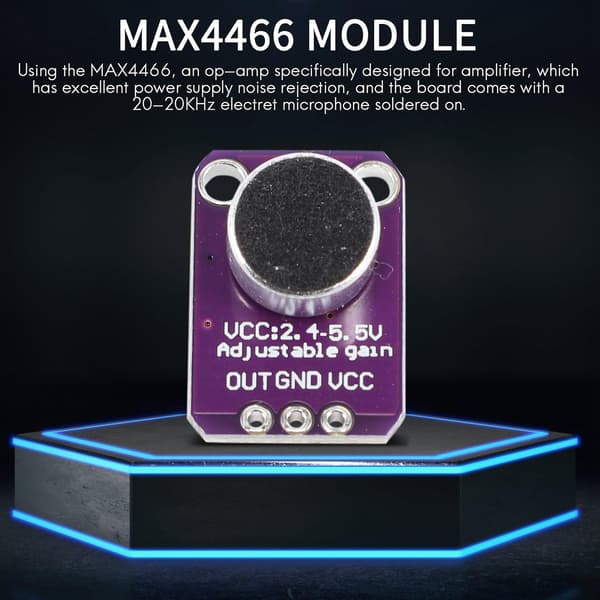

Brug af MAX4466, en operationsforstærker specielt designet til forstærker, som har forsyningsstøjundertrykkelse, og brættet leveres med en 20-20KHz elektret mikrofon loddet på. På bagsiden inkluderer vi en lille trimmerpot til at justere forstærkningen.

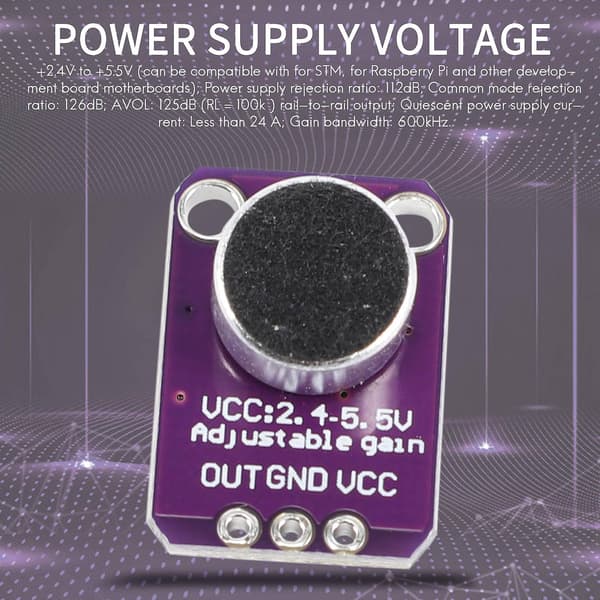

Forspændingsvolt: +2,4V til +5,5V (kan være kompatibel med for , for og andre udviklingskortbundkort); Forspændingsundertrykkelsesforhold: 112dB; Fællestilstandsundertrykkelsesforhold: 126dB; AVOL: 125dB (RL = 100k) rail-to-rail output; Hvileforsyningsstrøm: Mindre end 24A; Forstærkningsbåndbredde: 600kHz. Udgangen er rail-to-rail, så hvis lyden bliver høj, kan udgangen gå op til 5Vpp!

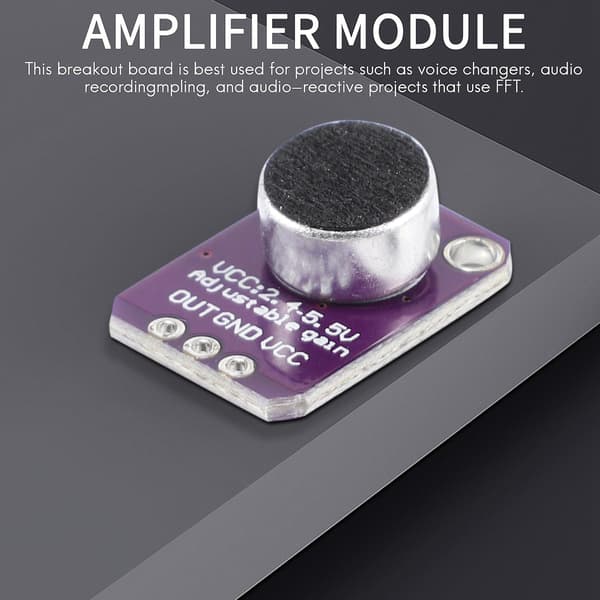

Anvendelser: Dette breakout-kort bruges bedst til projekter som stemmeændrere, lydoptagning, og lydreaktive projekter, der bruger .

Bemærk: For den bedste ydeevne, brug den mest stille forsyning, der er tilgængelig (på en for , ville det være 3,3V forsyningen); For lydreaktive projekter foreslår vi at bruge et driverbibliotek, der kan tage lydinputtet og oversætte det til frekvenser.

MAX4466 er en mikroeffekt operationsforstærker optimeret til brug som en mikrofonforstærker. De giver en perfekt kombination af optimerede forstærkningsbåndbreddeprodukter og forsyningsstrøm, samt lavspændingsdrift i superpakker.



Farve: lilla

Materiale: PCB+metal

Brug af introduktion:

Tilslut GND til jord, VCC til 2,4-5VDC.

Lydbølgen kommer ud af OUT-benet. Udgangen vil have en DC-forspænding på VCC/2, så når den er helt stille,

vil spændingen være en stabil VCC/2 volt (den er DC-koblet).

1.Hvis lydudstyret, du bruger, kræver AC-koblet lyd, placer en 100uF kondensator mellem udgangsbenet og indgangen til din enhed.

2.Hvis du forbinder til en lydforstærker, der har differentielle indgange eller inkluderer afkoblingskondensatorer, er 100uF-kondensatoren ikke nødvendig.

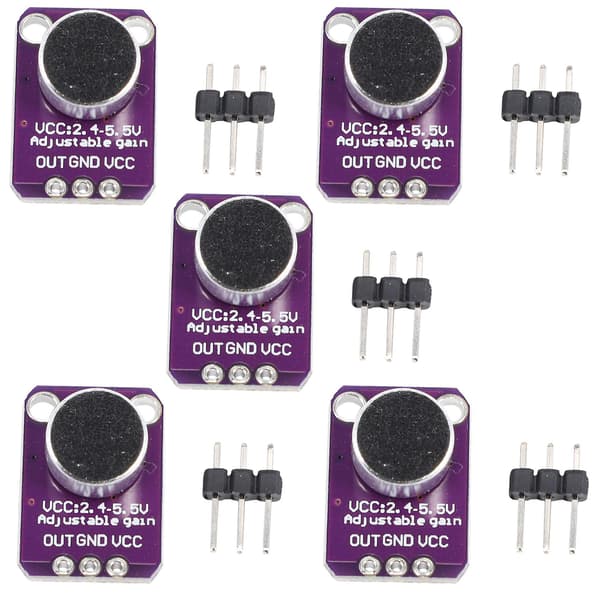

3.Hvis du vil tilslutte forstærkeren direkte til højttalere. Hvis du forbinder til en mikrokontrollerben, har du ikke brug for en forstærker eller afkoblingskondensator - tilslut OUT-benet direkte til mikrokontrollerens ADC-ben. Bemærk: Udgangsbenet er ikke designet til at drive højttalere eller andet end de mindste øretelefoner - du har brug for en lydforstærker (som f.eks. 3,7W stereo forstærker) For lydreaktive projekter foreslår vi at bruge et driverbibliotek, der kan tage lydinputtet og oversætte det til frekvenser. Anvendelser: Det bruges bredt i mobiltelefoner, digitale repeatere, hovedtelefoner, høreapparater, mikrofonforstærkere, bærbare computere, talegenkendelsessystemer. Pakkeindhold: 5 x MAX4466 Modul (På grund af computerskærmen kan farven på produktet være forskellig fra billedet) 5 x Ben

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
