Relæets tidsforsinkelse og strømforsyning er forbundet. Specifikt som følger: for 12 V strømforsyning til relæet, relæet aktiveres ikke øjeblikkeligt og absorberer, relæets udgangsstatus til: normalt åben og offentlig afbrydelse, normalt lukket og offentlig ledning; Vent på forsinkelse 1-10 s (justerbar), relæet aktiveres og absorberer, på dette tidspunkt ændres relæets udgangsstatus til: normalt åben og offentlig ledning, normalt lukket og offentlig afbrydelse; Så længe modulet er tændt, forbliver denne tilstand.

Forsinkelsestiden er justerbar, (0 ~ 10 sekunder)

At øge potentiometeret kan øge forsinkelsestiden

Kondensatoren C1 kan øge forsinkelsestiden

med indgangslys



Et relæ og indikatorlys

Styret AC 220 V / 10 A enhed. (maksimal styreenhed 2000 W)

Strøm med relæbeskyttelse.

Forsinkelsestidsformlen: T = 1,1 RC. For eksempel: 100 uf kapacitans modstand 100 k T = 1,1 * 100000 * 0,0001 = 11 sekunder

Udstyret på kortsiden på tidsforsinkelsen forhindrer overdreven strøm, når bilens lighter brænder udstyret på kortsiden.

Det er nødvendigt at have en ordre for at starte lejligheden for at forhindre, at flere enheder starter på samme tid, da strømmen er for høj og brænder apparaterne.

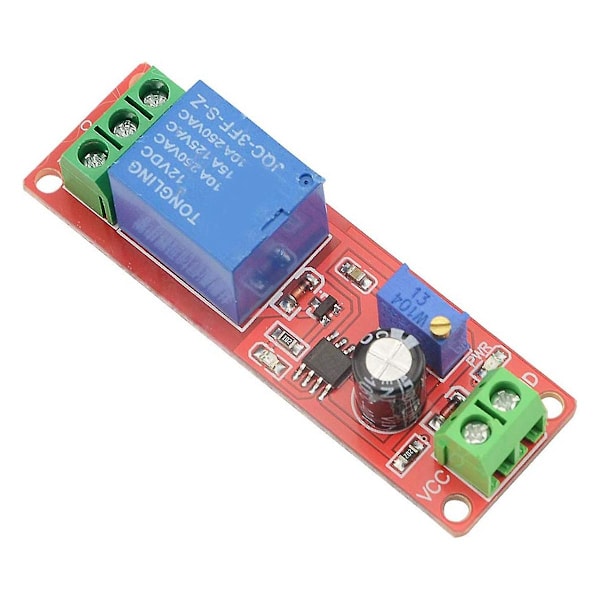

Hovedchippen: NE555

Arbejdsspænding: DC12V

Farve: rød + grøn + blå

Materiale: PC, Metal

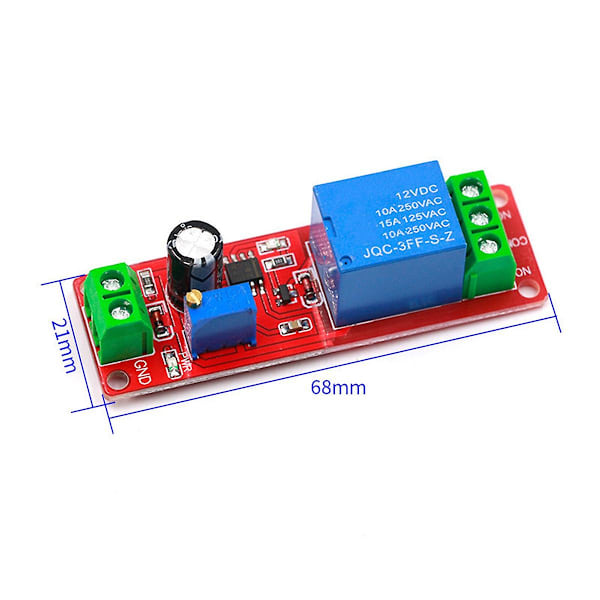

Størrelse: 6,8 x 2,1 cm



Pakkens indhold:

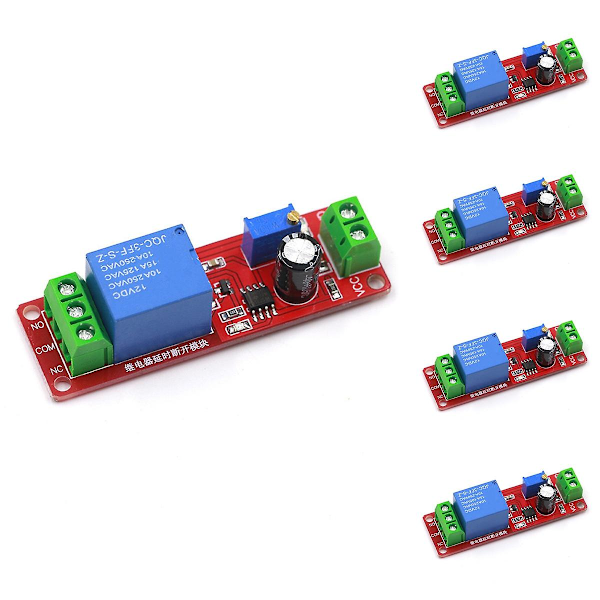

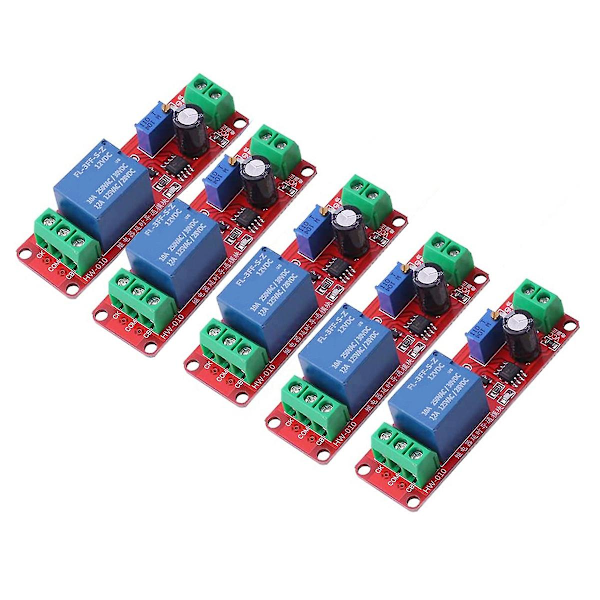

5 x NE555 Forsinkelsesrelæskjold Timer



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
