Generel beskrivelse

MC4 han/hun dobbeltringstik er designet til at sikre en sikker og vandtæt forbindelse til fotovoltaiske solsystemer. De er nemme at installere og leveres med et par unbrakonøgler til hurtig montering. Disse stik er vand- og støvafvisende, hvilket gør dem velegnede til udendørs brug, selv under ekstreme vejrforhold.

Tekniske specifikationer

Nominel spænding: 1000 V DC

Nominel strøm: 25 A (2,5-4,0 mm²)

Beskyttelsesgrad: IP67

Brandbarhedsklassificering: UL94-V0

Testspænding: 6000 V (50 Hz, 1 min)

Sikkerhed: Klasse 2

Overspændingskategori/forureningsgrad: CAT III/2

Ledermateriale: Kobber, tin

Isolationsmateriale: PPO eller PBT

Driftstemperaturområde: -40 ~ +90 °C

Indføringskraft: ≤ 50 N

Fjernelseskraft: ≥ 50 N

Kabelkompatibilitet: 2,5 mm²/4 mm²/6 mm² (AWG 14/12/10)

Kompatibilitet og tilbehør

Kabeladapter: OD 4,5-7,0 (2,5-4,0 mm²)

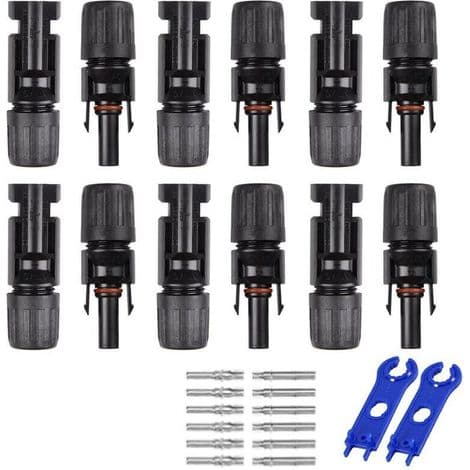

Pakkens indhold: 6 x hanstik, 6 x hunstik, 2 x unbrakonøgler

Installation

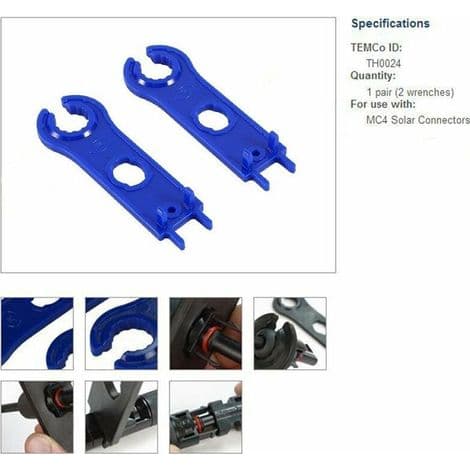

Stikkene er designet til hurtig og nem installation takket være deres snap-lock-system. Brug de medfølgende unbrakonøgler til sikker montering.

Anvendelse

Disse stik er ideelle til at forbinde solpaneler i fotovoltaiske systemer, hvilket sikrer en pålidelig og holdbar forbindelse under forskellige vejrforhold.
