Beskrivelse:

Funktioner:

Med 8 kanaler

af input og output kontrol, kan hver kanal indstilles til 20 slags funktioner for at opfylde flere applikationskrav.

Med strømindikatorlys og relæ sugeindikatorlys.

Mindst 1 sekunds timingfunktion kan indstilles, nøjagtig timing, fejl mindre end 1%.

Tilføj automatisk strømsparefunktion.

Triggersignal input

støtter brugervalg, højt niveau eller lavt niveau puls trigging.

Tastefunktion:

Menu 1:

F--X Langt tryk på SET for at gå ind i menu 1, kort tryk på \"+ -\" for at justere X til 0 ~ 3, svarende til 1~4 kanaler

Kort tryk på SET for at gå ind i menu 2, kort tryk på \"+ -\" for at vælge X kanalrelaterede indstillinger (0-7)

Menu 2:

X--0 Funktionsvalg (00)

Kort tryk på SET for at gå ind, kort tryk på \"+ -\" for at indstille parametre 0 ~ 19, svarende til funktion 1 ~ funktion 20

X--1 T1 Time (000)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 timer (0-255)

X--2 T1 Minut (00)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 minutter (0-59)

X--3 T1 Sekund (00)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 sekunder (0-59)

X--4 T2 Time (000)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 timer (0-255)

X--5 T2 Minut (00)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 minutter (0-59)

X--6 T3 Sekund (00)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille T1 sekunder (0-59)

X--7 Cyklustider (0000)

Kort tryk på SET for at gå ind, kort tryk eller langt tryk på \"+ -\" for at indstille antallet af cyklusser (0-9999)

Tryk på SAVE for at vende tilbage eller SAVE for at afslutte

Elektrisk parameter:

Nominel effekt: Statisk effekt mindre end 0,1W

Dynamisk effekt er mindre end 1,5W

Arbejdstemperatur: anbefales - 20 ℃ til 60 ℃

(grænse arbejdstemperaturområde - 30 ℃-70 ℃)

Modulport:

VIN: DC positiv pol

GND: DC negativ pol

OFF: Strømstyringsterminal

COM: Fælles ende af fotoelektrisk isolationssignalinput

IN1-IN8: Inputsignal detektionsinterface

Relæ belastningsoutput: 24 - tråds interface, alle interfaces har terminaler

Bemærk:

1. Inputsignal detektionsinterfacet kan enten være aktiv-høj eller aktiv-lav. Brugeren kan vælge via COM-porten. Hvis COM er forbundet til H, er IN1-IN8 aktiv høj, hvis COM er forbundet til L, er IN1-IN8 aktiv lav

Specifikationer:

Materiale: ABS

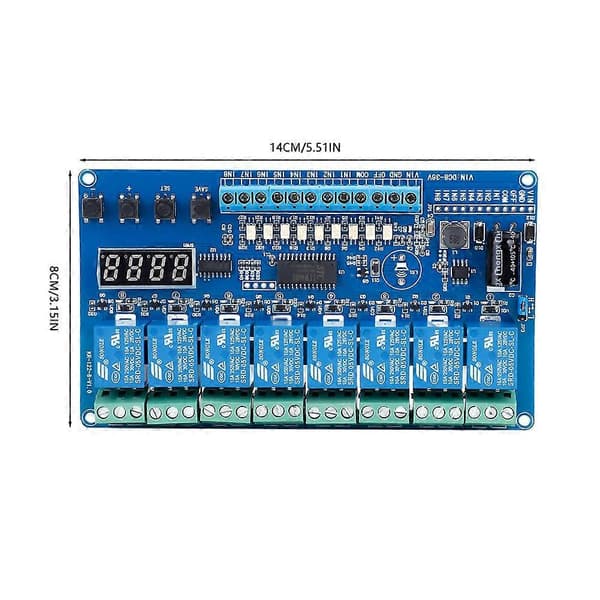

Størrelse: 140 x 80mm / 5.51 x 3.15in

Vægt: Ca. 154g

Pakkeliste:

1 x Relæmodul

.
